Tổng quan

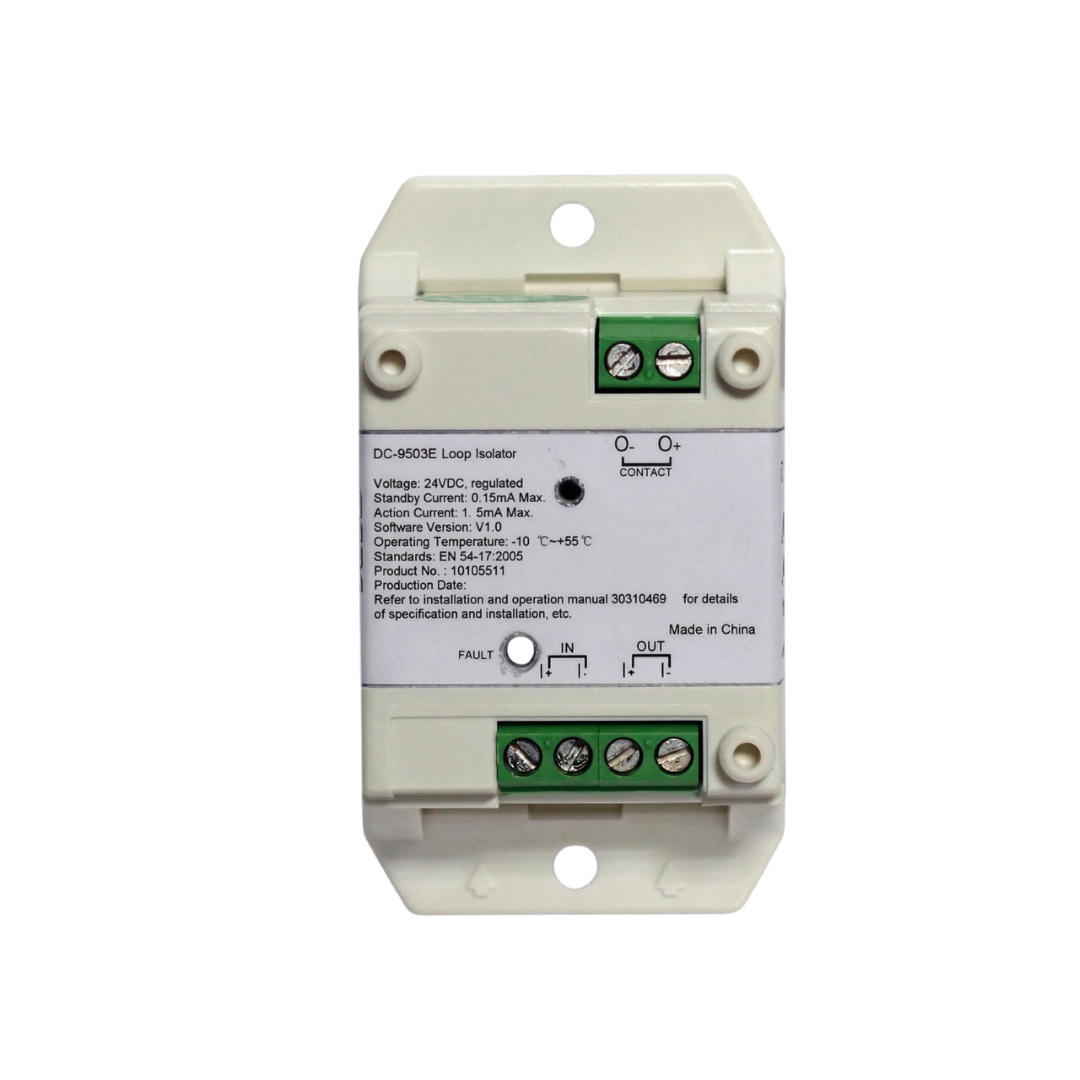

Module cách ly GST DC-9503E (Loop Isolator) là thiết bị bảo vệ trọng yếu trong hệ thống báo cháy địa chỉ, giúp duy trì sự ổn định của mạch vòng (Loop). Thiết bị được thiết kế để cô lập các đoạn mạch bị ngắn mạch, ngăn chặn sự cố tại một điểm làm tê liệt toàn bộ hệ thống báo cháy.
Sản phẩm có thiết kế linh hoạt, cho phép lắp đặt dễ dàng trên thanh ray DIN-Rail 35mm chuẩn công nghiệp hoặc bắt vít trực tiếp lên bề mặt tường. Với cấu trúc nhỏ gọn và vỏ nhựa ABS chống cháy, DC-9503E phù hợp để lắp đặt trong các tủ trung tâm hoặc hộp kỹ thuật tại các tầng của tòa nhà.
Thiết bị không chiếm địa chỉ trong hệ thống nhưng đóng vai trò là “người gác cổng” thông minh. Khi sự cố ngắn mạch được khắc phục, module sẽ tự động tái kết nối đoạn mạch bị cô lập trở lại hệ thống mà không cần sự can thiệp thủ công từ kỹ thuật viên.
Nguyên lý hoạt động
DC-9503E hoạt động dựa trên cơ chế giám sát dòng điện trên mạch vòng. Khi xảy ra hiện tượng ngắn mạch ở một phân đoạn, module cách ly gần điểm sự cố nhất sẽ ngay lập tức ngắt kết nối đoạn mạch đó, giúp các thiết bị ở phân đoạn còn lại vẫn nhận được nguồn và tín hiệu từ tủ trung tâm.
Module được trang bị đèn LED chỉ thị trạng thái màu vàng. Ở điều kiện vận hành bình thường, đèn LED sẽ tắt; khi phát hiện ngắn mạch và kích hoạt trạng thái cách ly, đèn LED sẽ sáng đứng để thông báo vị trí phân đoạn đang gặp sự cố cho người quản lý hệ thống.
Thiết bị hỗ trợ dòng đầu ra tối đa lên đến 1A, đảm bảo khả năng truyền dẫn năng lượng ổn định cho một số lượng lớn thiết bị địa chỉ phía sau nó. Sau khi lỗi ngắn mạch được loại bỏ hoàn toàn, module sẽ tự động khôi phục (Automatic restore) trạng thái kết nối thông suốt ban đầu.
Ưu điểm nổi bật
Lợi thế lớn nhất của DC-9503E là khả năng bảo vệ hệ thống liên tục, giúp nâng cao độ tin cậy và an toàn cho toàn bộ công trình. Việc chia mạch vòng thành nhiều phân đoạn cách ly giúp kỹ thuật viên nhanh chóng khoanh vùng và xác định vị trí lỗi, từ đó tiết kiệm thời gian và chi phí bảo trì.
Sản phẩm sở hữu dòng tiêu thụ ở trạng thái chờ cực thấp (chỉ khoảng 0.15mA), giúp giảm thiểu tối đa sụt áp trên đường dây và không gây ảnh hưởng đến dung lượng tải của mạch Loop. Thiết kế các đầu đấu nối không phân cực giúp việc thi công trở nên đơn giản, tránh được các sai sót gây hỏng hóc thiết bị.
Khả năng tự động khôi phục sau sự cố là một điểm cộng lớn, giúp hệ thống báo cháy luôn ở trạng thái sẵn sàng cao nhất mà không cần reset thủ công. Ngoài ra, việc đạt chuẩn lắp đặt trên thanh ray DIN giúp tủ điều khiển trở nên gọn gàng, khoa học và chuyên nghiệp hơn rất nhiều.
Tiêu chuẩn an toàn
- Đạt chứng nhận quốc tế LPCB, tuân thủ nghiêm ngặt tiêu chuẩn Châu Âu EN 54-17:2005 về thiết bị cách ly ngắn mạch.
- Sản phẩm đạt chuẩn CE, đáp ứng đầy đủ các yêu cầu về an toàn điện và tương thích điện từ trường.
- Quy trình sản xuất được kiểm soát nghiêm ngặt bởi Gulf Security Technology Co., Ltd đạt chuẩn ISO 9001.
- Hoạt động ổn định trong môi trường có độ ẩm lên đến 95% và dải nhiệt độ từ -10°C đến +50°C.
Với chỉ số bảo vệ IP30, thiết bị được bảo vệ an toàn trước các vật thể rắn có kích thước trên 12mm. Toàn bộ vật liệu chế tạo đều đáp ứng các tiêu chuẩn bảo vệ môi trường và chống cháy lan theo quy định quốc tế.
Hướng dẫn lựa chọn
Module DC-9503E là thiết bị bắt buộc cho các hệ thống báo cháy địa chỉ có mạch vòng dài hoặc đi qua nhiều khu vực khác nhau. Theo khuyến cáo kỹ thuật, nên lắp đặt một module cách ly sau mỗi 15-25 thiết bị địa chỉ để đảm bảo hiệu quả bảo vệ tối ưu cho hệ thống.
Kỹ thuật viên cần lưu ý đấu nối đúng các chân IN và OUT trên module: chân 1, 3 cho tín hiệu vào và chân 2, 4 cho tín hiệu ra. Việc sử dụng dây cáp xoắn đôi (twisted pair) có tiết diện từ 1.0mm² đến 2.0mm² sẽ giúp giảm nhiễu và đảm bảo thiết bị hoạt động chính xác nhất.
