Mô tả
Tổng quan

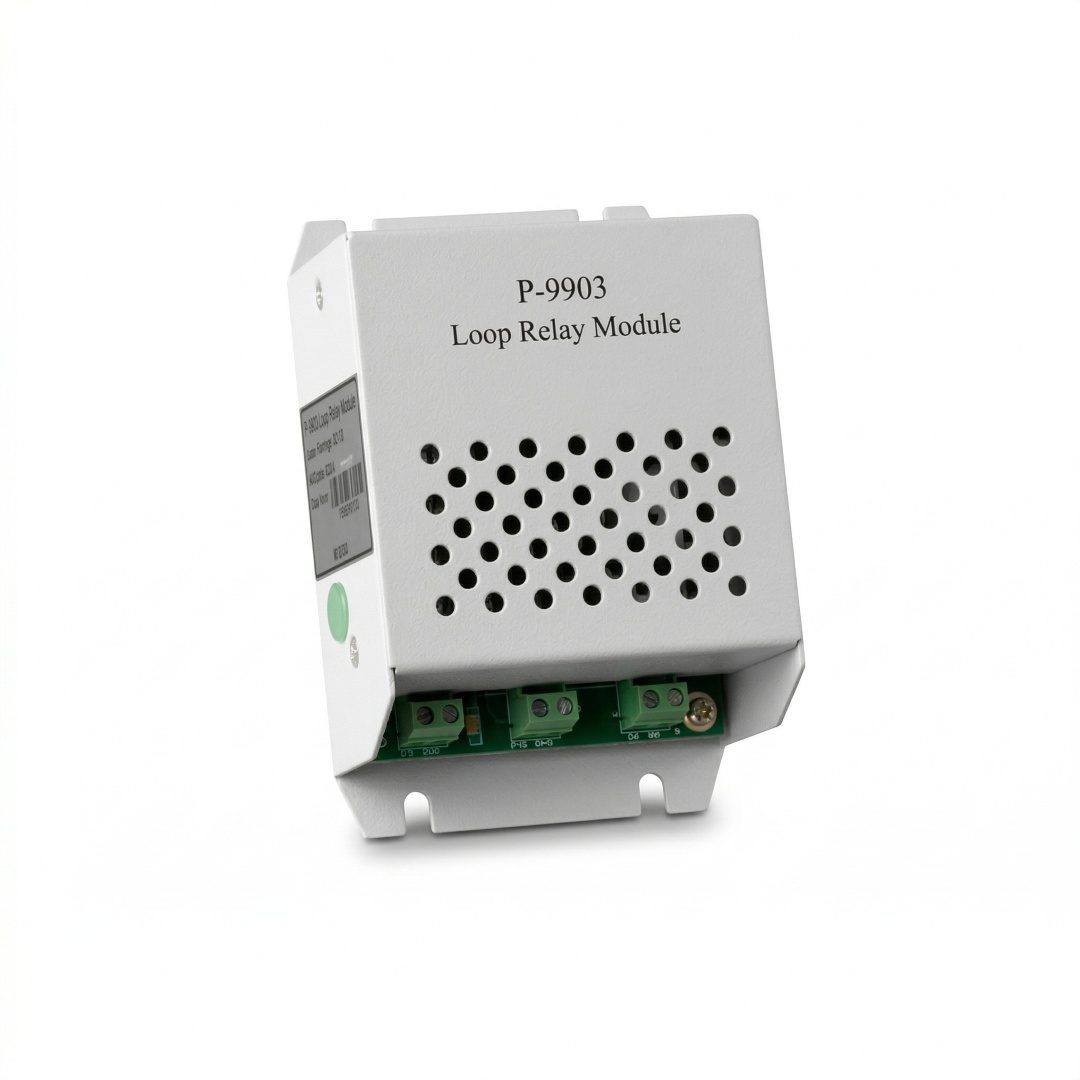

Module relay mạch vòng GST P-9903 là thiết bị chuyên dụng được thiết kế để mở rộng khoảng cách truyền tín hiệu và tăng cường khả năng chống nhiễu cho mạch vòng (Loop) địa chỉ. Sản phẩm sử dụng nguồn điện 24VDC bên ngoài để tái tạo và duy trì chất lượng tín hiệu trên những đường dây dài.
Thiết bị đóng vai trò như một bộ lặp (repeater) kỹ thuật số, giúp hệ thống báo cháy GST vận hành ổn định trong các môi trường có nhiễu điện từ mạnh hoặc các công trình có diện tích lớn. Với cấu trúc vỏ kim loại Q235A chắc chắn màu trắng xám, P-9903 đảm bảo độ bền cao và khả năng bảo vệ bảng mạch bên trong tối ưu.
Sản phẩm tích hợp các đèn LED chỉ thị trạng thái, trong đó đèn LED đỏ sẽ sáng khi có tín hiệu truyền từ tủ trung tâm báo cháy (FACP). Điều này giúp kỹ thuật viên dễ dàng giám sát lưu lượng truyền thông trên mạch vòng tại các điểm nút của hệ thống.
Nguyên lý hoạt động
P-9903 hoạt động dựa trên công nghệ cách ly quang học (Optocoupler) giữa mạch phát và mạch thu. Tín hiệu số từ tủ trung tâm được tiếp nhận, xử lý qua bộ vi xử lý để loại bỏ nhiễu và sau đó được truyền tiếp đi với cường độ chuẩn, giúp kéo dài khoảng cách mạch vòng thêm 1000m.
Thiết bị cung cấp mức điện áp cách ly giữa đầu vào mạch vòng (Loop Input) và đầu ra mạch vòng (Loop Output) lên tới hơn 1500V. Cơ chế này ngăn chặn sự xâm nhập của nhiễu tần số công nghiệp và các xung điện áp không mong muốn, bảo vệ an toàn cho tủ trung tâm điều khiển.
Module bao gồm một mạch phát, một mạch thu và một bộ nguồn cách ly độc lập. Việc sử dụng giao thức truyền thông kỹ thuật số đồng bộ với FACP đảm bảo dữ liệu được truyền dẫn một cách tin cậy, không làm gián đoạn quá trình gửi lệnh điều khiển hoặc nhận tín hiệu từ các đầu báo.
Ưu điểm nổi bật
Lợi thế lớn nhất của GST P-9903 là khả năng mở rộng phạm vi phủ sóng của hệ thống báo cháy lên quy mô rất lớn mà không cần thay đổi cấu trúc tủ trung tâm. Thiết bị cho phép kết nối và quản lý tối đa từ 1 đến 242 thiết bị địa chỉ trên phân đoạn mạch vòng mới, duy trì tính tương thích hoàn hảo với toàn bộ hệ sinh thái thiết bị GST.
Sản phẩm đặc biệt hiệu quả trong việc xử lý các sự cố về nhiễu điện từ (EMI) thường gặp trong các nhà máy hoặc khu vực gần trạm biến áp. Nhờ công nghệ cách ly quang điện, module triệt tiêu các thành phần nhiễu gây ra bởi dòng điện xoay chiều hoặc các thiết bị công suất lớn hoạt động gần đường dây tín hiệu.
Thiết kế lắp đặt trong nhà bằng vít M4 giúp cố định thiết bị chắc chắn tại các vị trí kỹ thuật. Khả năng chịu tải đầy đủ lên tới 200mA ở đầu ra mạch vòng đảm bảo cung cấp đủ năng lượng cho tất cả các loại đầu báo, module và nút nhấn địa chỉ trên nhánh đường dây mở rộng.
Tiêu chuẩn an toàn
- Sản xuất bởi Gulf Security Technology Co., Ltd, đáp ứng các quy chuẩn nghiêm ngặt về thiết bị truyền dẫn báo cháy.
- Khả năng cách ly điện áp lên đến 1500V, bảo vệ hệ thống trước các sự cố quá áp đột biến.
- Vật liệu vỏ kim loại chống cháy lan và chịu lực tốt, phù hợp với môi trường lắp đặt công nghiệp.
- Hoạt động ổn định trong dải nhiệt độ từ -10°C đến +50°C với độ ẩm lên tới 95% không ngưng tụ.
Việc lắp đặt cần tuân thủ các quy định về an toàn điện và sơ đồ đấu nối của nhà sản xuất. Nếu dùng để chống nhiễu, module nên được lắp đặt bên ngoài khu vực bị nhiễu hoặc ngay bên trong tủ trung tâm điều khiển FACP.
Hướng dẫn lựa chọn
GST P-9903 là lựa chọn bắt buộc khi khoảng cách dây dẫn từ tủ trung tâm đến thiết bị địa chỉ xa nhất vượt quá 1000m. Khi thiết kế, kỹ thuật viên cần đảm bảo nguồn cấp 24VDC cho module ổn định trong dải từ 18VDC đến 27VDC để hiệu suất khuếch đại tín hiệu đạt mức tốt nhất.
Trong trường hợp lắp đặt để lengthen (kéo dài) khoảng cách, vị trí đặt module nên nằm trong phạm vi 1000m tính từ tủ trung tâm. Cần chú ý đấu nối đúng các chân Z1in, Z2in cho đầu vào và Z1o, Z2o cho đầu ra để đảm bảo luồng dữ liệu kỹ thuật số đi đúng hướng.
