Mô tả
Tổng quan

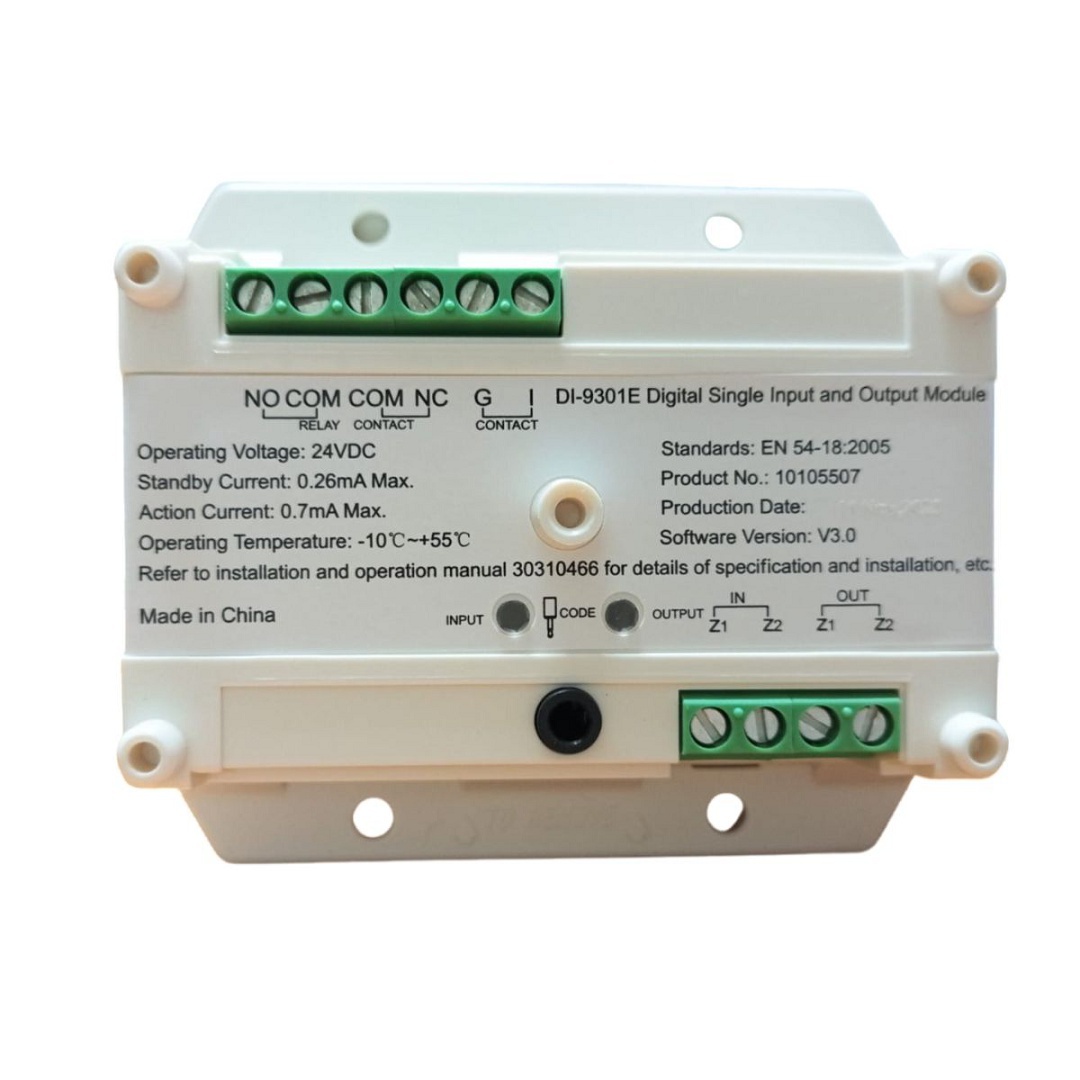

Module điều khiển GST DI-9301E (Digital Single Input and Output Module) là thiết bị địa chỉ thông minh tích hợp hai chức năng: giám sát đầu vào và điều khiển đầu ra trong cùng một thiết bị. Sản phẩm cho phép hệ thống báo cháy GST vừa có thể nhận tín hiệu phản hồi, vừa có thể phát lệnh điều khiển các thiết bị ngoại vi.
Thiết bị được thiết kế hiện đại, hỗ trợ linh hoạt cả hai phương thức lắp đặt là gắn trên thanh ray DIN-Rail chuẩn 35mm hoặc bắt vít trực tiếp lên bề mặt tường. Với cấu trúc nhỏ gọn, DI-9301E giúp tiết kiệm không gian lắp đặt đáng kể trong các tủ điều khiển kỹ thuật và hệ thống điện của tòa nhà.
Sản phẩm sử dụng công nghệ lập trình địa chỉ điện tử, cho phép kỹ thuật viên thiết lập hoặc thay đổi địa chỉ trực tiếp tại hiện trường một cách nhanh chóng. Module cung cấp khả năng điều khiển thiết bị thông qua tiếp điểm khô (Relay), đảm bảo tính cách ly và an toàn cho mạch điều khiển trung tâm.
Nguyên lý hoạt động
DI-9301E hoạt động dựa trên sự điều phối của bộ vi xử lý và công nghệ lấy mẫu AD. Ở chức năng đầu ra, khi nhận lệnh từ tủ trung tâm (FACP), module sẽ kích hoạt relay để đóng hoặc mở tiếp điểm khô (NO/NC/COM), từ đó điều khiển các thiết bị như quạt tăng áp, thang máy hoặc cửa chống cháy.
Ở chức năng đầu vào, module giám sát trạng thái tiếp điểm từ các thiết bị hiện trường. Điểm đặc biệt là cổng đầu vào và đầu ra của DI-9301E có thể được lập trình để hoạt động phối hợp giám sát cùng một thiết bị hoặc làm việc độc lập như hai thành phần riêng biệt tùy theo nhu cầu cấu hình hệ thống.
Để đảm bảo an toàn, cổng đầu vào của module được giám sát liên tục bằng điện trở cuối đường dây (EOLR) 4.7kΩ. Mọi sự cố đứt dây hoặc ngắn mạch trên đường truyền tín hiệu từ thiết bị ngoại vi sẽ được module phát hiện ngay lập tức và gửi thông báo lỗi về tủ trung tâm điều khiển.
Ưu điểm nổi bật
Lợi thế lớn nhất của DI-9301E là khả năng tùy biến cực cao, cho phép thiết lập chế độ hoạt động (Input/Output mode) thông qua bộ lập trình cầm tay mà không cần can thiệp vào phần cứng. Khả năng tích hợp “2 trong 1” giúp giảm một nửa số lượng module cần thiết, từ đó tối ưu hóa chi phí vật tư và nhân công lắp đặt.
Thiết bị sử dụng giao thức truyền thông kỹ thuật số ổn định, giúp xử lý thông tin thông minh và có khả năng chống nhiễu tuyệt vời trong các môi trường công nghiệp phức tạp. Tiếp điểm đầu ra có khả năng chịu tải lên tới 2A tại 30VDC, phù hợp để điều khiển trực tiếp nhiều loại rơ-le trung gian hoặc thiết bị chấp hành công suất nhỏ.
Thiết kế dạng module lắp ghép với các đầu nối dây không phân cực (đối với mạch Loop) giúp loại bỏ các sai sót trong quá trình thi công và rút ngắn thời gian đấu nối. Dòng tiêu thụ ở trạng thái chờ cực thấp giúp duy trì sự ổn định của mạch vòng SLC ngay cả khi hệ thống lắp đặt mật độ thiết bị dày đặc.
Tiêu chuẩn an toàn
- Đạt chứng nhận quốc tế LPCB, tuân thủ nghiêm ngặt tiêu chuẩn Châu Âu EN 54-18:2005 dành cho thiết bị vào/ra.
- Sản phẩm đạt chuẩn CE và tuân thủ các quy định về bảo vệ môi trường WEEE & RoHS.
- Quy trình sản xuất được kiểm soát chất lượng bởi Gulf Security Technology Co., Ltd đạt chuẩn ISO.
- Hoạt động ổn định trong điều kiện độ ẩm lên đến 95% và dải nhiệt độ môi trường từ 0°C đến +49°C.
Vỏ thiết bị được chế tạo từ nhựa ABS chống cháy cao cấp, bảo vệ an toàn cho bảng mạch xử lý bên trong. Việc lắp đặt phải được thực hiện bởi chuyên gia và đảm bảo ngắt nguồn mạch Loop trước khi thực hiện các thao tác đấu nối để tránh hỏng hóc linh kiện.
Hướng dẫn lựa chọn
DI-9301E là sự lựa chọn hoàn hảo cho các ứng dụng cần cả lệnh điều khiển và tín hiệu phản hồi như: giám sát van chặn kèm công tắc dòng chảy, điều khiển quạt hút khói kèm cảm biến trạng thái chạy. Khi thiết kế, cần lưu ý sử dụng nguồn 24VDC cấp ngoài nếu thiết bị điều khiển yêu cầu nguồn năng lượng trực tiếp.
Kỹ thuật viên nên sử dụng bộ lập trình cầm tay P-9910B của GST để cài đặt địa chỉ và cấu hình kiểu tiếp điểm (thường đóng/thường mở) phù hợp với thiết bị hiện trường. Cần lưu ý sử dụng dây cáp xoắn đôi có tiết diện từ 1.0mm² đến 2.0mm² để đảm bảo tín hiệu truyền dẫn đạt chất lượng tốt nhất.
