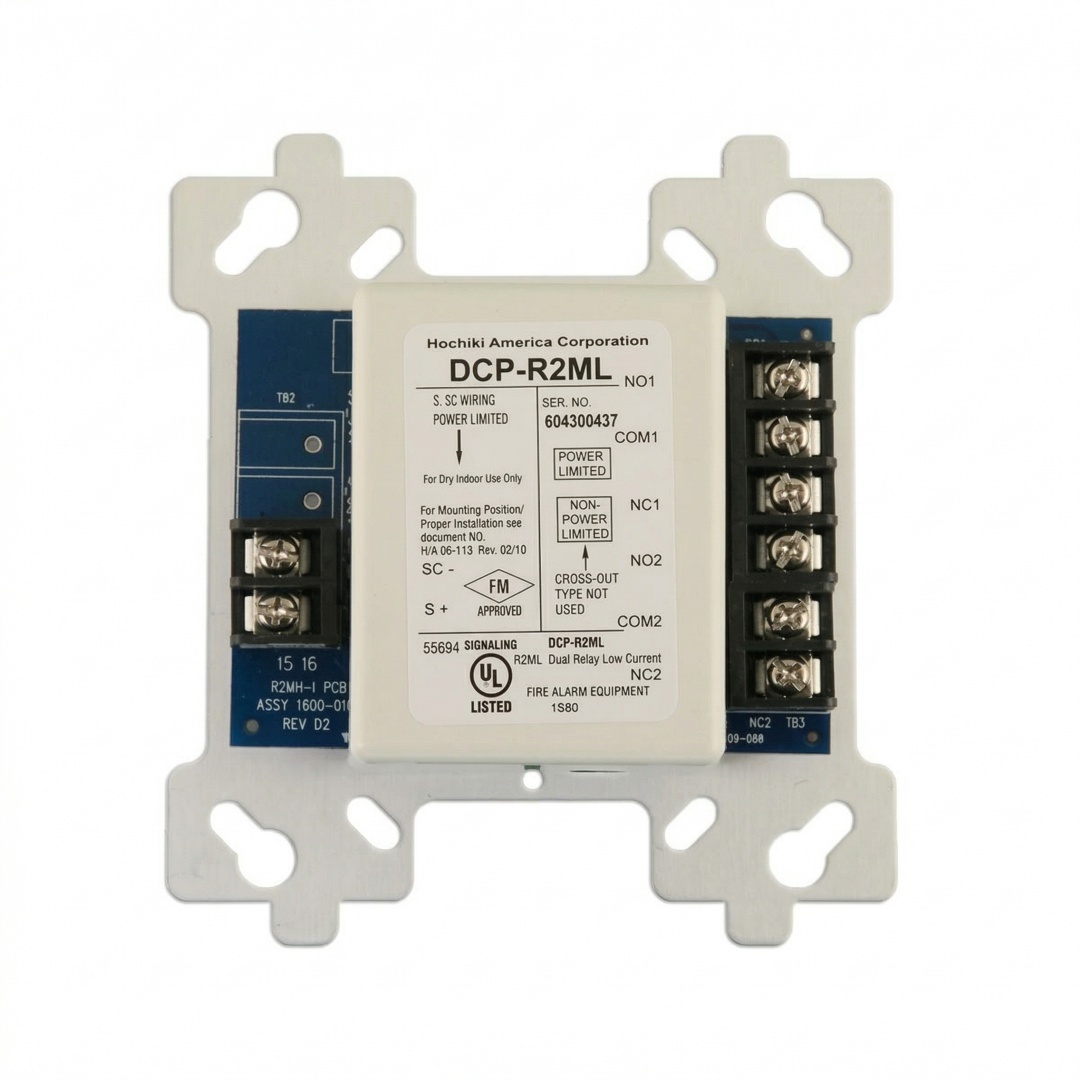

Module điều khiển Hochiki DCP-R2ML (Dual Relay Module) là thiết bị địa chỉ thông minh được thiết kế để cung cấp khả năng điều khiển các thiết bị ngoại vi thông qua hai bộ tiếp điểm khô dạng Form C độc lập. Sản phẩm thuộc dòng DCP, cho phép hệ thống báo cháy thực hiện các chức năng điều khiển linh hoạt tại một điểm địa chỉ duy nhất trên mạch vòng SLC.
Thiết bị có thiết kế dạng module hộp vuông, phù hợp để lắp đặt trong các hộp điện tiêu chuẩn 4 inch hoặc các hộp nối đôi. Với cấu trúc chắc chắn và linh kiện chất lượng cao, R2ML đáp ứng các yêu cầu khắt khe của tiêu chuẩn UL 864, cho phép sử dụng hàng ngày trong các hệ thống an toàn sinh mạng.
Điểm nhận diện trạng thái của module là một đèn LED tích hợp, giúp người vận hành dễ dàng giám sát quá trình truyền thông và tình trạng hoạt động của thiết bị ngay tại vị trí lắp đặt. Việc lập trình địa chỉ được thực hiện hoàn toàn bằng điện tử, giúp loại bỏ các sai sót thường gặp khi sử dụng các công tắc gạt cơ học.
Nguyên lý hoạt động
DCP-R2ML vận hành dựa trên các lệnh điều khiển kỹ thuật số từ tủ trung tâm báo cháy. Khi tủ trung tâm kích hoạt lệnh điều khiển cho địa chỉ của module, bộ vi xử lý bên trong sẽ chuyển đổi tín hiệu này để đóng hoặc ngắt các relay tương ứng, làm thay đổi trạng thái của hai bộ tiếp điểm Form C (bao gồm các chân Thường mở NO, Thường đóng NC và chân Chung COM).
Hai bộ tiếp điểm này hoàn toàn độc lập với nhau, cho phép điều khiển đồng thời hoặc riêng rẽ hai thiết bị ngoại vi khác nhau. Module sử dụng giao thức DCP (Digital Communication Protocol) để đảm bảo tốc độ phản hồi nhanh và khả năng chống nhiễu tuyệt vời trong quá trình truyền nhận dữ liệu.
Thiết bị được trang bị tính năng lưu trữ địa chỉ trong bộ nhớ EEPROM onboard. Ngay cả khi mạch vòng SLC bị mất nguồn, địa chỉ và các cấu hình của module vẫn được giữ nguyên, đảm bảo hệ thống tự động khôi phục trạng thái hoạt động chính xác ngay khi nguồn điện được cấp trở lại.
Ưu điểm nổi bật
Lợi thế lớn nhất của DCP-R2ML là tích hợp “2 trong 1”, cung cấp hai bộ relay điều khiển chỉ với một địa chỉ duy nhất trên loop. Điều này giúp tối ưu hóa dung lượng địa chỉ của tủ trung tâm và giảm thiểu chi phí vật tư module cho các dự án có nhiều kịch bản điều khiển liên động.
Sản phẩm cực kỳ linh hoạt trong ứng dụng nhờ các tiếp điểm khô Form C, có thể dùng để điều khiển các thiết bị như: quạt tăng áp, hệ thống thang máy, cửa ngăn cháy, loa âm thanh hoặc các rơ-le trung gian công suất lớn. Khả năng chịu tải của các tiếp điểm (đối với dòng R2ML là tải thấp) đảm bảo an toàn cho các mạch điều khiển tín hiệu và điện áp thấp.
Thiết kế các đầu đấu nối dây thuận tiện, cho phép kỹ thuật viên dễ dàng thao tác và kiểm tra. Module hỗ trợ cả cấu trúc mạch Class A và Class B cho đường dây SLC, giúp đơn giản hóa việc thiết kế và thi công sơ đồ dây dẫn tùy theo yêu cầu về độ tin cậy của từng phân khu trong công trình.
Tiêu chuẩn an toàn
- Đạt chứng nhận UL Listed, tuân thủ các quy định nghiêm ngặt về thiết bị điều khiển báo cháy.
- Sản xuất bởi Hochiki America Corporation theo tiêu chuẩn quản lý chất lượng ISO quốc tế.
- Hoạt động ổn định trong dải nhiệt độ môi trường công nghiệp và độ ẩm cao không ngưng tụ.
- Các tiếp điểm Form C được thiết kế để cách ly hoàn toàn với mạch Loop, đảm bảo an toàn cho tủ trung tâm trước các sự cố điện từ thiết bị ngoại vi.
Toàn bộ quy trình lắp đặt cần tuân thủ các quy chuẩn điện địa phương. Lưu ý quan trọng khi đấu nối: không được trộn lẫn dây dẫn có giới hạn công suất (Power Limited) và không giới hạn công suất (Non-Power Limited) trong cùng một bộ tiếp điểm để tránh nguy cơ gây nhiễu hoặc mất an toàn hệ thống.
Hướng dẫn lựa chọn
Model R2ML là lựa chọn lý tưởng cho các ứng dụng yêu cầu đóng cắt dòng điện thấp. Nếu ứng dụng của bạn yêu cầu điều khiển các thiết bị có dòng khởi động cao hoặc điện áp cao hơn, hãy cân nhắc sử dụng model tương đương là R2MH (High Current) để đảm bảo độ bền cho tiếp điểm relay.
Kỹ thuật viên cần sử dụng thiết bị lập trình cầm tay để gán địa chỉ cho module trước khi lắp đặt vào hộp điện và đậy nắp bảo vệ. Việc kiểm tra định kỳ nên được thực hiện thông qua chức năng “Test” trên tủ trung tâm để xác nhận các tiếp điểm relay vẫn phản hồi chính xác theo kịch bản liên động PCCC.
