Tổng quan

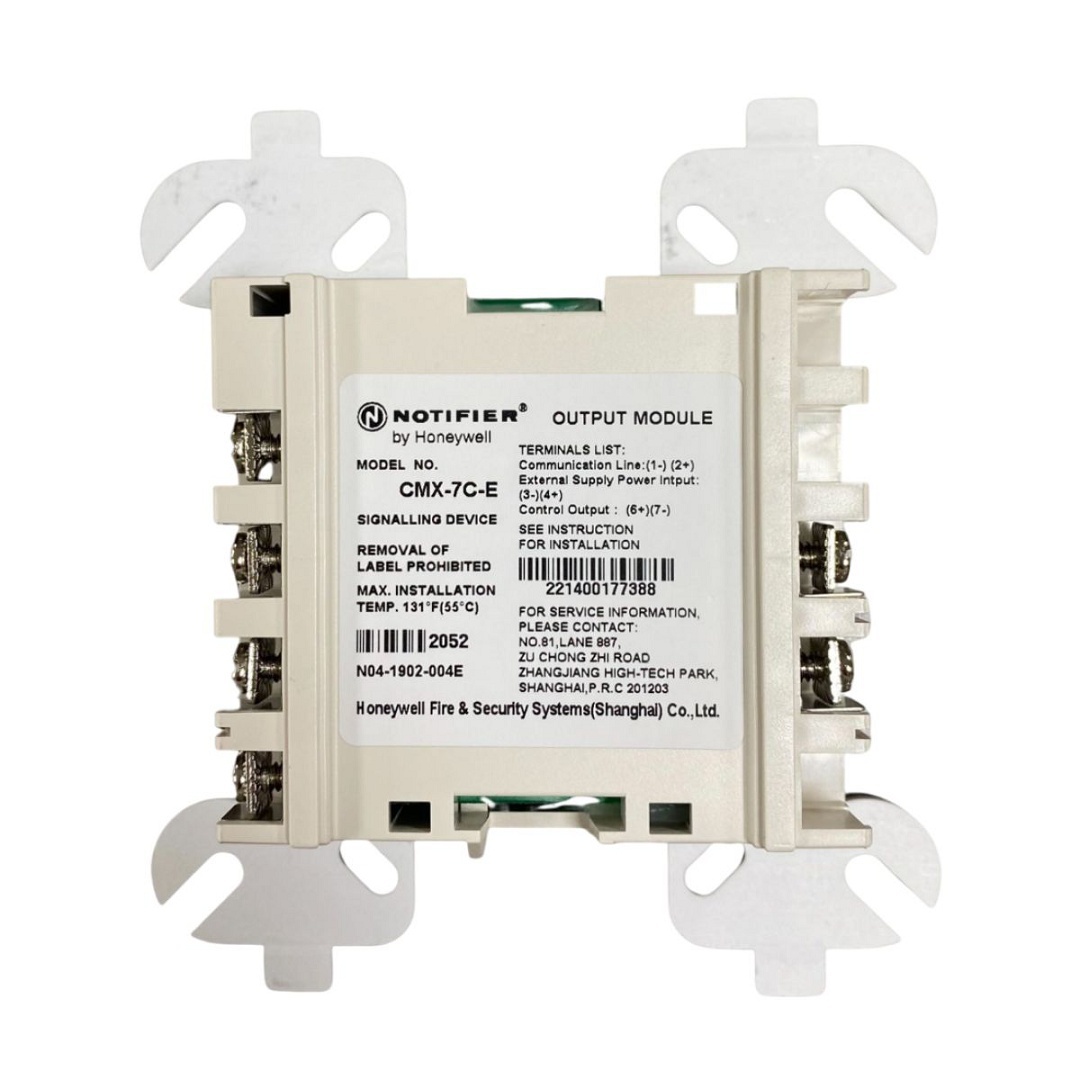

Module điều khiển Notifier CMX-7C-E là thiết bị địa chỉ thông minh được thiết kế chuyên dụng để cấp nguồn và điều khiển các thiết bị thông báo cháy như chuông, đèn chớp, còi hú hoặc hệ thống loa điều khiển âm thanh. Với kích thước nhỏ gọn và khả năng lập trình linh hoạt, sản phẩm giúp tối ưu hóa việc phân vùng cảnh báo theo từng khu vực cụ thể trong tòa nhà.
Thiết bị thuộc dòng ND700 series, hoàn toàn tương thích với tủ trung tâm báo cháy địa chỉ Notifier N-6000. CMX-7C-E cho phép kích hoạt các thiết bị thông báo bằng tay từ tủ trung tâm hoặc tự động thông qua các kịch bản lập trình sẵn, giúp nâng cao hiệu quả ứng phó khi có sự cố hỏa hoạn xảy ra.
Sản phẩm sở hữu thiết kế “Sleek & Low-profile” hiện đại, hỗ trợ lắp đặt dễ dàng vào các hộp nối điện tiêu chuẩn từ 50mm đến 100mm. Hệ thống đèn LED tích hợp cung cấp khả năng hiển thị trạng thái mạch ở chế độ bình thường, hở mạch hoặc báo động theo lệnh điều khiển từ tủ trung tâm.
Nguyên lý hoạt động
CMX-7C-E vận hành như một công tắc địa chỉ có khả năng giám sát, được dùng để chuyển đổi nguồn 24VDC từ bên ngoài đến các thiết bị thông báo. Khi nhận được lệnh kích hoạt từ tủ trung tâm (FACP), module sẽ đóng mạch ngõ ra để cấp năng lượng cho chuông hoặc đèn chớp hoạt động.
Thiết bị sử dụng kỹ thuật truyền thông kỹ thuật số ổn định với khả năng chống nhiễu tuyệt vời. Mỗi module chiếm một địa chỉ duy nhất trong dải từ 101 đến 199 trên mạch vòng SLC. Module liên tục phản hồi các tín hiệu quét từ tủ trung tâm để báo cáo loại thiết bị và tình trạng hiện tại của mạch ngõ ra.
Một tính năng quan trọng của CMX-7C-E là khả năng giám sát đường dây ngõ ra. Thiết bị có thể phát hiện các lỗi hở mạch hoặc ngắn mạch trên đường dây kết nối với chuông/đèn và báo cáo chi tiết về tủ trung tâm N-6000, giúp đảm bảo hệ thống cảnh báo luôn trong trạng thái sẵn sàng hoạt động.
Ưu điểm nổi bật
Lợi thế lớn nhất của CMX-7C-E là khả năng điều khiển các thiết bị thông báo (Notification Appliances) một cách chọn lọc theo từng vùng hoặc từng khu vực bảo vệ (Zone). Điều này giúp giảm thiểu sự hỗn loạn khi chỉ kích hoạt báo động tại những nơi cần thiết theo kịch bản sơ tán của tòa nhà.
Sản phẩm sở hữu dòng điện tiêu thụ ở trạng thái chờ cực thấp (chỉ khoảng 700µA), giúp tiết kiệm năng lượng đáng kể cho mạch SLC và cho phép lắp đặt số lượng lớn thiết bị trên cùng một đường dây truyền tín hiệu. Khả năng hỗ trợ tính năng kiểm tra từ xa (Remote test) từ tủ trung tâm giúp đơn giản hóa công tác bảo trì hệ thống định kỳ.
Hệ thống đấu nối sử dụng vít SEMS chuyên dụng, giúp kỹ thuật viên thực hiện thi công nhanh chóng và đảm bảo các đầu dây được giữ chặt, tiếp xúc điện ổn định. Với công nghệ địa chỉ hóa bằng phần mềm (Software decimal addressing), việc thay đổi hoặc gán địa chỉ cho module được thực hiện dễ dàng thông qua thiết bị lập trình cầm tay mà không cần can thiệp vào phần cứng.
Tiêu chuẩn an toàn
- Hoạt động ổn định trong dải nhiệt độ môi trường từ -10°C đến 50°C.
- Khả năng chịu độ ẩm từ 10% đến 95% RH (không ngưng tụ), phù hợp với điều kiện vận hành tại các khu vực nhiệt đới.
- Đạt các tiêu chuẩn chất lượng khắt khe của Notifier by Honeywell cho thiết bị điều khiển địa chỉ.
- Vật liệu chế tạo và bảng mạch xử lý đáp ứng các quy chuẩn về an toàn thiết bị điện và phòng cháy chữa cháy quốc tế.
Thiết bị yêu cầu nguồn điện hoạt động từ 15VDC đến 32VDC lấy từ mạch SLC. Các tiếp điểm relay có khả năng chịu tải lên đến 125VAC/60W, đảm bảo khả năng đóng cắt an toàn cho các thiết bị thông báo công suất lớn hoặc hệ thống âm thanh thông báo cao cấp.
Hướng dẫn lựa chọn
Module điều khiển CMX-7C-E là lựa chọn hàng đầu cho các hệ thống cần phân vùng chuông, đèn chớp hoặc loa âm thanh. Khi thiết kế, kỹ thuật viên cần tính toán nguồn 24VDC bên ngoài cấp cho các chân T3, T4 để đảm bảo đủ năng lượng kích hoạt toàn bộ các thiết bị thông báo trên mạch ngõ ra.
Việc cài đặt địa chỉ cho module phải được thực hiện bằng bộ lập trình cầm tay chuyên dụng trước khi đấu nối vào tủ N-6000. Cần lưu ý sơ đồ chân nối: chân T1, T2 cho mạch Loop; chân T3, T4 cho nguồn cấp ngoài; chân T6, T7 cho ngõ ra điều khiển thiết bị thông báo.
