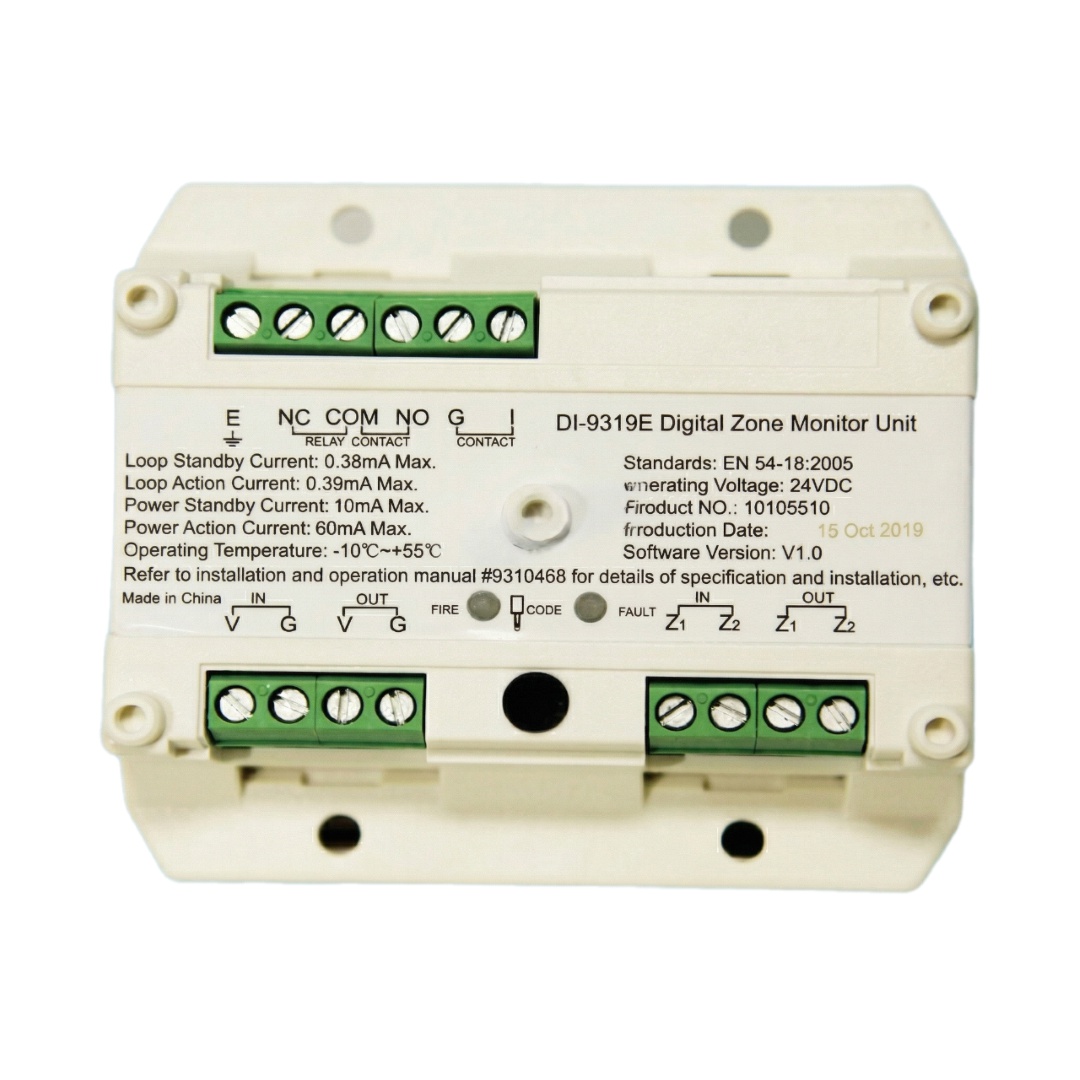

Module giám sát GST DI-9319E

Tổng quan

Module giám sát đầu báo thường GST DI-9319E là thiết bị giao tiếp địa chỉ thông minh, được thiết kế để tích hợp các đầu báo cháy hệ thường (Conventional) vào hệ thống báo cháy địa chỉ của GST. Sản phẩm đóng vai trò như một cầu nối, cho phép tủ trung tâm địa chỉ giám sát trạng thái của một nhánh thiết bị không địa chỉ.

Thiết bị có khả năng giám sát đồng thời tình trạng báo động và báo lỗi của các thiết bị trên đường dây. Với thiết kế nhỏ gọn và cấu trúc mạch hiện đại, DI-9319E đảm bảo quá trình truyền tin cậy và ổn định, phù hợp cho các khu vực lắp đặt đầu báo thường với số lượng lớn.

Sản phẩm được trang bị đèn LED hiển thị trạng thái trực quan: đèn nháy đỏ ở chế độ giám sát bình thường và sáng đứng khi có báo động. Module này yêu cầu nguồn điện 24VDC bên ngoài để cung cấp năng lượng cho các thiết bị hệ thường trên mạch vòng.

Nguyên lý hoạt động

DI-9319E hoạt động dựa trên cơ chế giám sát sự thay đổi dòng điện trên mạch thiết bị thường (Zone). Khi một đầu báo trên nhánh thường kích hoạt, module sẽ phát hiện sự sụt áp hoặc thay đổi trở kháng và ngay lập tức gửi tín hiệu địa chỉ chính xác về tủ trung tâm điều khiển.

Module sử dụng điện trở cuối đường dây (EOL) 4.7kΩ để giám sát tình trạng hở mạch hoặc ngắn mạch của đường dây. Nếu đường dây bị đứt hoặc thiết bị cuối tuyến bị tháo rời, module sẽ gửi tín hiệu báo lỗi (Trouble) về tủ trung tâm để thông báo cho đơn vị vận hành.

Việc lập trình địa chỉ cho DI-9319E được thực hiện dễ dàng thông qua thiết bị cầm tay chuyên dụng của GST. Địa chỉ này được lưu trữ trong bộ nhớ không tự xóa (EEPROM), giúp thiết bị duy trì cấu hình ngay cả khi mất nguồn điện hoàn toàn.

Ưu điểm nổi bật

Điểm mạnh nhất của GST DI-9319E là khả năng mở rộng hệ thống linh hoạt, cho phép tận dụng các đầu báo thường hiện có trong khi vẫn quản lý được theo địa chỉ. Điều này giúp tiết kiệm đáng kể chi phí vật tư cho chủ đầu tư đối với các khu vực không yêu cầu định danh chính xác tới từng đầu báo đơn lẻ.

Thiết bị tích hợp các thuật toán xử lý tín hiệu thông minh, giúp lọc nhiễu và hạn chế tối đa tình trạng báo động giả do các xung điện trên đường dây gây ra. Khả năng giám sát lỗi nguồn cấp 24VDC bên ngoài cũng là một tính năng an toàn quan trọng, đảm bảo mạch nhánh luôn có đủ năng lượng để vận hành.

Thiết kế dạng hộp nhựa chắc chắn với các đầu đấu nối dây thuận tiện giúp rút ngắn thời gian thi công và lắp đặt. Module cũng hỗ trợ đầu ra cho đèn báo phòng (Remote Indicator), tăng cường khả năng cảnh báo tại chỗ cho các khu vực bị che khuất hoặc các phòng kín.

Tiêu chuẩn an toàn

• Đạt chứng nhận an toàn quốc tế LPCB, đáp ứng các tiêu chuẩn kỹ thuật về thiết bị báo cháy địa chỉ.
• Sản xuất bởi tập đoàn GST (Global System Technology) tại cơ sở đạt chuẩn quản lý chất lượng ISO 9001.
• Đáp ứng các yêu cầu về tương thích điện từ (EMC), đảm bảo không gây nhiễu cho các thiết bị điện tử xung quanh.
• Vật liệu vỏ nhựa ABS chống cháy, hoạt động ổn định trong dải nhiệt độ từ -10°C đến +50°C.

Sản phẩm có chỉ số bảo vệ IP30, phù hợp lắp đặt trong nhà hoặc trong các hộp kỹ thuật chuyên dụng. Để đảm bảo hệ thống vận hành đúng quy chuẩn, việc lắp đặt cần tuân theo hướng dẫn kỹ thuật của nhà sản xuất về sơ đồ đấu nối điện trở EOL.

Hướng dẫn lựa chọn

Module DI-9319E là lựa chọn lý tưởng khi nâng cấp hệ thống từ hệ thường lên hệ địa chỉ mà không muốn thay thế toàn bộ đầu báo. Khi lựa chọn, cần đảm bảo tổng dòng tiêu thụ của các đầu báo thường trên một nhánh không vượt quá 30mA để module hoạt động chính xác.

Kỹ thuật viên nên sử dụng bộ lập trình cầm tay P-9910B của GST để cài đặt địa chỉ trong dải từ 1 đến 242 trước khi đưa vào hệ thống. Việc kiểm tra định kỳ nên tập trung vào độ ổn định của nguồn 24VDC cấp cho module và tình trạng kết nối tại các đầu cực dây.

Sản phẩm mang lại độ tin cậy cao và tính kinh tế vượt trội cho các công trình như nhà xưởng, chung cư hoặc trung tâm thương mại. Mọi thay đổi về thông số kỹ thuật đều được GST cập nhật liên tục để phù hợp với các tiêu chuẩn an toàn PCCC mới nhất trên thế giới.
