Mô tả
Tổng quan

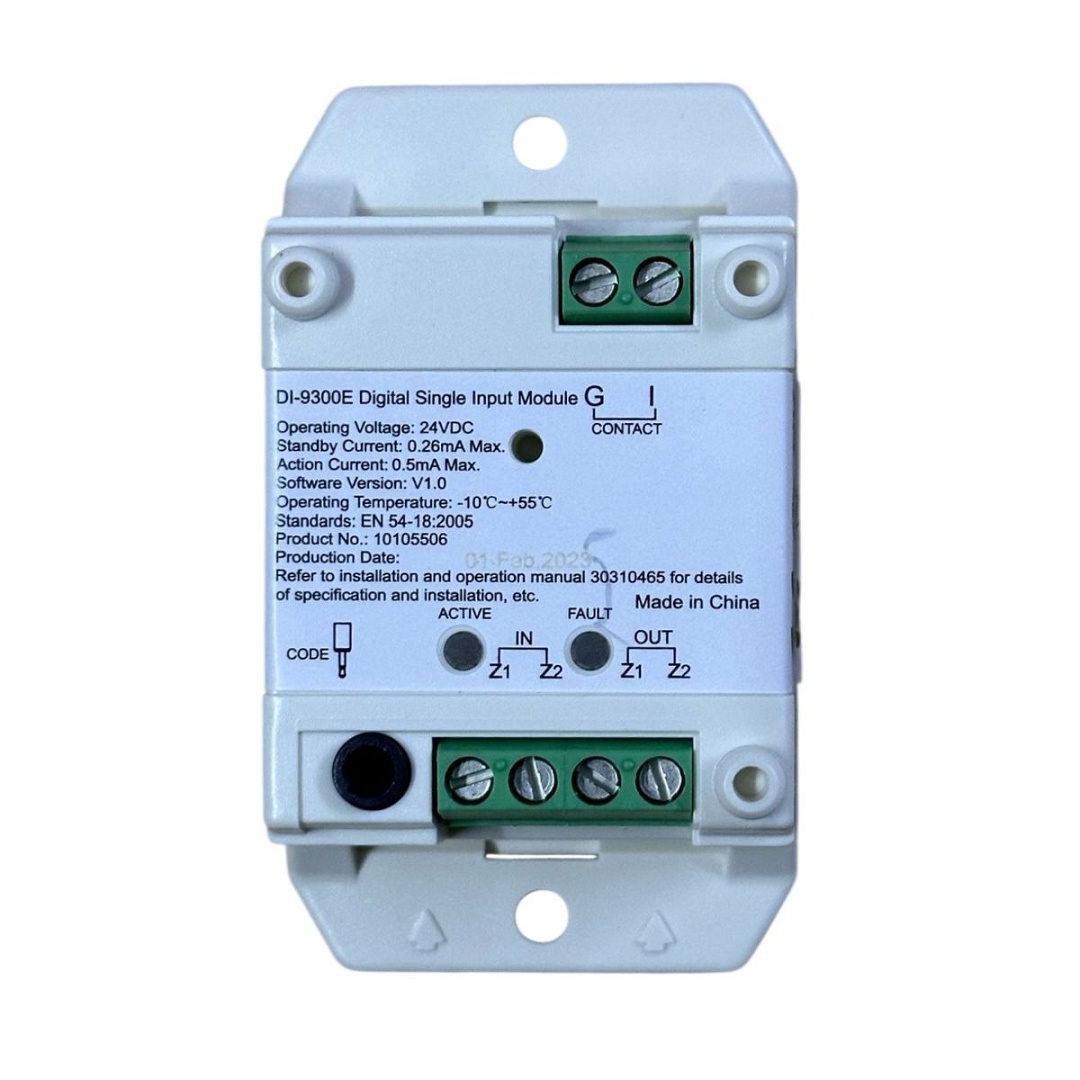

Module giám sát GST DI-9300E (Digital Single Input Module) là thiết bị địa chỉ thông minh được thiết kế để tiếp nhận các tín hiệu dạng tiếp điểm (thường đóng hoặc thường mở) từ các thiết bị ngoại vi. Sản phẩm đóng vai trò quan trọng trong việc tích hợp các hệ thống chữa cháy hoặc thiết bị giám sát khác vào tủ trung tâm báo cháy địa chỉ GST.
Thiết bị được trang bị bộ vi xử lý tích hợp, cho phép xử lý thông tin một cách độc lập và thông minh trước khi truyền dữ liệu về trung tâm. Với cấu trúc nhỏ gọn và linh hoạt, DI-9300E hỗ trợ cả hai phương thức lắp đặt phổ biến là gắn trên thanh ray DIN-Rail chuẩn 35mm hoặc bắt vít trực tiếp lên tường.
Module sử dụng công nghệ lập trình địa chỉ điện tử, giúp việc cấu hình thiết bị tại hiện trường trở nên đơn giản và nhanh chóng. Hệ thống đèn LED tích hợp cung cấp chỉ thị trạng thái trực quan, giúp kỹ thuật viên dễ dàng nhận biết thiết bị đang ở chế độ giám sát hay đã được kích hoạt.
Nguyên lý hoạt động
DI-9300E hoạt động bằng cách giám sát trạng thái của các tiếp điểm khô từ các thiết bị hiện trường như công tắc dòng chảy, van giám sát, hoặc các hệ thống chữa cháy khí. Khi thiết bị ngoại vi thay đổi trạng thái (đóng hoặc mở), module sẽ nhận diện thông qua kỹ thuật lấy mẫu AD chính xác.
Tín hiệu sau khi được bộ vi xử lý xác nhận sẽ được chuyển đổi thành dữ liệu số và truyền về tủ trung tâm điều khiển (FACP) thông qua mạch vòng Loop. Tủ trung tâm dựa trên địa chỉ duy nhất của module để hiển thị thông tin cảnh báo hoặc kích hoạt các kịch bản liên động đã được lập trình sẵn.
Thiết bị có khả năng giám sát lỗi đường dây bao gồm tình trạng đứt dây hoặc ngắn mạch. Module sử dụng một điện trở cuối đường dây (4.7kΩ) để duy trì sự ổn định của mạch giám sát, đảm bảo mọi sự cố kết nối đều được thông báo kịp thời về trung tâm điều hành.
Ưu điểm nổi bật
Ưu điểm đáng chú ý nhất của DI-9300E là khả năng tùy chỉnh linh hoạt kiểu đầu vào (thường mở NO hoặc thường đóng NC) thông qua thiết bị lập trình cầm tay. Điều này cho phép module thích ứng với mọi loại thiết bị ngoại vi mà không cần thay đổi phần cứng hay cấu trúc mạch điện phức tạp.
Sản phẩm sở hữu công nghệ truyền thông kỹ thuật số ổn định với khả năng chống nhiễu cao, đảm bảo tín hiệu luôn chính xác ngay cả trong môi trường công nghiệp có nhiều từ trường. Việc tích hợp bộ vi xử lý giúp module có khả năng tự chẩn đoán và báo cáo tình trạng “sức khỏe” của chính nó về tủ trung tâm định kỳ.
Thiết kế dạng module lắp ghép giúp tối ưu hóa không gian trong tủ kỹ thuật, đặc biệt khi sử dụng thanh ray DIN. Ngoài ra, dòng tiêu thụ cực thấp trên mạch Loop (chỉ 0.25mA) cho phép hệ thống vận hành nhiều thiết bị hơn trên cùng một đường dây mà không gây sụt áp, góp phần tiết kiệm chi phí dây dẫn và thiết bị nguồn.
Tiêu chuẩn an toàn
- Đạt chứng nhận quốc tế LPCB theo tiêu chuẩn Châu Âu EN 54-18:2005 về thiết bị đầu vào/đầu ra.
- Sản phẩm tuân thủ các quy chuẩn CE, đảm bảo an toàn điện và tương thích điện từ trường (EMC).
- Quy trình sản xuất được kiểm soát bởi Gulf Security Technology Co., Ltd đạt chuẩn ISO 9001.
- Hoạt động an toàn trong dải độ ẩm lên đến 95% (không ngưng tụ) và nhiệt độ môi trường từ 0°C đến +49°C.
Vỏ thiết bị được chế tạo từ nhựa ABS chống cháy chất lượng cao, bảo vệ bảng mạch bên trong khỏi các tác động từ môi trường. Chỉ số bảo vệ IP30 giúp ngăn ngừa sự xâm nhập của các vật thể rắn có kích thước nhỏ, đảm bảo tuổi thọ vận hành lâu dài.
Hướng dẫn lựa chọn
Module DI-9300E là giải pháp lý tưởng cho việc giám sát các thiết bị hệ thống chữa cháy như van chặn, công tắc áp lực hoặc tín hiệu báo lỗi từ các hệ thống độc lập khác. Khi lựa chọn, cần lưu ý sử dụng bộ lập trình cầm tay P-9910B để gán địa chỉ trước khi đấu nối vào mạch vòng.
Trong quá trình lắp đặt, kỹ thuật viên cần chú ý đấu nối đúng các chân Z1, Z2 cho mạch Loop và các chân I, G cho tín hiệu đầu vào từ thiết bị hiện trường. Việc sử dụng đúng trị số điện trở cuối đường dây 4.7kΩ là bắt buộc để tính năng giám sát lỗi đường dây hoạt động chính xác.
