Mô tả
Tổng quan sản phẩm

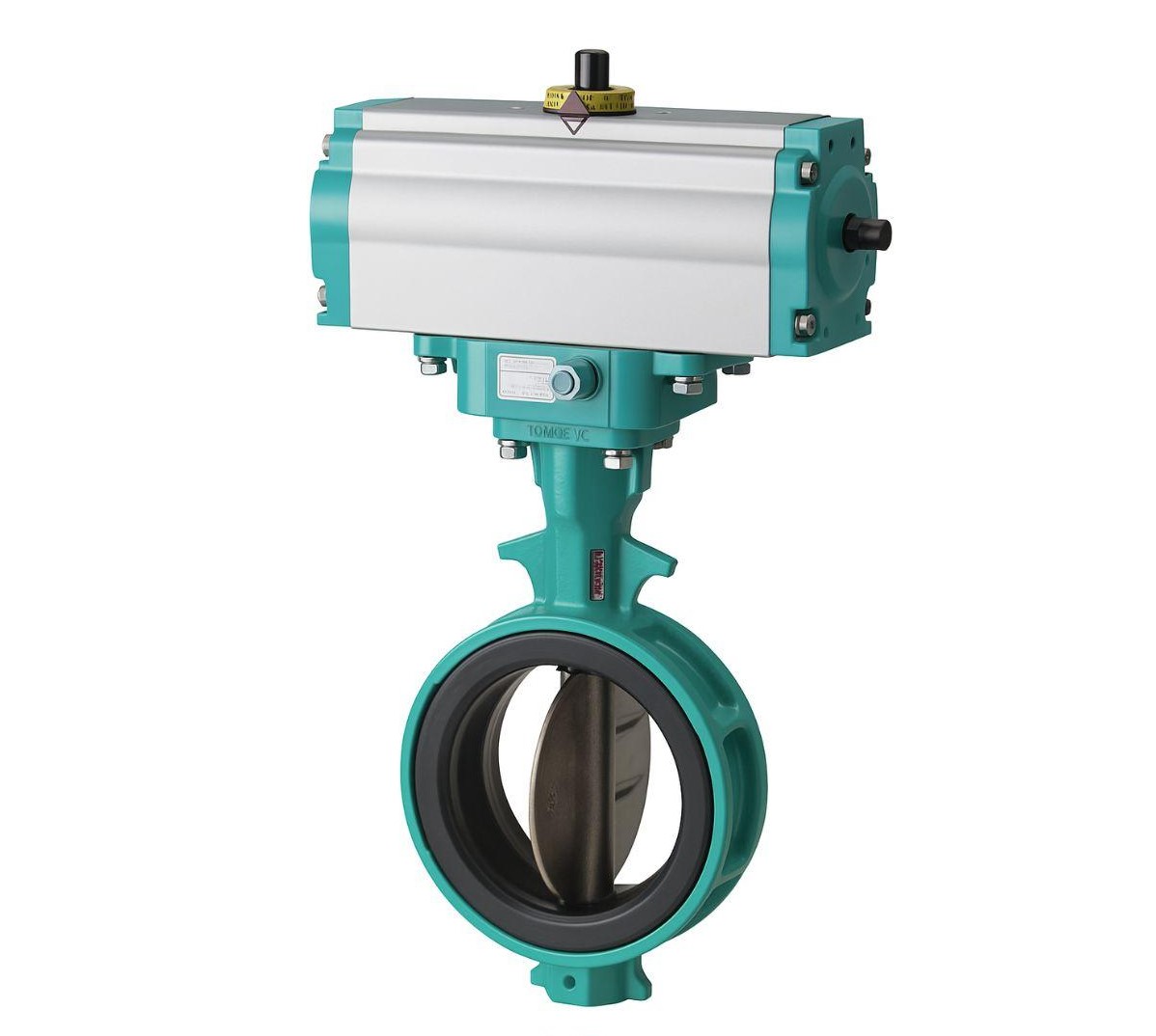

Thiết bị hoạt động dựa trên cơ chế tác động kép (Double Acting), kết nối kiểu kẹp (Wafer) linh hoạt với nhiều tiêu chuẩn mặt bích như JIS 10K, ANSI 150Lb hay PN10/16. Đây là lựa chọn tối ưu cho các dây chuyền sản xuất tự động, hệ thống xử lý nước và các trục dẫn lưu chất trong hạ tầng công nghiệp yêu cầu tính an toàn chống cháy nổ cao.
Dù đóng vai trò cốt lõi trong hệ van công nghiệp tự động hóa, Tomoe 700Z-7E vẫn thể hiện ưu thế vượt trội khi ứng dụng vào hệ van PCCC tại các khu vực cần kích hoạt cứu hỏa nhanh bằng áp lực khí nén. Lớp sơn phủ Urethane cao cấp giúp bảo vệ thân van và bộ actuator khỏi các tác nhân ăn mòn, đảm bảo tuổi thọ vận hành trên 10 năm trong môi trường nhà xưởng.
Cấu tạo kỹ thuật
| Bộ phận kỹ thuật | Vật liệu & Thông số |
|---|---|
| Thân van (Body) | Hợp kim nhôm đúc ADC12 (Siêu nhẹ) |
| Đĩa van (Disc) | Thép không gỉ SCS13 (Inox 304) hoặc SCS14 (Inox 316) |
| Vòng đệm (Seat) | Cao su EPDM (Chịu nhiệt lên đến 120°C) |
| Bộ truyền động (Actuator) | Khí nén tác động kép (Double Acting) |
| Áp lực khí cấp | 0.4 MPa ~ 0.7 MPa |
| Xuất xứ | Nhật Bản (Thương hiệu Tomoe) |
Kích cỡ DN40-DN300
Mỗi kích cỡ van được tính toán đi kèm với một model Actuator tương ứng (như 7E-0, 7E-1, 7E-2…) nhằm đảm bảo momen xoắn đóng mở luôn dư tải ngay cả khi áp suất dòng chảy đạt mức tối đa 1.0 MPa. Cơ chế vận hành bằng khí nén giúp loại bỏ hoàn toàn các rủi ro về chập cháy điện, cực kỳ an toàn cho các môi trường dung môi hoặc hóa chất dễ cháy.
| Kích thước (DN) | Chiều dài L (mm) | Model Actuator | Trọng lượng (kg) |
|---|---|---|---|
| DN40 – DN80 | 35 – 46 | 7E-0 | 1.9 – 2.4 |
| DN100 – DN150 | 52 – 56 | 7E-1 / 7E-2 | 3.5 – 7.5 |
| DN200 – DN300 | 60 – 78 | 7E-3 / 7E-4 | 13.0 – 28.5 |
Ứng dụng thực tế
Đối với hệ van PCCC đặc thù, thiết bị được ứng dụng trong các hệ thống màng ngăn cháy (Deluge system) hoặc các khu vực yêu cầu cách ly khẩn cấp khi có sự cố khói lửa. Khả năng vận hành bằng khí nén cho phép thiết bị hoạt động ngay cả khi nguồn điện chính của công trình bị ngắt hoàn toàn.
Ngoài ra, nhờ thiết kế nhỏ gọn và không phát sinh nhiệt khi vận hành, van còn được tin dùng trong các hạ tầng kho lạnh và khu chế xuất công nghệ cao. Sự linh hoạt trong việc lắp thêm các phụ kiện như van điện từ (Solenoid Valve) hay bộ báo trạng thái (Limit Switch) giúp nâng cao tính minh bạch cho hạ tầng mạng lưới đường ống kỹ thuật.
Tiêu chuẩn tin cậy
Thiết kế xylanh khí nén của Tomoe được gia công nhẵn mịn bên trong, giúp giảm thiểu ma sát của piston và ngăn chặn hiện tượng rò rỉ khí điều khiển. Điều này đảm bảo an toàn tối đa cho hạ tầng mạng lưới đường ống công nghiệp, giúp hệ thống luôn phản ứng tức thì với các lệnh điều khiển từ tủ PLC trung tâm.
- Tiêu chuẩn rò rỉ: Đạt mức Rate A cao nhất theo chuẩn JIS B 2003.
- Vận hành nhanh: Tốc độ đóng mở vượt trội so với các dòng điều khiển điện.
- Độ bền cao: Đã được kiểm nghiệm qua hàng trăm nghìn chu kỳ vận hành tại Nhật Bản.
Lưu ý lắp đặt
Nên thực hiện kiểm tra định kỳ các đường ống dẫn khí và các vị trí kết nối phụ kiện để phát hiện sớm các điểm rò rỉ khí nén gây lãng phí năng lượng. Việc lắp đặt van ở vị trí thoáng, dễ quan sát kim chỉ báo hành trình sẽ giúp công tác vận hành hệ thống van công nghiệp và PCCC trở nên chuyên nghiệp, an toàn và hiệu quả hơn.
Sử dụng van bướm điều khiển khí nén Tomoe 700Z-7E chính hãng Nhật Bản là sự đầu tư bền vững cho hiệu suất vận hành của mọi dự án hạ tầng lớn. Sản phẩm không chỉ đảm bảo chức năng ngăn dòng dứt khoát mà còn là thành phần cốt yếu nâng tầm đẳng cấp tự động hóa cho hệ thống kỹ thuật của bạn.
