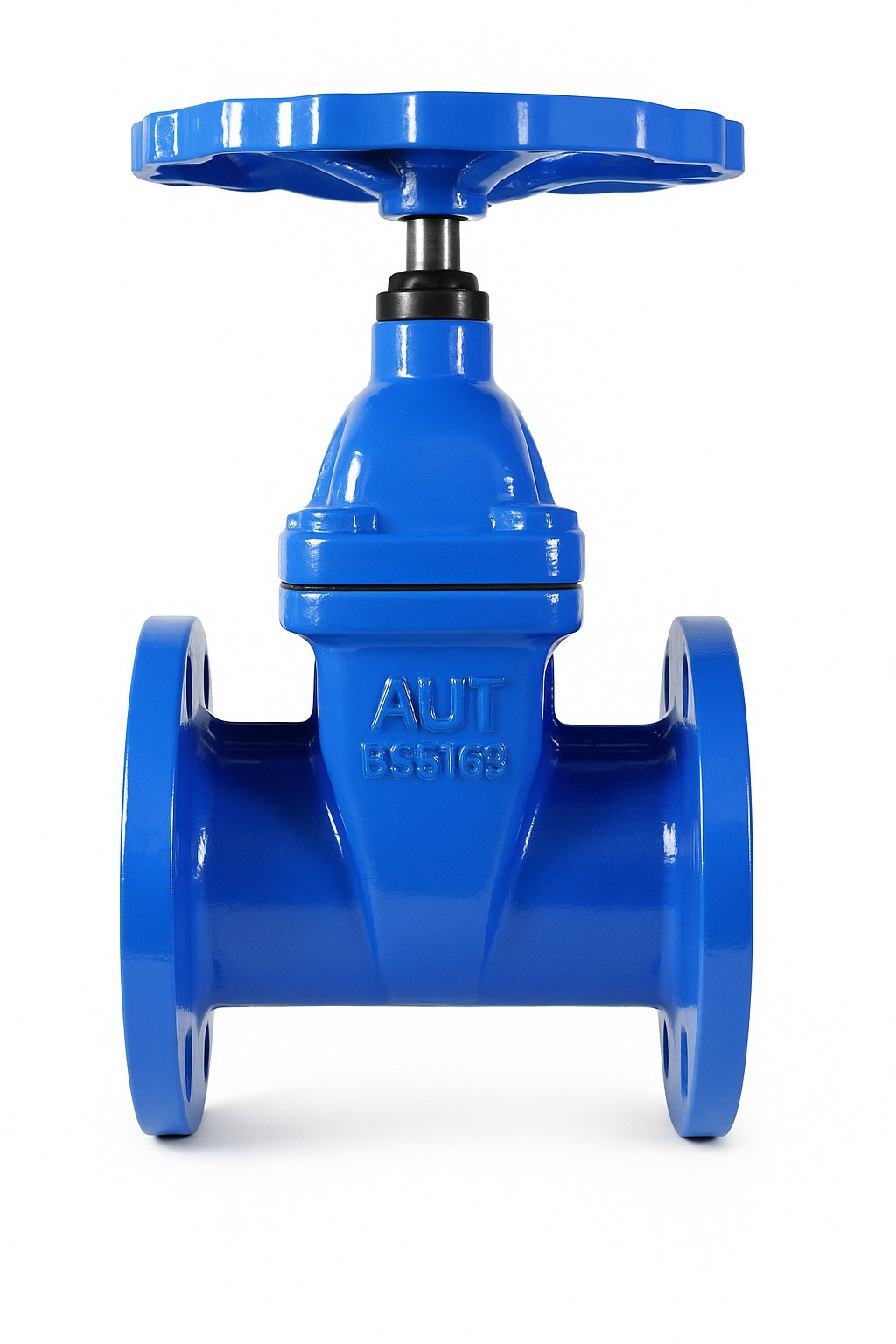

Tổng quan sản phẩm
Trong hệ thống kiểm soát lưu chất hạ tầng, van cổng AUT FIG01 là giải pháp kỹ thuật tiêu chuẩn thuộc hệ van công nghiệp hiện đại. Với xuất xứ từ Malaysia, sản phẩm đảm bảo khả năng vận hành bền bỉ cho các môi trường nước nhờ thiết kế lá van bọc cao su kín khít tuyệt đối, giúp dòng chảy lưu thông mượt mà và giảm thiểu tổn thất áp suất.
Sản phẩm nổi bật với cấu trúc thân van chắc chắn từ gang cầu, được sản xuất để chịu được các tác động vật lý mạnh và áp suất vận hành ổn định. Đây là thiết bị chiến lược cho các đường ống dẫn nước trong hạ tầng kỹ thuật của khu công nghiệp, khu chế xuất và các tòa nhà cao tầng hiện nay.
Mặc dù được định vị chuyên sâu trong hệ van công nghiệp, FIG01 đóng vai trò chủ chốt trong các hệ thống van PCCC chuyên dụng. Nhờ thiết kế ty chìm gọn gàng và khả năng chịu áp lực thử nghiệm lên đến 24 bar, thiết bị đáp ứng hoàn hảo các tiêu chuẩn an toàn khắt khe của hệ thống phòng cháy chữa cháy.
Cấu tạo ty chìm
Van cổng AUT FIG01 được chế tác từ vật liệu gang cầu (Ductile Iron) tiêu chuẩn, giúp chống lại sự va đập và áp lực lớn từ dòng chảy hệ thống. Trục van bằng thép không gỉ (Stainless Steel) được gia công với độ chính xác cơ khí cao, đảm bảo hành trình đóng mở dứt khoát và chống ăn mòn hiệu quả.
Hệ thống làm kín sử dụng lá van bằng gang cầu bọc cao su EPDM bền bỉ, giúp ngăn chặn rò rỉ lưu chất và bảo vệ bề mặt làm việc luôn sạch sẽ. Đai ốc trục bằng đồng (Bronze) kết hợp cùng hệ thống gioăng O-ring bằng cao su NBR giúp người vận hành thao tác nhẹ nhàng nhưng vẫn đảm bảo độ kín khít tuyệt đối.
Toàn bộ mặt trong và mặt ngoài của van được phủ lớp sơn Epoxy tĩnh điện với độ dày tối thiểu 300 microns, giúp bảo vệ thiết bị khỏi các tác nhân gây oxy hóa. Sự kết hợp giữa vật liệu chịu lực và cơ chế lá nêm đàn hồi giúp thiết bị duy trì được độ tin cậy vượt trội trong các điều kiện vận hành khắc nghiệt.
- Thân và nắp van: Gang cầu (Ductile Iron) chịu áp lực nén và va đập cơ học cực tốt.
- Lá van: Gang cầu bọc cao su EPDM đạt độ kín khít 100%.
- Trục van: Thép không gỉ (Stainless Steel) chống ăn mòn và chịu lực kéo cao.
- Sơn phủ: Epoxy tĩnh điện bảo vệ bề mặt chống lại sự ăn mòn của môi trường.
Kích cỡ DN50-DN600
Dòng FIG01 cung cấp dải kích thước cực rộng từ DN50 đến DN600, đáp ứng mọi nhu cầu từ đường ống nhánh đến trục chính công nghiệp. Các thông số kỹ thuật được tính toán đồng bộ theo tiêu chuẩn mặt bích EN 1092-2 PN10/PN16, cho phép lắp đặt thay thế dễ dàng vào các hệ thống hiện hữu.
Thiết bị có khả năng làm việc ổn định trong dải nhiệt độ từ 0°C đến 80°C, phù hợp cho các hệ thống cấp thoát nước và cứu hỏa chuyên dụng. Việc tuân thủ chính xác các tiêu chuẩn chiều dài BS hoặc F4 giúp tối ưu hóa không gian lắp đặt tại các trạm bơm hoặc hầm kỹ thuật.
Mỗi kích thước đều được kiểm tra áp suất vỏ (Body Test) ở mức 24 bar và áp suất đế (Seal Test) ở mức 17.6 bar trước khi xuất xưởng. Điều này đảm bảo thân van luôn vững chắc và không xảy ra hiện tượng rò rỉ dưới tác động của áp suất làm việc định mức PN10/PN16.

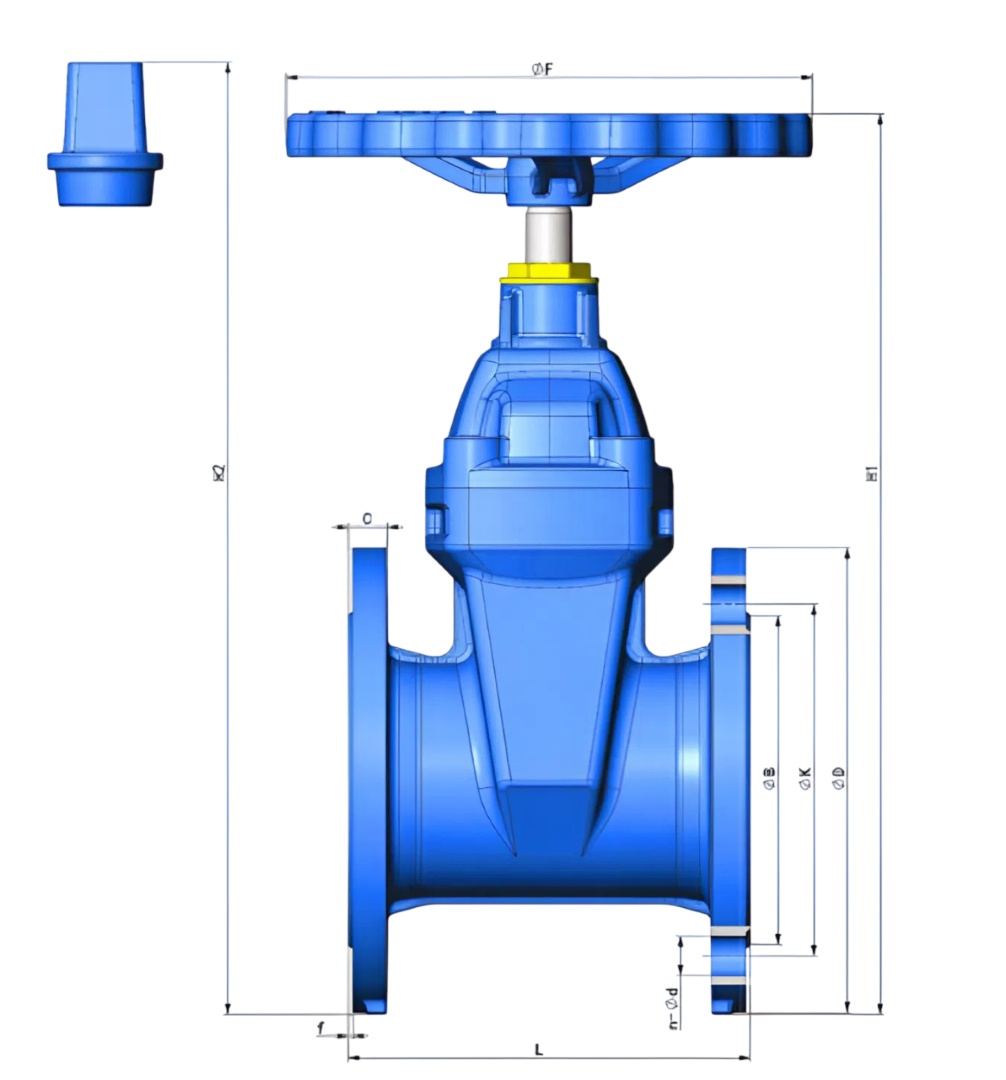

| Kích cỡ (DN) | Chiều dài L – BS (mm) | Chiều cao H1 (mm) | K – PN16 (mm) |
|---|---|---|---|
| DN50 – DN100 | 178 – 229 | 300 – 370 | 125 – 180 |
| DN200 – DN300 | 292 – 356 | 562 – 770 | 295 – 410 |
| DN450 – DN600 | 432 – 508 | 1120 – 1450 | 600 – 770 |
Ứng dụng thực tế
Model FIG01 ứng dụng cực kỳ hiệu quả trong các hệ thống cấp nước sạch đô thị, mạng lưới thoát nước và xử lý nước thải công nghiệp. Khả năng chống oxy hóa vượt trội giúp thiết bị duy trì tuổi thọ lâu dài trong môi trường nóng ẩm, giảm thiểu tối đa chi phí bảo trì cho doanh nghiệp.
Trong lĩnh vực van PCCC, sản phẩm thường xuyên được trang bị cho các trạm bơm tăng áp và các đường ống nhánh cấp nước cứu hỏa tòa nhà. Thiết kế ty chìm giúp bảo vệ phần ren trục van khỏi các tác động bên ngoài, đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố cháy nổ xảy ra.

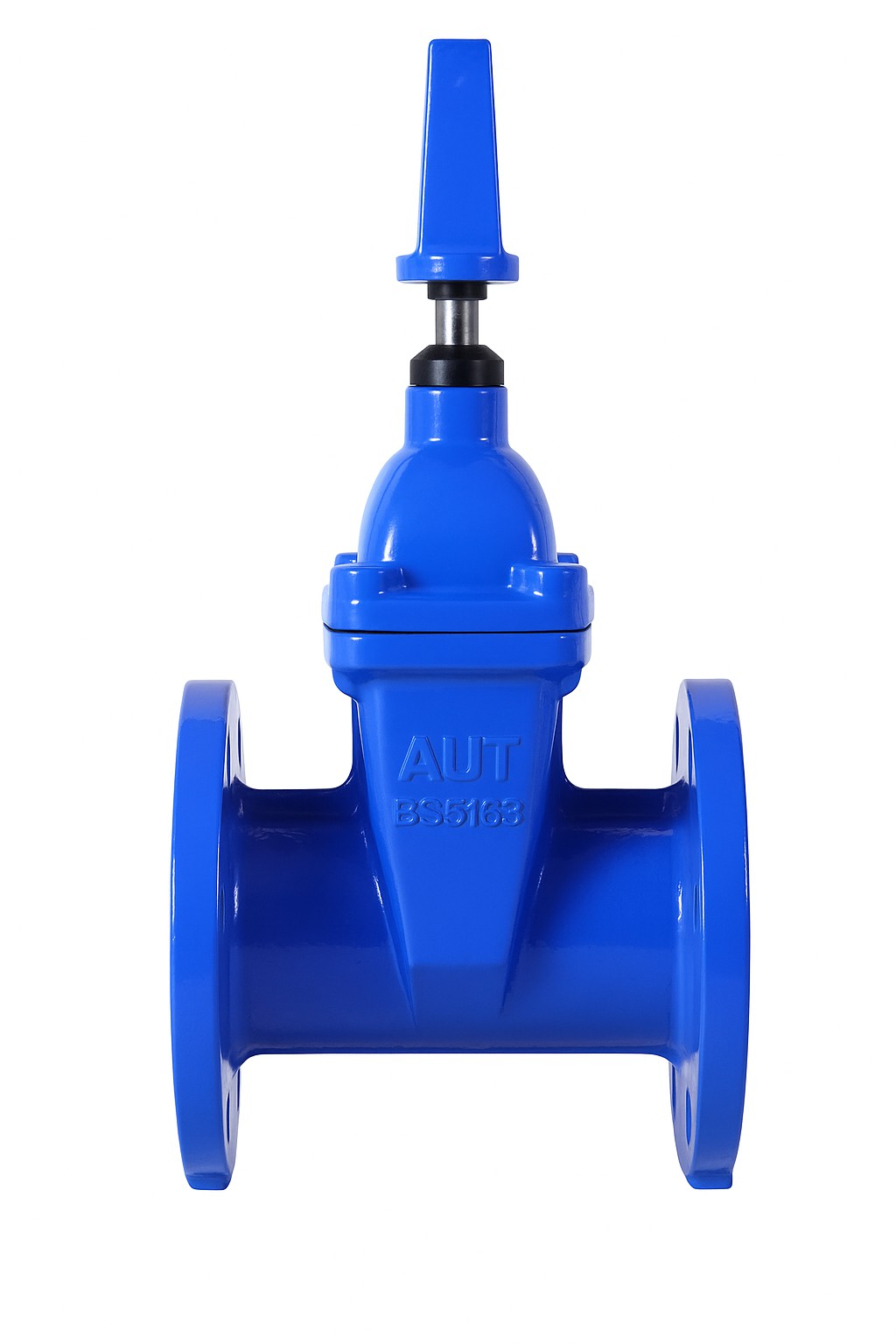

Bên cạnh đó, van còn được dùng trong các nhà máy sản xuất nhờ khả năng vận hành linh hoạt với vô lăng, nắp chụp đầu ty hoặc bộ truyền động điện. Sự linh hoạt này giúp thiết bị giữ được áp suất ổn định cho toàn bộ hạ tầng đường ống công nghiệp phía sau mà không gây rung lắc.
Tiêu chuẩn tin cậy
Mọi sản phẩm AUT FIG01 đều phải trải qua quy trình kiểm tra thủy tĩnh khắt khe theo tiêu chuẩn EN 12266-1 trước khi xuất xưởng. Tiêu chuẩn thiết kế EN 1171 cùng các chứng chỉ chất lượng giúp mối nối mặt bích luôn vững chắc dưới tác động của dòng chảy áp lực cao.
Vật liệu gang cầu và thép không gỉ của AUT đạt các chứng chỉ về độ bền cơ học, không gây ảnh hưởng đến chất lượng lưu chất truyền dẫn. Đây là minh chứng cho sự chuyên nghiệp của thương hiệu AUT Malaysia trong việc cung cấp các giải pháp van công nghiệp bền vững trên toàn thế giới.
Lòng van được thiết kế trơn nhẵn hoàn toàn, giúp dòng chảy lưu thông mượt mà với tổn thất áp suất thấp nhất có thể. Thiết kế này cũng ngăn chặn sự tích tụ cặn bẩn và vi khuẩn lâu ngày, đảm bảo hệ thống vận hành trơn tru và kéo dài thời gian giữa các kỳ bảo dưỡng định kỳ.
- Tiêu chuẩn thiết kế: Tuân thủ nghiêm ngặt EN 1171 dành cho van cổng.
- Kiểm soát áp lực: Thử nghiệm Shell 24 bar và Seal 17.6 bar đạt chuẩn EN 12266-1.
- Tiêu chuẩn mặt bích: Đạt chuẩn EN 1092-2 cho các mức áp PN10 và PN16.
Lưu ý lắp đặt
Khi tiến hành lắp đặt van AUT FIG01, kỹ thuật viên cần chú ý vệ sinh bề mặt bích sạch sẽ và sử dụng gioăng đệm bích phù hợp để loại bỏ bụi bẩn gây rò rỉ. Việc siết bu lông mặt bích đối xứng và đủ lực sẽ giúp mối nối bích luôn kín khít tuyệt đối dưới áp suất làm việc cao của hệ thống.
Nên thực hiện thao tác đóng mở kiểm tra định kỳ để đảm bảo đĩa van bọc cao su và trục van luôn trong trạng thái vận hành tốt nhất. Việc lắp đặt van ở vị trí dễ tiếp cận sẽ giúp công tác bảo trì hệ thống van công nghiệp và PCCC trở nên thuận tiện, nhanh chóng và chuyên nghiệp hơn.
Sử dụng van cổng AUT FIG01 chính hãng là cam kết cao nhất cho chất lượng và sự an toàn của các dự án cơ điện công nghiệp và hạ tầng. Sản phẩm không chỉ là thiết bị ngăn dòng mà còn là lá chắn bảo vệ độ bền cho toàn bộ hạ tầng đường ống công nghiệp tại Việt Nam.
