Mô tả
Giới thiệu

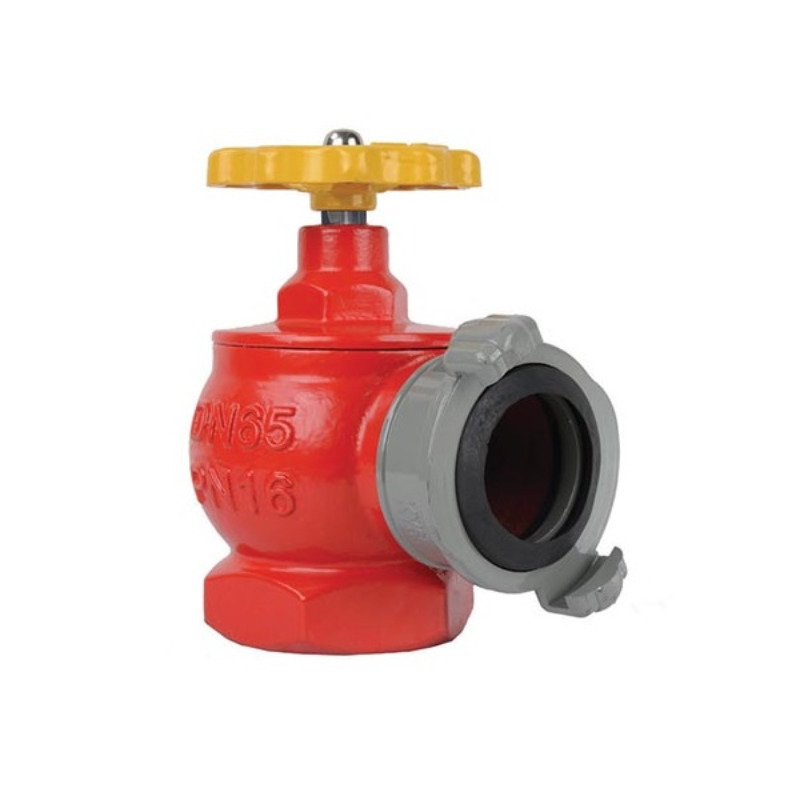

Van góc gang AUT FIG11 (Fire Hydrant Valve) là loại van cứu hỏa chuyên dụng, được lắp đặt tại các họng chờ lấy nước trong nhà của hệ thống PCCC. Thiết kế dạng góc 90 độ của van giúp tối ưu hóa không gian bố trí bên trong hộp kỹ thuật, đồng thời tạo hướng thuận lợi cho việc kéo cuộn vòi chữa cháy ra khu vực xảy ra hỏa hoạn. Sản phẩm được sản xuất bởi AUT Valve – một trong những nhà sản xuất van công nghiệp hàng đầu Malaysia với quy trình kiểm soát chất lượng đạt chuẩn quốc tế.
Đặc điểm nổi bật của model FIG11 là khả năng chịu áp lực vận hành 16 Bar và áp suất thử thân lên đến 24 Bar, đảm bảo an toàn tuyệt đối khi hệ thống bơm chữa cháy kích hoạt đột ngột. Van có hai tùy chọn kích cỡ đầu vào và đầu ra là DN50 và DN65, sử dụng kiểu kết nối ren BSP tiêu chuẩn, giúp việc lắp đặt trở nên nhanh chóng và tương thích với hầu hết các loại ngàm nối nhanh tại Việt Nam. Xuất xứ từ Malaysia mang lại lợi thế về sự tương đồng trong quy chuẩn kỹ thuật và sự tin cậy về nguồn gốc vật liệu.
- Thương hiệu: AUT Valve (Malaysia).
- Model: FIG11 – Fire Hydrant Valve.
- Áp suất làm việc: 16 Bar (Áp suất thử thân: 24 Bar).
- Kích cỡ tiêu chuẩn: DN50 và DN65 (Ren BSP male).
Cấu tạo và vật liệu
Cấu tạo của AUT FIG11 tập trung vào sự tối giản cơ khí nhưng tối đa hóa độ bền của các chi tiết chịu lực và chi tiết làm kín. Thân van và tay quay được đúc từ gang cầu (Ductile Iron), mã vật liệu giúp van có độ dẻo dai và khả năng chống nứt vỡ vượt trội so với các loại gang xám thông thường. Sự phối hợp giữa các chi tiết thép không gỉ và cao su NBR/EPDM đảm bảo van vận hành trơn tru và kín khít tuyệt đối.
| STT | Bộ phận (Parts) | Vật liệu (Material) |
|---|---|---|
| 1 | Tay quay (Hand Wheel) | Gang cầu (Ductile Iron) |
| 2 | Nắp van (Bonnet) | Thép không gỉ (Stainless Steel) |
| 3 | Thân van (Body) | Gang cầu (Ductile Iron) |
| 4 | Đĩa van / Vành đệm (Seat) | Gang cầu + Cao su EPDM |
| 5 | Trục van / Pin | Thép không gỉ 304 / Gang cầu |
| 6 | Ngàm nối (Coupling) | Hợp kim nhôm (Aluminium Alloy) |
| 7 | Gioăng (Gasket/O-ring) | Cao su NBR |
Đặc biệt, phần ngàm nối bên ngoài (Coupling Exterior) được làm từ hợp kim nhôm chất lượng cao, giúp việc gắn khớp nối của cuộn vòi diễn ra nhẹ nhàng và chính xác. Lớp cao su EPDM bọc trên đĩa van đảm bảo khả năng đóng kín 100%, ngăn chặn hoàn toàn hiện tượng rò rỉ nước từ đường ống chính vào tủ PCCC, giúp duy trì trạng thái khô ráo cho thiết bị.
Nguyên lý hoạt động
Van góc AUT FIG11 hoạt động dựa trên cơ chế chặn dòng tịnh tiến dọc trục vít thông qua tay quay cơ học. Khi tay quay được xoay theo chiều mở (thông thường là ngược chiều kim đồng hồ), trục van sẽ nhấc đĩa chặn bọc cao su lên khỏi vành đệm (seat) đúc bên trong thân van. Dòng nước áp suất cao từ đường ống chính sẽ đi vào cửa dưới, bẻ hướng 90 độ và thoát ra đầu ngàm nối với lưu lượng lớn để phục vụ công tác chữa cháy.
Khi đóng van, lực vặn từ tay quay ép chặt đĩa van bọc cao su EPDM xuống vành đệm bằng gang cầu. Nhờ tính đàn hồi của cao su và độ phẳng của vành đệm được gia công chính xác, van ngăn chặn hoàn toàn dòng lưu chất ngay cả ở áp suất cao 16 Bar. Thiết kế góc 90 độ không chỉ giúp thay đổi hướng dòng chảy linh hoạt mà còn giúp người vận hành dễ dàng điều tiết lưu lượng nước khi cần thiết thông qua việc điều chỉnh độ mở của tay quay.
Ưu-nhược điểm
Ưu điểm:
- Thân gang cầu GGG50 cho độ bền cơ học cao, chịu được va đập thủy lực và áp suất thử lên đến 24 Bar.
- Sử dụng các chi tiết thép không gỉ giúp chống gỉ sét trục và nắp van, đảm bảo tính sẵn sàng cao sau thời gian dài không sử dụng.
- Ngàm nhôm tiêu chuẩn giúp giảm trọng lượng tổng thể và kết nối cực nhanh với các loại cuộn vòi chữa cháy phổ biến.
- Vận hành tay quay nhẹ nhàng, thiết kế dễ cầm nắm ngay cả khi đeo găng tay bảo hộ chữa cháy.
- Xuất xứ Malaysia mang lại độ tin cậy về tiêu chuẩn sản xuất và quy trình kiểm tra nghiêm ngặt.
Nhược điểm:
- Do làm bằng gang nên trọng lượng vẫn nặng hơn so với các dòng van bằng nhôm hoặc đồng nguyên khối.
- Kết nối ren BSP yêu cầu kỹ thuật quấn băng tan chuẩn để đảm bảo không rò rỉ tại điểm nối giữa van và đường ống.
- Cần bảo trì lớp cao su đĩa van định kỳ nếu nguồn nước chứa nhiều cặn bẩn sắc nhọn.
Ứng dụng
Van góc gang AUT FIG11 là thiết bị gác đền tin cậy cho mọi hệ thống họng nước chữa cháy vách tường. Sản phẩm đáp ứng hoàn hảo các yêu cầu về an toàn cháy nổ cho công trình, đặc biệt là tại các vị trí cần lưu lượng nước lớn và ổn định. Dải nhiệt độ vận hành rộng giúp van thích nghi tốt với cả điều kiện trong nhà và ngoài trời.
Các kịch bản ứng dụng điển hình:
- Tòa nhà cao tầng: Lắp đặt tại tủ PCCC hành lang của chung cư, khách sạn và cao ốc văn phòng hạng A.
- Hạ tầng công nghiệp: Trang bị cho các kho bãi, nhà xưởng sản xuất nơi có nguy cơ cháy lan nhanh.
- Trung tâm thương mại: Hệ thống lấy nước chữa cháy tại các siêu thị, khu vui chơi giải trí.
- Công trình công cộng: Bệnh viện, trường học, nhà ga sân bay nơi yêu cầu thiết bị PCCC có chứng chỉ rõ ràng.
Hướng dẫn lắp đặt và bảo trì
Quy trình lắp đặt AUT FIG11 bắt đầu bằng việc vệ sinh đầu ống ren của hệ thống đường ống chờ. Sử dụng băng keo lụa hoặc keo niêm phong chuyên dụng quấn quanh ren của van, sau đó vặn chặt vào đường ống sao cho tay quay hướng ra phía ngoài tủ PCCC và ngàm nối ở vị trí dễ dàng thao tác nhất. Cần kiểm tra kỹ để đảm bảo gioăng cao su tại ngàm nối (Coupling Gasket) còn nguyên vẹn trước khi hoàn tất thi công.
Công tác bảo trì định kỳ nên được thực hiện 6 tháng một lần. Kỹ thuật viên cần thao tác đóng mở van hoàn toàn vài lần để đảm bảo trục van không bị kẹt và đĩa van vẫn đàn hồi tốt. Kiểm tra ngàm nhôm bên ngoài để chắc chắn không có bụi bẩn hoặc dị vật làm kẹt khớp nối của cuộn vòi. Định kỳ vệ sinh và bôi trơn phần ren trục van sẽ giúp thiết bị luôn hoạt động trơn tru, đảm bảo khả năng phản ứng nhanh nhất khi có hỏa hoạn xảy ra.
