Tổng quan Bueno F602

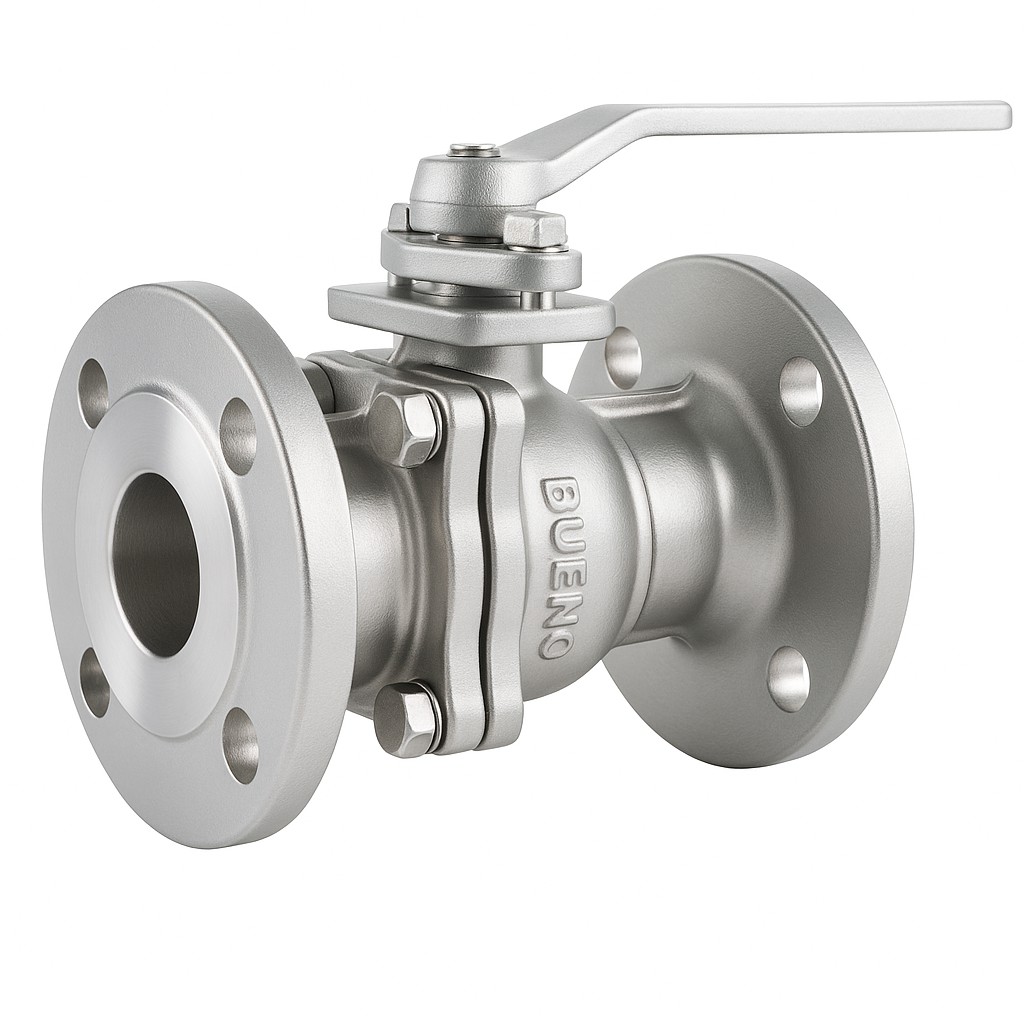

Van bi inox Bueno F602 là dòng van khóa mặt bích tiêu chuẩn JIS 10K cao cấp.
Sản phẩm được sản xuất tại Việt Nam, thuộc danh mục thiết bị chủ lực của Hệ Van Công Nghiệp.
F602 chuyên dùng cho các ứng dụng yêu cầu lưu thông toàn phần (Full port) và độ bền cơ học vượt trội.
Thiết bị sở hữu thiết kế trục chống bung (Blow-out proof stem) đảm bảo an toàn tuyệt đối khi vận hành.
Sản phẩm đạt các tiêu chuẩn quốc tế khắt khe như ASME B16.34 về thiết kế thân van và JIS B 2002 về kích thước.
Bueno F602 mang lại sự tin cậy cao cho hạ tầng kỹ thuật trong Hệ Van Công Nghiệp hiện đại.
Van tích hợp sẵn đế gắn bộ điều khiển tiêu chuẩn ISO 5211, thuận tiện cho việc tự động hóa.
Cấu trúc chống tĩnh điện (Anti-static design) được trang bị sẵn giúp ngăn ngừa rủi ro cháy nổ hiệu quả.
Đây là giải pháp chốt chặn tối ưu cho các môi trường lưu chất có nhiệt độ biến thiên từ -29°C đến 232°C.
Cấu tạo vật liệu
Hệ thống vật liệu của Bueno F602 được chọn lọc khắt khe nhằm kháng lại sự ăn mòn hóa lý.
Sự kết hợp giữa thân inox đúc và bi van gia công tinh xảo giúp thiết bị vận hành trơn tru.
Mọi chi tiết từ trục van đến gioăng đệm TFM-1600 đều bám sát tiêu chuẩn chất lượng của Hệ Van Công Nghiệp.
| Bộ phận | Vật liệu (Material) | Đặc tính kỹ thuật |
|---|---|---|
| Thân & Nắp | SCS13A / SCS14A / SCW410 | Chống ăn mòn, chịu áp JIS 10K |
| Bi van | SCS13A / SCS14A / SCS16A | Gia công bóng, lưu thông Full Port |
| Đệm làm kín | TFM-1600 | Kín khít tuyệt đối, chịu nhiệt cao |
| Trục van | SUS304 / SUS316 / SUS316L | Thiết kế chống bung, độ bền cao |
Dải kích thước
Bueno F602 cung cấp dải kích cỡ mặt bích vô cùng rộng lớn từ DN15 đến DN250 (15A – 250A).
Việc chuẩn hóa kích thước bám sát tiêu chuẩn JIS B 2212 giúp thiết bị dễ dàng lắp đặt vào đường ống.
Sản phẩm sản xuất tại Việt Nam có thiết kế tối ưu, phù hợp cho cả các trục dẫn chính của Hệ Van Công Nghiệp.
Mỗi kích cỡ từ danh định 15A đến 250A đều được quy đổi chuẩn xác bám sát thực tế thi công.
Việc lựa chọn đúng kích thước giúp đảm bảo hiệu suất lưu thông và tính đồng bộ cho toàn bộ hệ thống.

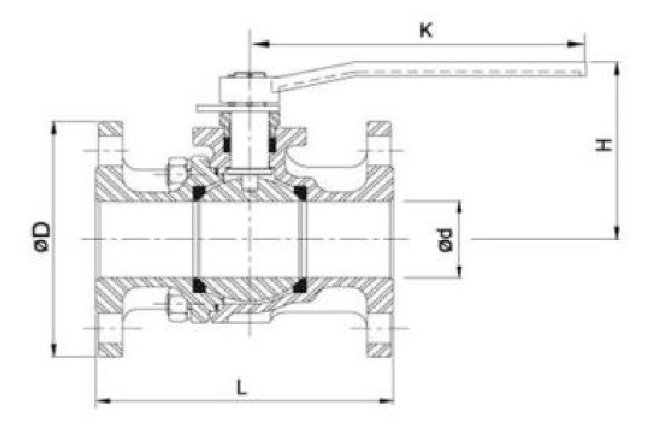

Dưới đây là bảng tra cứu ứng dụng và quy đổi ống phi phù hợp cho dòng van bi mặt bích Bueno F602:
| Kích thước (DN) | Ống phi (mm) | L (mm) | Ứng dụng phù hợp |
|---|---|---|---|
| 15A – 50A | 21mm – 60mm | 108 – 178 | Nhánh dẫn hóa chất, thực phẩm vi sinh |
| 65A – 100A | 76mm – 114mm | 190 – 229 | Trục cấp nước sạch, hệ thống hơi nóng |
| 125A – 200A | 140mm – 219mm | 356 – 450 | Trục chính nhà máy, hạ tầng hóa dầu |
| 250A | 273mm | 533 | Hệ thống cấp thoát nước công suất lớn |
Ưu điểm vận hành
Bueno F602 sở hữu khả năng vận hành ổn định nhờ thiết kế lỗ bi xuyên tâm không gây sụt áp.
Vật liệu inox đặc chủng giúp thiết bị hoạt động bền bỉ trong môi trường axit mà không bị oxy hóa.
Sản phẩm khẳng định chất lượng nội địa đạt chuẩn quốc tế vượt trội trong Hệ Van Công Nghiệp.
- Tiêu chuẩn chống tĩnh điện đảm bảo an toàn tuyệt đối khi dùng cho xăng dầu và dung môi.
- Đế gắn ISO 5211 cho phép nâng cấp lên điều khiển điện hoặc khí nén một cách nhanh chóng.
- Đệm TFM-1600 thế hệ mới tăng cường độ bền cơ học và khả năng làm kín ở áp suất cao.
Thiết bị được thử nghiệm nghiêm ngặt về độ rò rỉ và áp suất JIS 10K trước khi xuất xưởng.
Khả năng chịu nhiệt lên tới 232°C giúp van đáp ứng tốt các yêu cầu khắt khe của ngành hơi bão hòa.
Bueno F602 mang lại giá trị vận hành lâu dài, tối ưu hóa chi phí bảo trì cho Hệ Van Công Nghiệp.
Lưu ý kỹ thuật
Để Hệ Van Công Nghiệp hoạt động ổn định, cần lắp Bueno F602 tại vị trí thuận tiện để thao tác tay gạt.
Khi thi công mặt bích JIS 10K, kỹ thuật viên phải đảm bảo bề mặt sạch sẽ và sử dụng gioăng đệm phù hợp.
Siết bu lông theo thứ tự đối xứng để lực ép dàn đều, tránh gây biến dạng hoặc rò rỉ tại mặt tiếp xúc.
Thực hiện sục rửa đường ống kỹ lưỡng trước khi vận hành nhằm tránh tạp chất làm trầy xước bi inox.
Lắp đặt đúng dải nhiệt độ khuyến cáo để bảo vệ cấu trúc đệm làm kín và duy trì tuổi thọ lâu dài.
Đối với các size lớn từ 150A trở lên, cần có giá đỡ ống phù hợp để giảm ứng suất lên thân van.
Sản phẩm sản xuất tại Việt Nam đảm bảo đầy đủ chứng chỉ xuất xưởng và tiêu chuẩn vật liệu an toàn.
Việc kiểm tra định kỳ tình trạng đóng mở sẽ giúp duy trì hiệu suất bảo vệ của Hệ Van Công Nghiệp.
Bueno F602 mang lại sự vững bền từ thép không gỉ, đồng hành cùng sự ổn định của mọi công trình.
Ứng dụng thực tế
Van bi inox Bueno F602 ứng dụng rộng rãi trong nhà máy hóa chất, lọc dầu và chế biến thực phẩm.
Sản phẩm đóng vai trò khóa chặn chính trong các trạm nén khí công nghiệp và đường dẫn dung môi.
Tại các hệ thống điều hòa Chiller lớn, van được tin dùng nhờ khả năng chịu áp và độ kín tuyệt vời.
Với ưu thế xuất xứ Việt Nam, F602 luôn là lựa chọn hàng đầu cho các dự án ưu tiên vật tư nội địa.
Khả năng vận hành thông minh giúp tiết kiệm chi phí nhân công và nâng cao tính an toàn trong sản xuất.
Minh Hòa cam kết mang lại giải pháp Hệ Van Công Nghiệp chất lượng cao, bền bỉ cho mọi hạ tầng.
