Giới thiệu

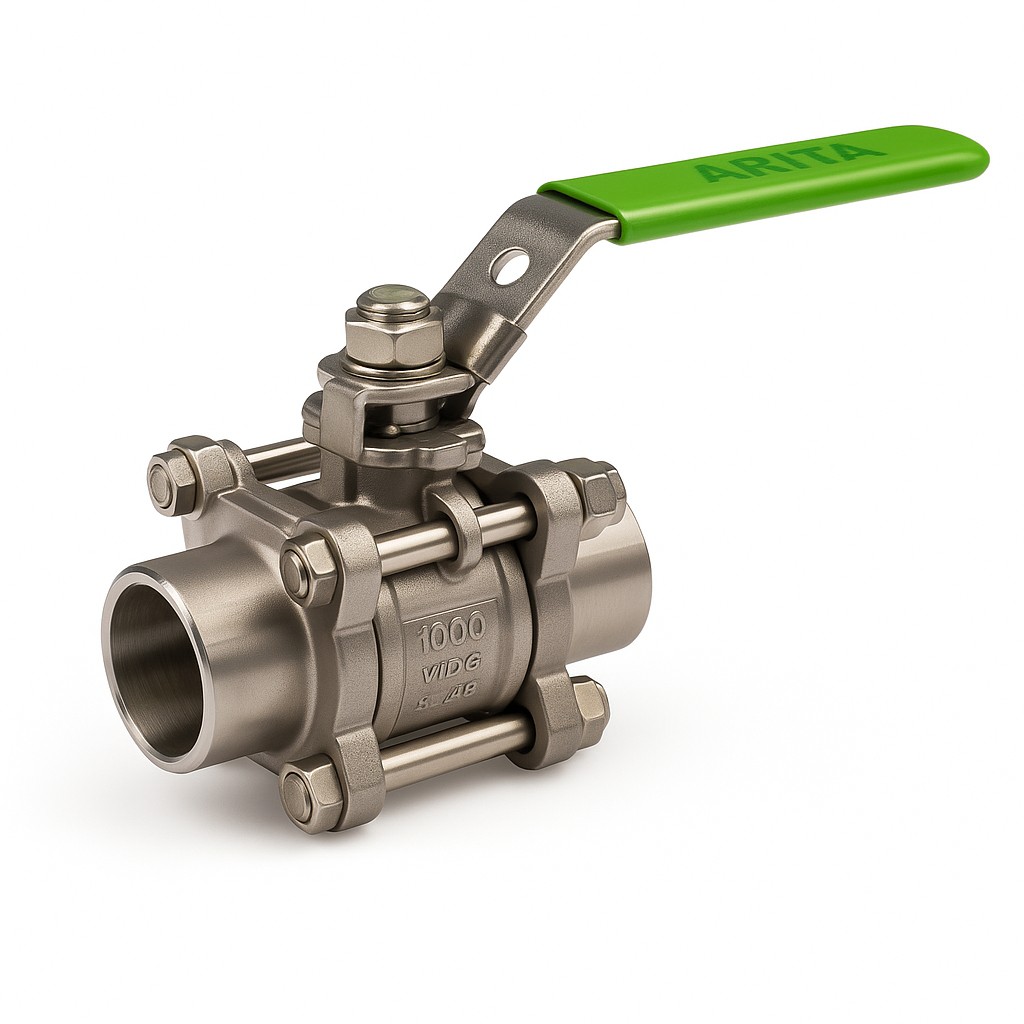

Van bi inox Arita model ARV-100BW-3PC là dòng van bi tay gạt cấu tạo 3 mảnh (3-Piece Body) với kiểu kết nối hàn đối đầu (Butt Welded) chuyên dụng. Đây là dòng sản phẩm cao cấp của thương hiệu Arita – Malaysia, được thiết kế theo dạng “Full Bore” (lỗ trôi đầy), đảm bảo lưu chất đi qua van với lưu lượng tối đa và triệt tiêu hoàn toàn sự sụt giảm áp suất trên hệ thống.
Điểm ưu việt nhất của thiết kế 3 thân trên model ARV-100BW-3PC chính là phần thân giữa (center section) có thể tháo rời hoàn toàn. Đặc điểm này cho phép kỹ thuật viên thực hiện bảo trì, thay thế đệm làm kín hoặc bi van một cách cực kỳ thuận tiện mà không cần phải cắt bỏ các mối hàn cố định ở hai đầu ống dẫn.
Sản phẩm được đúc theo phương pháp đúc đầu tư (Investment cast) từ thép không gỉ (Inox 304 hoặc Inox 316), đáp ứng tiêu chuẩn áp suất 1000 W.O.G. Đây là giải pháp lý tưởng cho các hệ thống đường ống công nghiệp yêu cầu sự chắc chắn tuyệt đối của mối hàn và khả năng chống ăn mòn hóa học cao.
Cấu tạo và vật liệu
Van ARV-100BW-3PC được cấu thành từ các vật liệu chịu nhiệt và chịu lực chọn lọc, giúp van vận hành ổn định trong các môi trường khắc nghiệt.
| STT | Bộ phận | Vật liệu chi tiết | Đặc tính |
|---|---|---|---|
| 1 | Thân van (Body) | Inox 304 / Inox 316 | Dạng 3 mảnh tháo rời |
| 2 | Bi van (Ball) | Inox 304 / Inox 316 | Lỗ trôi đầy (Full Bore) |
| 3 | Đệm bi (Seat) | PTFE / RPTFE / PPL / PEEK | Tùy chọn theo nhiệt độ |
| 4 | Trục van (Stem) | Inox 304 / Inox 316 | Thiết kế chống bung |
| 5 | Tay gạt (Handle) | Inox 304 / Inox 316 | Có khóa an toàn (Lockable) |
Tùy theo yêu cầu kỹ thuật, người dùng có thể lựa chọn vật liệu đệm bi khác nhau: RPTFE chịu nhiệt 200°C, PPL chịu 300°C hoặc PEEK cho môi trường lên tới 350°C. Bề mặt bi van được gia công đạt độ bóng cao giúp giảm mô-men xoắn khi đóng mở và kéo dài tuổi thọ cho bộ phận làm kín.
Nguyên lý hoạt động
Van bi Arita ARV-100BW-3PC vận hành theo cơ chế xoay góc 90 độ. Ở trạng thái mở, lỗ xuyên tâm của bi van trùng khớp hoàn toàn với tiết diện ống, tạo ra một dòng chảy thẳng và mượt mà. Nhờ thiết kế Full Bore, van không gây ra hiện tượng nhiễu loạn dòng chảy ngay cả khi lưu chất di chuyển với tốc độ cao.
Kết nối Butt Weld (hàn đối đầu) tạo ra một mối liên kết đồng nhất về vật liệu giữa van và đường ống, triệt tiêu hoàn toàn rủi ro rò rỉ qua các kẽ ren hoặc gioăng mặt bích. Trục van được thiết kế kiểu “Blowout proof stem”, đảm bảo an toàn tối đa cho kỹ thuật viên vận hành dưới áp lực hệ thống lên đến 1000 Psi.
Ưu-nhược điểm
Model ARV-100BW-3PC là dòng van cao cấp nhất cho các hệ thống ống hàn cố định với nhiều ưu điểm nổi bật:
- Bảo trì linh hoạt: Cấu tạo 3 mảnh giúp tháo rời phần thân giữa để vệ sinh mà không ảnh hưởng đến mối hàn hai đầu.
- Hệ số lưu lượng (Cv) cao: Thiết kế Full Bore giúp lưu chất đi qua tự do, tối ưu hóa năng suất trạm bơm.
- Độ kín tuyệt đối: Mối hàn đối đầu và hệ thống đệm cao cấp ngăn chặn mọi sự thất thoát lưu chất.
- Tính an toàn vượt trội: Tay gạt bọc nhựa có tích hợp thiết bị khóa (Locking device) ngăn ngừa việc vận hành sai quy trình.
- Hạn chế: Chi phí đầu tư ban đầu cao hơn các dòng van ren và yêu cầu kỹ thuật hàn trình độ cao khi lắp đặt.
Ứng dụng
Với kết nối hàn đối đầu chắc chắn và vật liệu inox 316 tùy chọn, Arita ARV-100BW-3PC là lựa chọn hàng đầu cho các nhà máy hóa chất, lọc hóa dầu và các hệ thống hơi nóng (Steam) áp lực cao. Sản phẩm đảm bảo sự bền vững cho hệ thống đường ống trước các rung động cơ học mạnh.
Van cũng được ứng dụng rộng rãi trong các dây chuyền sản xuất thực phẩm, nước giải khát và dược phẩm yêu cầu độ sạch cao. Việc không sử dụng kết nối ren giúp lòng ống trơn tru, hạn chế tối đa việc tích tụ vi khuẩn hoặc cáu cặn tại các điểm nối, đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt.
Hướng dẫn lắp đặt và bảo trì
Lưu ý đặc biệt quan trọng khi lắp đặt ARV-100BW-3PC: Phải tháo phần thân giữa chứa bi và đệm ra trước khi thực hiện hàn hai đầu kết nối vào ống dẫn. Điều này nhằm tránh nhiệt độ cao từ quá trình hàn làm nóng chảy đệm PTFE/RPTFE. Sau khi mối hàn đã nguội tự nhiên, mới tiến hành lắp lại thân giữa và xiết đều các bu lông thân.
Về bảo trì, định kỳ nên kiểm tra độ chặt của các bu lông liên kết 3 thân để đảm bảo nén đệm làm kín đều tay. Nhờ cấu tạo 3 mảnh, việc vệ sinh bi van hoặc thay thế đệm làm kín diễn ra rất nhanh chóng, giúp giảm thiểu thời gian dừng máy cho toàn bộ hệ thống nhà máy.
