Giới thiệu

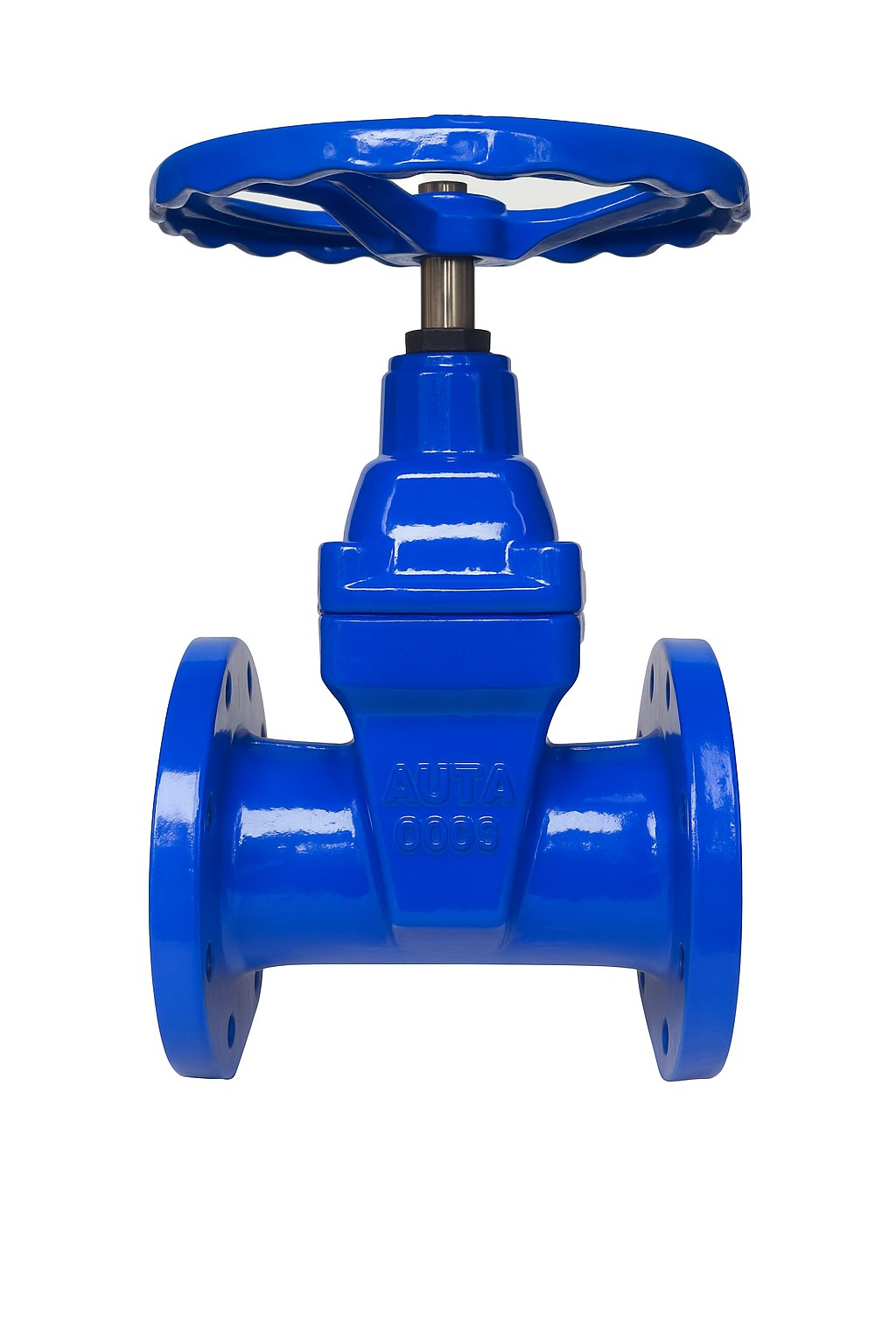

Van cổng AUTA 1100H là dòng van cổng ty chìm lá van bọc cao su (Non-Rising Stem Resilient Seated Gate Valve) chất lượng cao, có xuất xứ từ Malaysia. Sản phẩm được thiết kế để phục vụ các hệ thống cấp thoát nước, xử lý nước thải và các mạng lưới đường ống công nghiệp. Với thiết kế tiên tiến, van đảm bảo khả năng đóng mở nhẹ nhàng, chống cặn bẩn và mang lại độ kín tuyệt đối giúp ngăn ngừa rò rỉ lưu chất.
Model 1100H tuân thủ các tiêu chuẩn kết nối mặt bích phổ biến như EN 1092-2 và BS 4504, giúp dễ dàng tích hợp vào nhiều hệ thống hạ tầng tại Việt Nam. Toàn bộ bề mặt trong và ngoài của van được phủ lớp sơn bột Epoxy bằng công nghệ Fusion Bonded với độ dày tối thiểu 250 micron. Lớp phủ này không chỉ tạo tính thẩm mỹ mà còn bảo vệ thiết bị khỏi sự ăn mòn và oxy hóa trong môi trường làm việc khắc nghiệt.
Van có dải kích thước từ DN50 đến DN300, phù hợp cho nhiều quy mô công trình khác nhau. Đặc biệt, AUTA 1100H hỗ trợ dải áp suất làm việc đa dạng bao gồm PN10, PN16 và thậm chí lên đến PN25. Sự bền bỉ và hiệu suất vận hành ổn định giúp sản phẩm trở thành lựa chọn tin cậy cho các dự án hạ tầng kỹ thuật và nhà máy sản xuất.
Cấu tạo và vật liệu
Van cổng AUTA 1100H được chế tạo từ các vật liệu chọn lọc nhằm tối ưu hóa tuổi thọ và khả năng chịu áp lực. Thân van (Body) và nắp van (Bonnet) được làm từ gang cầu GGG50, giúp thiết bị có độ bền kéo cao và khả năng chịu va đập tốt hơn nhiều so với gang xám. Lá van (Disc) là sự kết hợp giữa lõi gang cầu và lớp bọc cao su EPDM đàn hồi, đảm bảo độ kín khít 100%.
Trục van (Stem) sử dụng thép không gỉ SS420 có độ cứng cao và khả năng chống gỉ sét tuyệt vời. Hệ thống làm kín sử dụng các vòng đệm O-Ring bằng cao su NBR, kết hợp với các chi tiết truyền động như đai ốc trục và vòng đệm đẩy bằng đồng (Brass). Việc sử dụng đồng cho các bộ phận chuyển động giúp giảm ma sát tối đa, từ đó giúp người dùng vận hành tay quay một cách nhẹ nhàng nhất.
| STT | Tên bộ phận | Vật liệu chế tạo |
|---|---|---|
| 1 | Thân & Nắp van | Gang cầu GGG50 |
| 2 | Đĩa van (Lá van) | Gang cầu + Cao su EPDM |
| 3 | Trục van | Thép không gỉ SS420 |
| 4 | Đai ốc trục & Vòng đệm | Đồng (Brass) |
| 5 | Bulông & Vòng đệm | Thép không gỉ SS304 |
| 6 | Lớp phủ | Sơn bột Epoxy (250 micron) |
Nguyên lý hoạt động
Van cổng AUTA 1100H vận hành dựa trên cơ chế nâng hạ đĩa van theo phương thẳng đứng vuông góc với hướng dòng chảy. Khi quay tay quay (Handwheel) theo chiều kim đồng hồ, trục vít quay làm đĩa van hạ xuống vị trí thấp nhất để chặn hoàn toàn dòng lưu chất. Nhờ tính đàn hồi của lớp cao su EPDM bọc ngoài đĩa van, thiết bị sẽ bịt kín lòng van, ngăn chặn mọi sự rò rỉ dù là nhỏ nhất.
Để mở van, người vận hành xoay tay quay theo chiều ngược lại, đĩa van sẽ được kéo lên phía trên nắp van. Vì là dòng ty chìm (Non-Rising Stem), phần trục van chỉ quay tròn tại chỗ mà không nhô lên cao, giúp kích thước tổng thể của van không thay đổi khi vận hành. Thiết kế này đặc biệt hiệu quả khi lắp đặt trong không gian hẹp hoặc dưới các hố ga sâu nơi diện tích thao tác bị hạn chế.
Ưu-nhược điểm
Ưu điểm nổi bật nhất của AUTA 1100H là khả năng chịu áp lực lên tới PN25, vượt trội hơn so với nhiều dòng van cổng tiêu chuẩn khác. Lớp sơn Epoxy dày và hệ thống bulông SS304 giúp van hoạt động bền bỉ, không bị rỉ sét ngay cả trong môi trường ẩm ướt. Lòng van trơn nhẵn, thông suốt khi mở hoàn toàn giúp dòng chảy đi qua ổn định, không gây sụt áp hay tích tụ rác bẩn tại đáy van.
- Vật liệu gang cầu GGG50 và trục SS420 mang lại độ bền cơ học và chống ăn mòn cực tốt.
- Thiết kế ty chìm giúp tiết kiệm không gian lắp đặt và bảo vệ trục van khỏi tác động môi trường.
- Đạt độ kín khít tuyệt đối 100% nhờ lá van bọc cao su EPDM chất lượng cao.
- Hạn chế: Nhiệt độ làm việc giới hạn từ 0°C đến 80°C, không phù hợp cho các hệ thống hơi nóng hoặc dầu nhiệt độ cao.
Ứng dụng
Van cổng AUTA 1100H là thành phần quan trọng trong các trạm bơm cấp nước sạch và hệ thống xử lý nước thải đô thị. Sản phẩm thường được lắp đặt tại các hố ga, các trục chính dẫn nước để phục vụ mục đích đóng ngắt dòng chảy khi cần bảo trì. Với chất lượng hoàn thiện cao, van cũng thường xuất hiện trong các hệ thống phòng cháy chữa cháy (PCCC) của các tòa nhà cao tầng.
Ngoài ra, thiết bị còn được ứng dụng rộng rãi trong các khu công nghiệp, nhà máy thực phẩm và các công trình thủy lợi. Vật liệu làm kín đạt tiêu chuẩn an toàn cho nước sạch, đảm bảo không làm ô nhiễm nguồn nước sinh hoạt. Tính đồng bộ và khả năng chịu áp suất cao khiến 1100H trở thành giải pháp ưu tiên cho các đơn vị tư vấn thiết kế và nhà thầu M&E.
Hướng dẫn lắp đặt và bảo trì
Trước khi lắp đặt, cần làm sạch lòng ống và mặt bích để loại bỏ xỉ hàn hoặc đá sỏi có thể gây tổn thương lớp cao su của lá van. Lắp van đúng tâm với đường ống, sử dụng gioăng đệm mặt bích phù hợp và siết bu lông đối xứng để đảm bảo lực ép đồng đều. Mặc dù có nắp che bụi (Dust Cover), vẫn nên tránh lắp đặt van ở những nơi có quá nhiều bùn đất bao phủ trực tiếp lên cổ van.
Công tác bảo trì định kỳ bao gồm việc thực hiện chu trình đóng mở hoàn toàn van từ 1-2 lần mỗi quý để kiểm tra độ trơn tru. Kiểm tra tình trạng rò rỉ tại nắp van và thay thế các vòng đệm O-Ring nếu cần thiết sau thời gian dài sử dụng. Nhờ cấu tạo đơn giản và vật liệu bền bỉ, van cổng AUTA 1100H có chi phí bảo dưỡng thấp và tuổi thọ vận hành rất cao nếu được sử dụng đúng cách.
