Mô tả
Giới thiệu

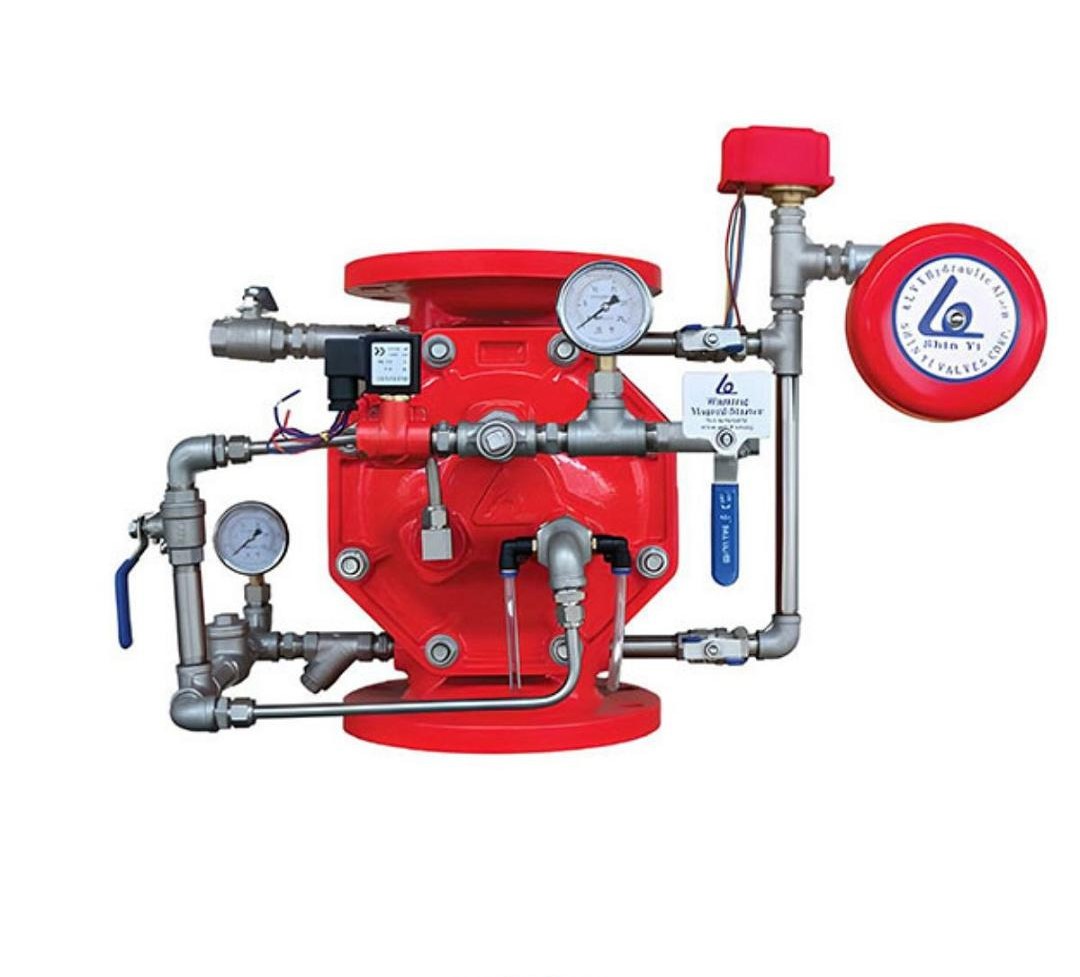

Van xả tràn Shinyi DGVX là loại van điều khiển màng, hoạt động theo nguyên lý thủy lực, được sử dụng để kiểm soát nguồn cấp nước trong hệ thống chữa cháy tràn ngập. Khác với van báo động thông thường, van xả tràn được kích hoạt thông qua tín hiệu từ các cảm biến nhiệt, khói hoặc nút nhấn khẩn cấp gửi về tủ điều khiển trung tâm. Khi nhận tín hiệu, van điện từ (Solenoid Valve) sẽ mở để xả áp suất khóa, giúp nước tràn vào hệ thống bảo vệ ngay lập tức.
Sản phẩm được chế tạo bám sát các tiêu chuẩn kỹ thuật như ISO 6182-2, TCVN 6305-2 và FM Class 1041. Điều này khẳng định chất lượng vượt trội của hàng Việt Nam trong việc đáp ứng các yêu cầu an toàn phòng cháy khắt khe nhất. Với dải kích thước từ DN65 đến DN250, DGVX phù hợp cho nhiều quy mô hệ thống từ nhà xưởng sản xuất đến các kho chứa hóa chất nguy hiểm.
- Tiêu chuẩn thiết kế: ISO 6182-2, TCVN 6305-2, FM Class 1041, GB 50974.
- Kích thước danh định: DN65 – DN250.
- Áp suất làm việc định mức: PN16 (1.6 MPa).
- Kiểu kết nối: Mặt bích tiêu chuẩn EN 1092-2 (PN10/PN16).
Cấu tạo và vật liệu
Cấu tạo của Shinyi DGVX là sự kết hợp giữa thân van chính mạnh mẽ và hệ thống ống dẫn (Trim) điều khiển tinh vi. Thân van được đúc từ gang cầu (Ductile Iron GGG50), loại vật liệu có độ bền kéo cao và khả năng chống va đập thủy lực xuất sắc. Màng ngăn (Diaphragm) bên trong là bộ phận quan trọng nhất, được chế tạo từ cao su gia cường sợi tổng hợp để đảm bảo độ đàn hồi và tuổi thọ vận hành lâu dài.
| Bộ phận | Vật liệu chính | Chức năng |
|---|---|---|
| Thân van chính | Gang cầu (GGG50) | Chịu áp lực hệ thống và kết nối bích |
| Màng ngăn (Diaphragm) | Cao su EPDM gia cường | Ngăn chặn hoặc cho phép dòng chảy đi qua |
| Van điện từ (Solenoid) | Inox / Đồng | Kích hoạt xả áp buồng ngăn bằng tín hiệu điện |
| Đồng hồ áp suất | Thép không gỉ / Thép | Giám sát áp suất buồng ngăn và nguồn cấp |
| Hệ thống ống dẫn (Trim) | Inox 304 / Đồng | Dẫn dòng điều khiển thủy lực |
Bên ngoài thân van được sơn phủ lớp Epoxy tĩnh điện màu đỏ dày tối thiểu 250 µm, giúp bảo vệ thiết bị khỏi sự ăn mòn và oxy hóa trong môi trường công nghiệp. Các phụ kiện đi kèm như lọc chữ Y, van bi và van một chiều trong cụm Trim đều được làm từ vật liệu chống gỉ, đảm bảo đường dẫn điều khiển luôn thông suốt.
Nguyên lý hoạt động
Nguyên lý của Shinyi DGVX dựa trên sự chênh lệch áp suất giữa buồng ngăn (priming chamber) và nguồn cấp nước. Ở trạng thái chờ, nước từ nguồn cấp qua hệ thống Trim đi vào buồng ngăn, đẩy màng cao su ép chặt xuống vành đệm để khóa dòng chảy chính. Áp suất trong buồng ngăn luôn được duy trì bằng với áp suất nguồn cấp nhờ cụm van một chiều và tiết lưu.
Khi có hỏa hoạn, cảm biến gửi tín hiệu về tủ trung tâm để kích hoạt van điện từ (Solenoid Valve) mở ra. Ngay lập tức, nước trong buồng ngăn bị xả ra ngoài, làm mất áp suất đối kháng phía trên màng ngăn. Áp lực nước từ nguồn cấp phía dưới sẽ đẩy màng ngăn lên, giúp van chuyển sang trạng thái mở hoàn toàn, đưa nước đến các béc phun Drencher để dập tắt đám cháy trên toàn bộ khu vực bảo vệ.
Ưu-nhược điểm
Ưu điểm:
- Tốc độ phản ứng cực nhanh, cung cấp lượng nước lớn tức thì cho hệ thống chữa cháy tràn ngập.
- Hỗ trợ đa dạng phương thức kích hoạt: bằng điện (solenoid), bằng tay (emergency release) hoặc bằng thủy lực/khí nén.
- Vật liệu gang cầu GGG50 và màng ngăn EPDM bền bỉ, chịu được áp suất cao PN16.
- Sản xuất trong nước giúp tối ưu chi phí bảo trì, linh kiện thay thế luôn sẵn có và đạt chuẩn TCVN.
- Lớp sơn Epoxy tĩnh điện bảo vệ hoàn hảo cho thiết bị trong điều kiện môi trường khắc nghiệt.
Nhược điểm:
- Cấu tạo cụm van (Trim) khá phức tạp, đòi hỏi kỹ thuật viên có chuyên môn cao khi lắp đặt và căn chỉnh.
- Nhạy cảm với cặn bẩn trong nguồn nước; nếu lọc chữ Y bị tắc, van có thể không hoạt động chính xác.
- Cần nguồn điện dự phòng cho tủ điều khiển để kích hoạt van điện từ trong trường hợp mất điện lưới.
Ứng dụng
Van xả tràn Shinyi DGVX được thiết kế để bảo vệ các khu vực có tốc độ cháy lan nhanh hoặc yêu cầu lượng nước chữa cháy cực lớn trong thời gian ngắn. Khả năng vận hành tự động thông qua hệ thống cảm biến giúp DGVX trở thành “người gác đền” đáng tin cậy cho các hạ tầng năng lượng và sản xuất.
Các ứng dụng tiêu biểu trong thực tế:
- Kho xăng dầu & Hóa chất: Chữa cháy tràn ngập và làm mát bồn chứa để ngăn ngừa nổ.
- Nhà máy điện & Trạm biến áp: Bảo vệ các máy biến thế và khu vực máy phát điện.
- Nhà xưởng sản xuất: Các xưởng gỗ, may mặc hoặc khu vực chứa vật liệu dễ cháy diện rộng.
- Sân bay & Cảng biển: Bảo vệ các nhà treo máy bay (hangar) và kho bãi hàng hóa.
- Tầng hầm đỗ xe: Hệ thống phun màn nước ngăn cháy cho các khu vực rộng lớn.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt Shinyi DGVX, cần đảm bảo van được đặt thẳng đứng và không gian xung quanh đủ rộng để thao tác bảo trì cụm Trim. Phải lắp đặt lọc chữ Y phía trước đường ống cấp nước điều khiển để bảo vệ van điện từ và các lỗ tiết lưu. Đường ống xả từ buồng ngăn phải được dẫn đến vị trí thoát nước an toàn, tránh để nước xả làm hư hại các thiết bị xung quanh khi van kích hoạt.
Công tác bảo trì định kỳ là yếu tố tiên quyết để đảm bảo hệ thống không bị “ngủ quên”. Hàng tháng, cần kiểm tra các chỉ số trên đồng hồ áp suất buồng ngăn và nguồn cấp; chúng phải luôn ở trạng thái cân bằng. Hàng quý, nên thực hiện test kích hoạt bằng tay qua van xả khẩn cấp (Emergency Release) để kiểm tra độ nhạy của màng ngăn. Vệ sinh lưới lọc định kỳ giúp ngăn chặn cặn bẩn tích tụ, đảm bảo dòng chảy điều khiển luôn sẵn sàng cho tình huống khẩn cấp.
