Giới thiệu

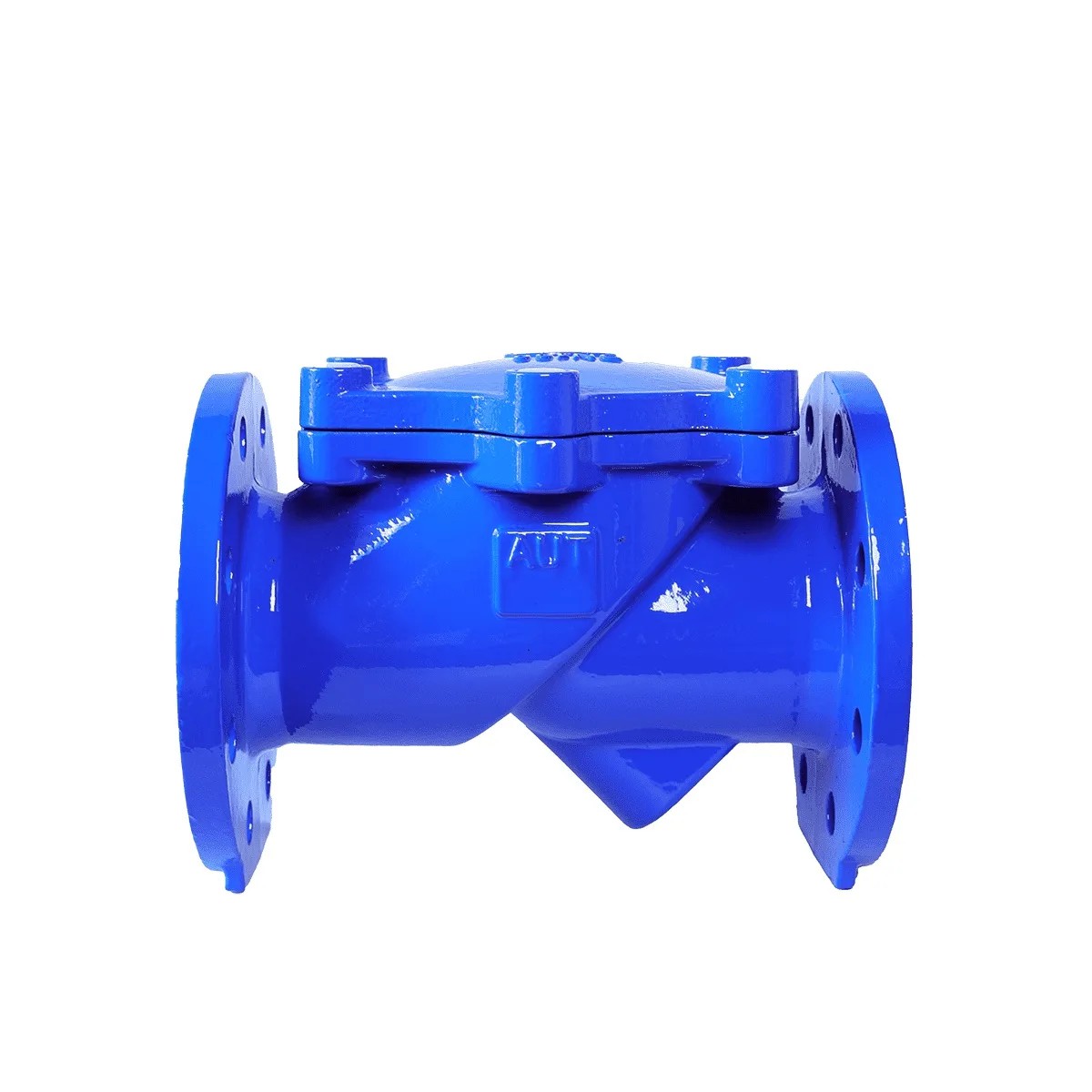

Van 1 chiều gang lá lật AUT model FIG02 là dòng thiết bị kiểm soát dòng chảy chất lượng cao đến từ thương hiệu AUT VALVE (GPRO VALVE SDN BHD). Sản phẩm được thiết kế theo dạng lá lật góc 45 độ, chuyên dụng để ngăn chặn dòng chảy ngược và bảo vệ an toàn cho hệ thống máy bơm.
Với thân van chế tạo từ gang cầu (Ductile Iron) mã EN GJS 500-7, FIG02 sở hữu độ bền cơ học vượt trội và khả năng chịu va đập tốt. Thiết kế tuân thủ tiêu chuẩn BS 5153:1994 Type A giúp van đạt được hiệu suất vận hành ổn định trong các hệ thống cấp thoát nước hiện đại.
Sản phẩm được bảo vệ bằng lớp sơn phủ Epoxy tĩnh điện (Electrostatic Powder Epoxy), giúp chống ăn mòn hiệu quả trong các môi trường độ ẩm cao. Đây là giải pháp tin cậy cho các công trình hạ tầng, tòa nhà cao tầng và các hệ thống phòng cháy chữa cháy quy mô lớn.
Cấu tạo và vật liệu
Model FIG02 sử dụng vật liệu gang cầu cao cấp cho các bộ phận chịu lực chính, kết hợp với đĩa van bọc cao su để tối ưu khả năng làm kín. Sự phối hợp vật liệu này giúp van vận hành êm ái và giảm thiểu tối đa hiện tượng mài mòn cơ học.
| STT | Bộ phận (Items) | Vật liệu (Material) | Tiêu chuẩn (Standard) |
|---|---|---|---|
| 1 | Nắp van (Bonnet) | Gang cầu (Ductile Iron) | EN GJS 500-7 |
| 2 | Gioăng nắp (Gasket) | Cao su EPDM | EPDM |
| 3 | Thân van (Body) | Gang cầu (Ductile Iron) | EN GJS 500-7 |
| 4 | Đĩa van (Valve plate) | Thép Carbon bọc cao su EPDM | Commercial and EPDM |
| 5 | Bu lông lục giác (Bolt) | Thép không gỉ (Stainless steel) | AISI 420 |
Thiết kế đĩa van bằng thép bọc cao su EPDM hoàn toàn giúp van đạt độ kín khít tuyệt đối ngay cả khi áp suất dòng chảy thấp. Trục van và bu lông bằng inox AISI 420 đảm bảo độ linh hoạt cho lá lật, chống kẹt do gỉ sét sau thời gian dài ngâm trong lưu chất.
Nguyên lý hoạt động
Van 1 chiều AUT FIG02 vận hành theo cơ chế lá lật góc 45 độ hoàn toàn tự động dựa trên động lực học của dòng nước. Khi máy bơm hoạt động, áp lực nước đẩy đĩa van lật lên, tạo lối thông cho lưu chất đi xuyên qua thân van vào hệ thống.
Ngay khi dòng chảy dừng lại hoặc có dấu hiệu chảy ngược, trọng lượng của đĩa van kết hợp với áp suất phản hồi sẽ đẩy đĩa về vị trí đóng. Đĩa bọc cao su sẽ ép chặt vào ghế van đúc liền trên thân gang, ngăn chặn hoàn toàn nước quay trở lại phía máy bơm.
Góc lật 45 độ giúp giảm quãng đường di chuyển của đĩa van, từ đó rút ngắn thời gian đóng và giảm thiểu tiếng ồn va đập thủy lực. Cơ chế này vận hành mà không cần nguồn năng lượng bên ngoài, giúp hệ thống hoạt động liên tục và tiết kiệm chi phí vận hành.
Ưu-nhược điểm
Sản phẩm mang thương hiệu AUT nổi tiếng với độ bền cao và khả năng tương thích tuyệt vời với các tiêu chuẩn đường ống quốc tế. Dưới đây là các đặc tính kỹ thuật quan trọng giúp kỹ sư đánh giá chính xác hiệu năng của model FIG02.
- Áp suất làm việc: Hỗ trợ cả hai tiêu chuẩn áp lực PN10 và PN16 tùy theo nhu cầu hệ thống.
- Chống ăn mòn vượt trội: Lớp sơn Epoxy tĩnh điện bảo vệ toàn diện mặt trong và mặt ngoài của thân van.
- Dải kích thước rộng: Cung cấp đầy đủ các size từ DN50 đến DN300, phù hợp cho nhiều quy mô đường ống.
- Tiêu chuẩn kết nối: Mặt bích sản xuất theo chuẩn BS 4504, dễ dàng lắp đặt đồng bộ tại Việt Nam.
- Hạn chế: Nhiệt độ làm việc phụ thuộc vào giới hạn của cao su EPDM, phù hợp nhất cho môi trường nước sạch và nước thải nhẹ.
Ưu điểm lớn nhất là cấu tạo gang cầu GJS 500-7 giúp van có trọng lượng nhẹ hơn gang xám nhưng chịu được áp suất thử nghiệm cao hơn (theo chuẩn BS 6755). Người dùng cần lưu ý lắp đặt đúng phương vị nằm ngang để đĩa van hoạt động chính xác và bền bỉ nhất theo thiết kế.
Ứng dụng
Van 1 chiều gang AUT FIG02 là lựa chọn lý tưởng cho các môi trường lưu chất phổ biến như Nước sạch và Nước thải công nghiệp. Sản phẩm được lắp đặt phổ biến trong các trạm bơm cấp nước đô thị, các nhà máy xử lý nước và hệ thống điều hòa HVAC.
Trong lĩnh vực phòng cháy chữa cháy (PCCC), van đóng vai trò ngăn dòng chảy ngược tại cụm bơm và các họng tiếp nước. Độ kín tuyệt đối của đĩa bọc cao su giúp duy trì áp suất ổn định cho mạng lưới đường ống chính của tòa nhà và nhà xưởng.
Với dải DN50-DN300, sản phẩm đáp ứng tốt yêu cầu của các dự án hạ tầng kỹ thuật, khu công nghiệp và các tòa nhà cao tầng. Sự bền bỉ của vật liệu gang cầu giúp giảm thiểu tối đa chi phí thay thế và bảo trì trong suốt vòng đời dự án.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van AUT FIG02, thợ kỹ thuật phải đảm bảo hướng mũi tên trên thân van trùng khớp với hướng di chuyển của lưu chất. Van nên được ưu tiên lắp đặt trên các đoạn ống nằm ngang để lá lật hoạt động tối ưu dưới tác động của trọng lực.
Sử dụng gioăng đệm mặt bích phù hợp và xiết bu lông theo hình đối xứng để đảm bảo độ kín khít cho mối nối mặt bích BS 4504. Trước khi vận hành, cần kiểm tra và vệ sinh sạch các tạp chất trong đường ống để tránh làm xước lớp cao su bọc trên đĩa van.
Về bảo trì, định kỳ 6-12 tháng nên mở nắp van (Bonnet) để kiểm tra tình trạng đĩa và gioăng làm kín. Thiết kế nắp rời giúp việc vệ sinh cặn bẩn hoặc thay thế phụ tùng diễn ra nhanh chóng mà không cần tháo toàn bộ thân van khỏi hệ thống đường ống.
