Giới thiệu

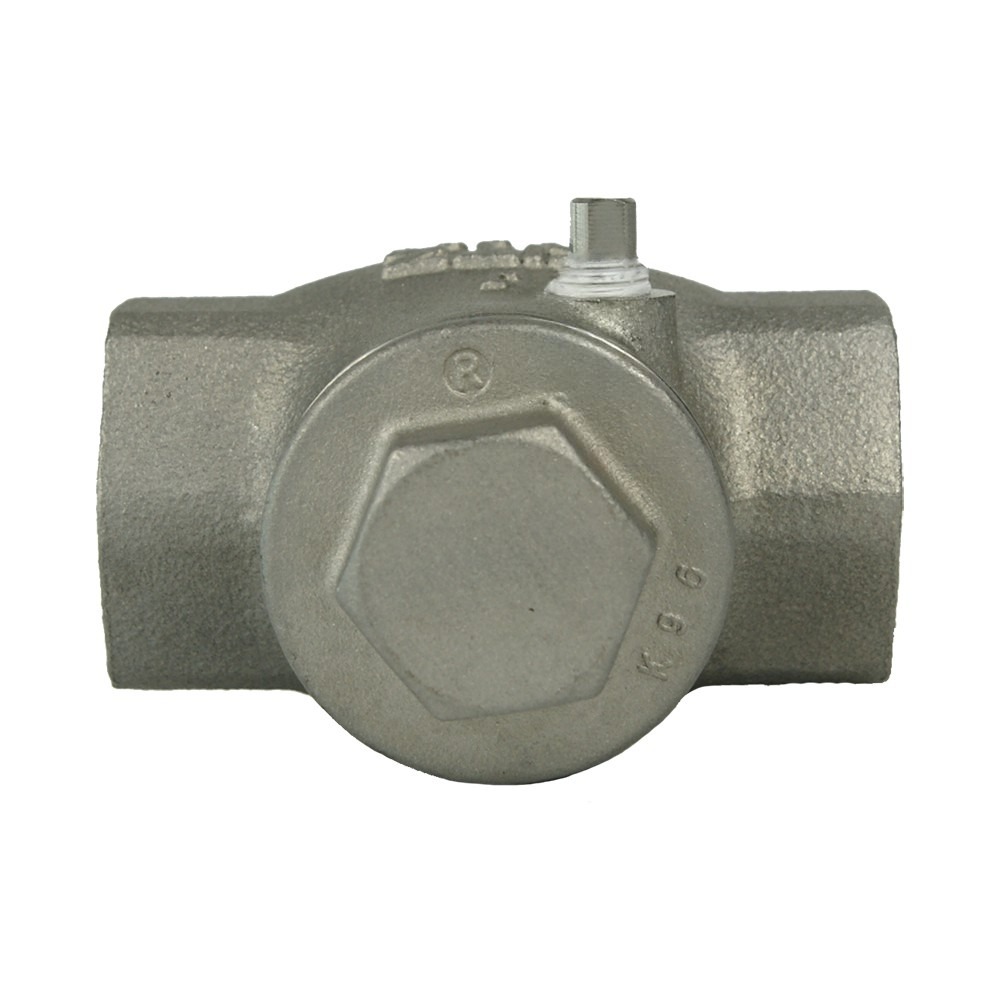

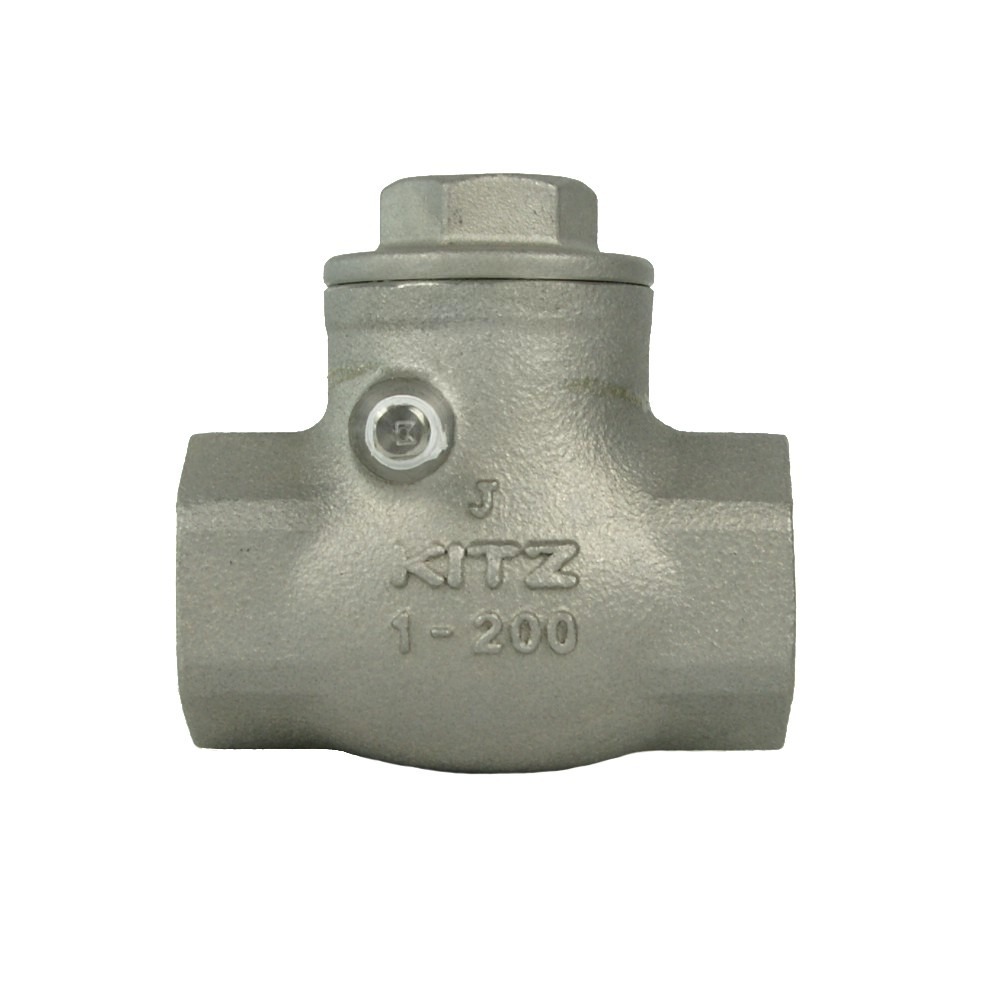

Van 1 chiều inox Kitz model UO là dòng van lá lật (Swing Check Valve) cao cấp thuộc phân khúc thép không gỉ (Stainless Steel) của tập đoàn Kitz Nhật Bản. Thiết bị được thiết kế chuyên dụng cho các hệ thống đường ống yêu cầu khả năng chống ăn mòn tuyệt đối và độ bền cao trong môi trường lưu chất khắc nghiệt.
Với thân van được đúc từ inox SCS13A (tương đương Inox 304), model UO đáp ứng tiêu chuẩn áp suất 10K theo chuẩn JIS Nhật Bản. Sản phẩm sử dụng kiểu nắp ren (Screwed Cap) nhỏ gọn, giúp tối ưu hóa không gian lắp đặt mà vẫn đảm bảo khả năng chặn dòng chảy ngược hiệu quả để bảo vệ máy bơm và các thiết bị đo lường.
Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn mặt bích JIS B2220 cho các phiên bản nối bích (UOB) và tiêu chuẩn ren JIS B0203 cho phiên bản nối ren (UO). Đây là lựa chọn hàng đầu cho các nhà máy hóa chất, thực phẩm, dược phẩm và các hệ thống xử lý nước thải tại Việt Nam.
Cấu tạo và vật liệu
Van Kitz UO được chế tạo hoàn toàn từ các dòng thép không gỉ chất lượng cao, giúp thiết bị kháng lại sự xâm thực của hóa chất và oxy hóa môi trường. Dưới đây là bảng chi tiết vật liệu cấu tạo:
| STT | Bộ phận | Vật liệu Model UO | Vật liệu Model UOM |
|---|---|---|---|
| 1 | Thân van (Body) | Inox 304 (SCS13A) | Inox 316 (SCS14A) |
| 2 | Nắp van (Cap) | Inox 304 (SCS13A) | Inox 316 (SCS14A) |
| 3 | Đĩa van (Disc) | Inox 304 (SUS304) | Inox 316 (SUS316) |
| 4 | Trục chốt (Hinge Pin) | Inox 304 (SUS304) | Inox 316 (SUS316) |
Việc sử dụng inox đúc nguyên khối giúp van duy trì bề mặt lòng van trơn láng, hạn chế tối đa tình trạng bám cặn bẩn hay gỉ sét. Phiên bản nâng cấp UOM (SCS14A/Inox 316) còn tăng cường khả năng chịu đựng trong môi trường nước biển hoặc các axit nồng độ cao.
Nguyên lý hoạt động
Van 1 chiều Kitz UO vận hành theo cơ chế lá lật (Swing Type) hoàn toàn tự động dựa trên động lực học của dòng chảy. Khi máy bơm khởi động, áp lực lưu chất đẩy đĩa van inox nhấc lên, xoay quanh trục chốt để mở thông đường ống theo một hướng duy nhất.
Nhờ thiết kế lá lật tịnh tiến đơn giản, dòng lưu chất đi qua van với độ cản cực thấp, giúp giảm thiểu hiện tượng sụt áp và tiết kiệm điện năng cho hệ thống bơm. Cơ chế này hoạt động rất nhạy ngay cả khi áp suất dòng chảy ở mức trung bình.
Ngay khi dòng chảy dừng lại hoặc có áp suất dồn ngược, trọng lượng của đĩa van inox kết hợp với áp lực ngược sẽ đẩy đĩa về vị trí đóng. Bề mặt kim loại của đĩa van ép chặt vào ghế van đúc liền trên thân gang, tạo thành một rào cản kín mít, chặn đứng hoàn toàn lưu chất chảy ngược lại phía nguồn cấp.
Ưu-nhược điểm
Dòng van inox Kitz UO được giới kỹ thuật đánh giá cao nhờ sự bền bỉ tuyệt đối trong các môi trường khắc nghiệt nhất. Dưới đây là các đặc tính kỹ thuật chi tiết:
- Chống ăn mòn tuyệt vời: Vật liệu inox 304/316 giúp van miễn nhiễm với gỉ sét và hóa chất ăn mòn.
- Chịu nhiệt độ cao: Vận hành ổn định trong dải nhiệt độ rộng, đạt mức 1.0 MPa tại nhiệt độ lên tới 180°C.
- Kết nối linh hoạt: Đầu ren JIS B0203 chắc chắn, dễ dàng lắp đặt vào các đường ống inox nhỏ trong phòng máy hoặc phòng thí nghiệm.
- Độ sạch cao: Bề mặt inox nhẵn bóng, phù hợp cho các tiêu chuẩn vệ sinh an toàn thực phẩm và dược phẩm.
- Hạn chế: Do cơ chế lá lật trọng lực, van bắt buộc phải được lắp đặt trên đoạn ống nằm ngang để đạt độ kín tốt nhất khi đóng.
Ưu điểm vượt trội của sản phẩm là tuổi thọ cực cao, hầu như không cần thay thế trong suốt vòng đời của hệ thống nếu sử dụng đúng môi chất. Tuy nhiên, khi lắp đặt cần chú ý hướng mũi tên đúc nổi để đảm bảo van chặn dòng đúng kỹ thuật.
Ứng dụng
Với vật liệu inox SCS13A/SCS14A, Kitz UO là giải pháp lý tưởng cho các hệ thống dẫn hóa chất, dung dịch axit nhẹ, kiềm và nước thải công nghiệp. Sản phẩm thường xuất hiện phổ biến trong các dây chuyền sản xuất nước giải khát, bia rượu và chế biến thực phẩm sạch.
Van cũng được ứng dụng rộng rãi trong các hệ thống hơi nóng áp suất thấp, đường ống dẫn khí nén và các thiết bị y tế đòi hỏi độ vô trùng cao. Tính thẩm mỹ và sạch sẽ của inox giúp van giữ được trạng thái tốt nhất ngay cả khi lắp đặt tại các khu vực tiếp xúc trực tiếp với hóa chất tẩy rửa.
Dải kích thước từ DN10 đến DN50 (size 3/8″ đến 2″) giúp van đáp ứng tốt nhu cầu của các đường ống nhánh, các cụm thiết bị phân phối nhỏ. Đây là linh kiện then chốt giúp duy trì sự tinh khiết của lưu chất và bảo vệ an toàn cho toàn bộ quy trình sản xuất.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van Kitz UO, thợ kỹ thuật cần lưu ý hướng mũi tên chỉ chiều dòng chảy trên thân van phải trùng với hướng chảy của lưu chất. Van nên được lắp đặt trên các đoạn ống nằm ngang để lá lật hoạt động chính xác và đóng kín hoàn toàn dưới tác động của trọng lực.
Sử dụng băng tan chịu nhiệt (PTFE) tại các đầu ren kết nối để đảm bảo độ kín khít dưới áp suất 10 Bar. Khi thi công, nên sử dụng mỏ lết vừa vặn, tránh dùng lực quá mạnh lên thân inox để không làm biến dạng đĩa van hoặc làm hỏng ren.
Về bảo trì, định kỳ 6-12 tháng nên kiểm tra xem van có bị kẹt do cặn bám cứng vào trục chốt hay không. Nhờ thiết kế nắp ren (Screwed Cap) dễ tháo rời, bạn có thể vệ sinh lòng van và kiểm tra độ mòn của đĩa van một cách nhanh chóng mà không cần tháo toàn bộ van ra khỏi hệ thống.
