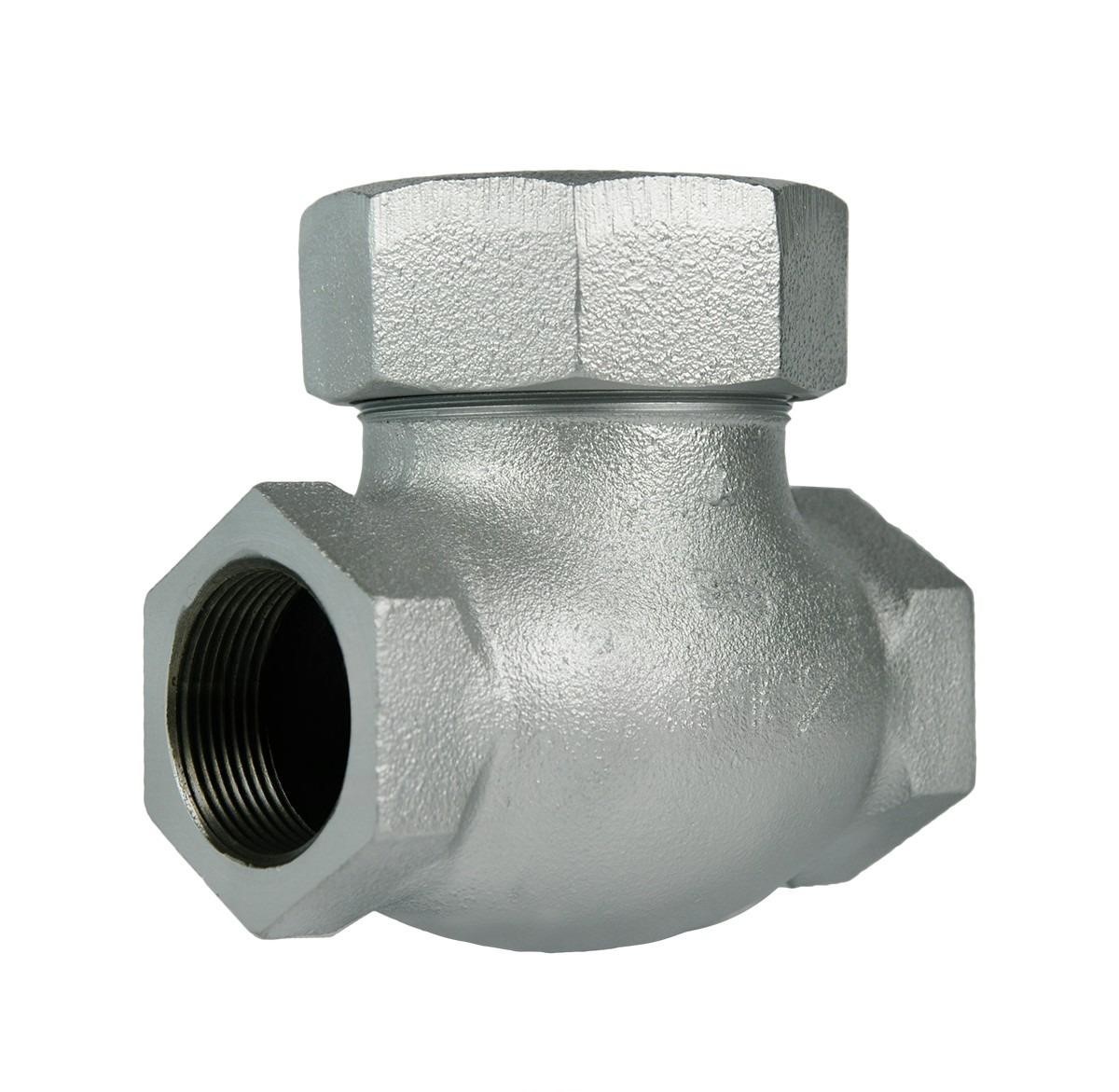

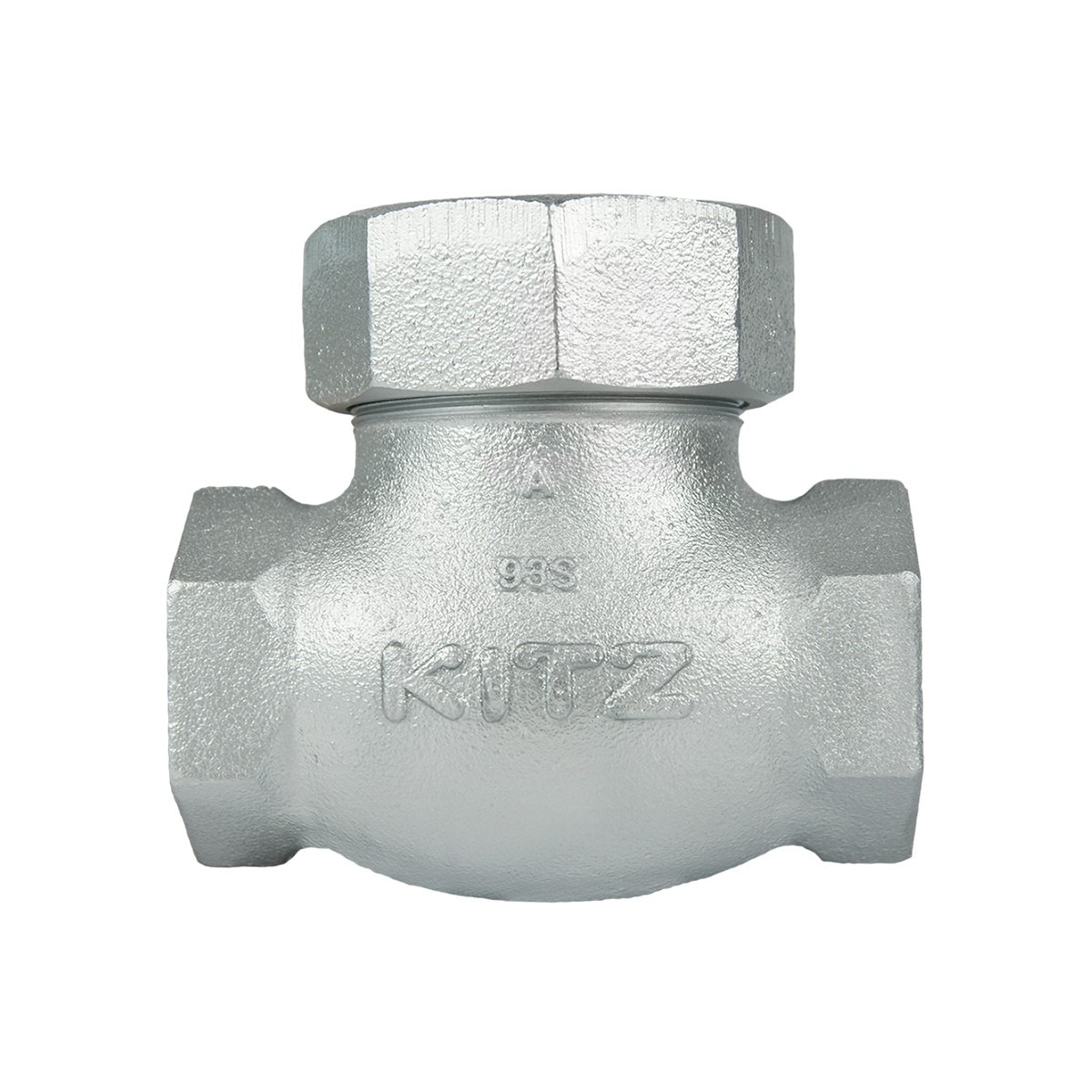

Van 1 chiều gang cầu Kitz model 20SN là dòng van Lift Check Valve lắp ren cao cấp, được thiết kế để vận hành trong các hệ thống đường ống áp lực cao. Thiết bị đóng vai trò tự động ngăn chặn dòng lưu chất chảy ngược, giúp bảo vệ an toàn cho máy bơm và các linh kiện đắt tiền trên hệ thống.
Với thân van chế tạo từ gang cầu (Ductile Iron) mã FCD-S bền bỉ, 20SN đáp ứng tiêu chuẩn áp suất 20K theo tiêu chuẩn công nghiệp Nhật Bản (JIS). Sản phẩm sử dụng kiểu nắp rời (Union Bonnet) cho phép chịu được sự biến đổi nhiệt độ và áp suất đột ngột mà vẫn đảm bảo độ kín khít tuyệt đối.
Sản phẩm được tin dùng rộng rãi trong các nhà máy công nghiệp tại Việt Nam nhờ khả năng chịu tải vượt trội và thiết kế nhỏ gọn. Đây là giải pháp tối ưu cho các hệ thống hơi nóng, khí nén và dầu thủy lực yêu cầu tiêu chuẩn kỹ thuật khắt khe của Kitz Nhật Bản.
Cấu tạo và vật liệu
Sự kết hợp giữa gang cầu chịu lực và các chi tiết làm kín bằng thép không gỉ giúp van 20SN có khả năng chống mài mòn và oxy hóa cực tốt. Dưới đây là bảng chi tiết các vật liệu cấu tạo nên sản phẩm:
| STT | Bộ phận | Vật liệu | Tiêu chuẩn |
|---|---|---|---|
| 1 | Thân van | Gang cầu (Ductile Iron) | FCD-S |
| 2 | Nắp van (Bonnet) | Thép không gỉ (Stainless Steel) | SCS1 |
| 3 | Đĩa van | Inox + Phủ cứng bề mặt | A351 Gr. CF8 / SCS13A + HF |
| 4 | Đệm kín ghế van | Thép không gỉ | SUS403 |
Đặc biệt, đĩa van được làm từ thép không gỉ và được phủ lớp hợp kim cứng (HF – Hard Facing) giúp tăng khả năng chống xói mòn từ dòng lưu chất tốc độ cao. Thiết kế Union Bonnet giúp gia cố nắp van chắc chắn hơn, chịu được áp suất rung động mạnh mà không gây rò rỉ tại các đầu ren kết nối.
Nguyên lý hoạt động
Van 1 chiều Kitz 20SN vận hành theo cơ chế nâng (Lift Type) tịnh tiến hoàn toàn tự động dựa trên áp suất của dòng lưu chất. Khi máy bơm hoạt động, áp lực nước hoặc hơi đẩy đĩa van nhấc lên theo hướng thẳng đứng, tạo khe hở để dòng lưu chất đi qua.
Khi áp suất đầu vào giảm xuống hoặc có xu hướng chảy ngược, trọng lượng của đĩa van inox sẽ tự động rơi xuống vị trí đóng. Bề mặt làm kín của đĩa van ép chặt vào ghế van SUS403, tạo ra rào cản ngăn không cho chất lưu quay lại phía nguồn cấp.
Cơ chế này giúp van đạt độ kín khít kim loại (Metal-to-Metal) cực cao, đặc biệt hiệu quả trong việc ngăn chặn rò rỉ các loại khí và hơi nóng. Quá trình đóng mở tịnh tiến theo trục dẫn hướng giúp đĩa van luôn đồng tâm, đảm bảo hiệu suất vận hành chính xác sau hàng ngàn lần hoạt động.
Ưu-nhược điểm
Model 20SN được đánh giá là dòng van 1 chiều mạnh mẽ nhất trong phân khúc lắp ren nhờ tiêu chuẩn 20K (tương đương PN32 – PN40). Dưới đây là các thông số kỹ thuật chi tiết giúp bạn cân nhắc lựa chọn:
- Áp suất làm việc: Khả năng chịu áp cực lớn, chuyên dụng cho các hệ thống áp lực cao chuẩn 20K.
- Vật liệu gang cầu: FCD-S có độ dẻo dai tốt, chịu va đập và áp lực vượt trội so với gang xám FC200.
- Kiểu nắp Union: Dễ dàng tháo lắp để bảo trì và chịu được sự giãn nở nhiệt tốt hơn nắp ren thông thường.
- Kết nối chuẩn JIS: Đầu ren tiêu chuẩn JIS B0203 giúp lắp đặt nhanh chóng vào các đường ống inox hoặc thép.
- Hạn chế: Do cấu tạo, tổn thất áp suất (sụt áp) khi đi qua van sẽ cao hơn so với dòng van lá lật.
Ưu điểm vượt trội của sản phẩm là khả năng vận hành bền bỉ trong môi trường hơi quá nhiệt và khí nén áp lực cao. Khi sử dụng, người dùng cần lưu ý lắp đặt van trên đường ống nằm ngang để đĩa van hoạt động đúng theo phương trọng lực.
Ứng dụng
Với vật liệu gang cầu và làm kín inox phủ cứng, Kitz 20SN là giải pháp lý tưởng cho các môi trường như Hơi nóng (Steam), Khí nén và Nước nóng áp lực cao. Sản phẩm thường xuyên xuất hiện tại các vị trí ngăn dòng ngược trên đường ống hơi bão hòa của các lò hơi công nghiệp.
Van cũng được ứng dụng rộng rãi trong các hệ thống thủy lực, đường ống dẫn dầu khí và các dây chuyền sản xuất hóa chất nhẹ. Khả năng chịu nhiệt và áp suất cao giúp 20SN bảo vệ hiệu quả các máy nén khí và thiết bị trao đổi nhiệt khỏi hư hại do áp lực phản hồi.
Dải kích thước từ DN15 đến DN50 giúp van phù hợp cho các nhánh đường ống phụ, các máy móc thiết bị nhỏ cần độ chính xác cao. Đây là linh kiện không thể thiếu trong các mạng lưới lưu dẫn yêu cầu tiêu chuẩn an toàn kỹ thuật của Nhật Bản.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van Kitz 20SN, thợ kỹ thuật phải tuyệt đối tuân thủ hướng mũi tên chỉ chiều dòng chảy được đúc nổi trên thân gang. Vì là dòng van nâng (Lift Check), van bắt buộc phải được lắp đặt trên đoạn ống nằm ngang với phần nắp van hướng lên trên.
Làm sạch đầu ren và sử dụng băng tan chịu nhiệt hoặc keo dán ren chuyên dụng để đảm bảo độ kín tại các mối nối áp lực cao 20K. Nên lắp van ở vị trí dễ tiếp cận để thuận tiện cho công tác kiểm tra định kỳ và vệ sinh lưới lọc phía trước van (nếu có).
Về bảo trì, định kỳ nên kiểm tra tình trạng bề mặt đĩa van và ghế van xem có bị trầy xước do tạp chất hay không. Nhờ thiết kế nắp Union Bonnet, bạn có thể dễ dàng tháo rời phần nắp để vệ sinh và thay thế đĩa van mà không cần tháo toàn bộ thân van khỏi đường ống.
