Giới thiệu

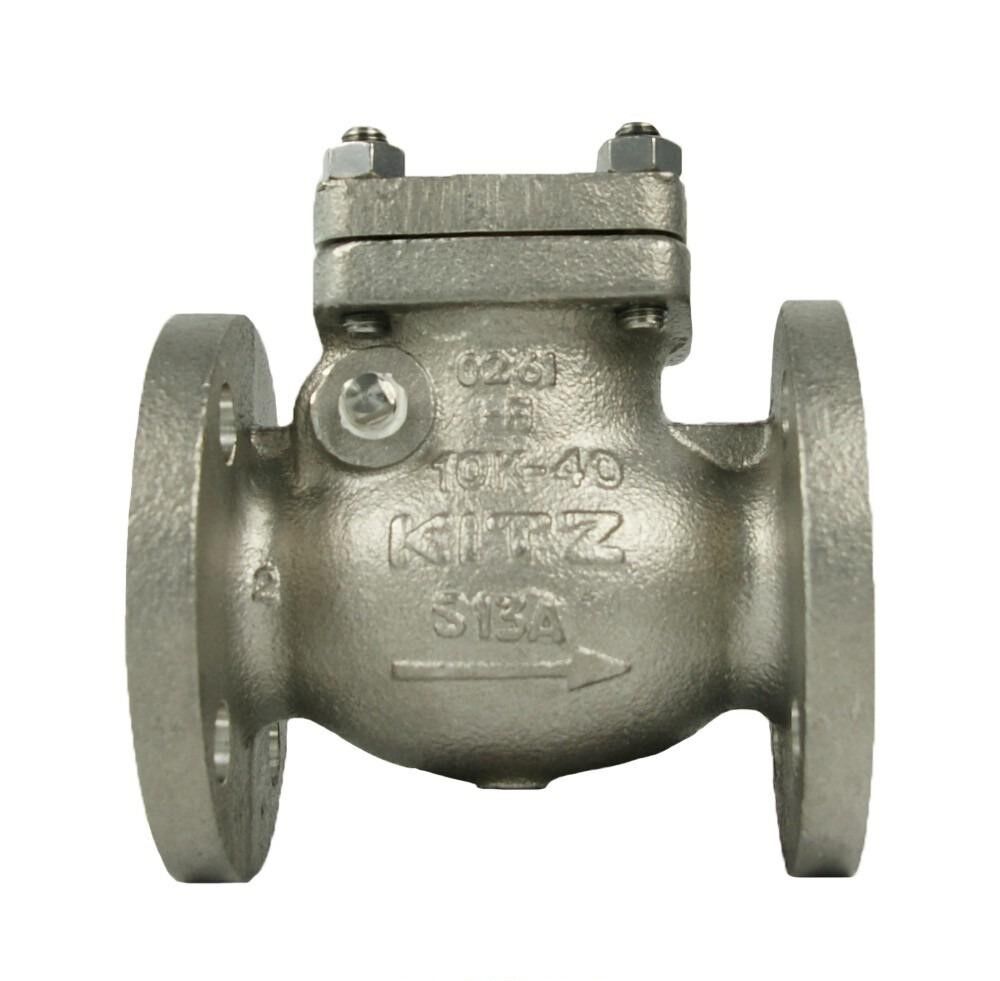

Van 1 chiều inox Kitz model UOA (hay còn gọi là 150UOA) là dòng van lá lật (Swing Check Valve) tiêu chuẩn hệ Mỹ (ASME), thuộc phân khúc thép không gỉ đúc cao cấp của tập đoàn Kitz Nhật Bản. Thiết bị được thiết kế để tự động ngăn chặn dòng lưu chất chảy ngược, bảo vệ hệ thống máy bơm và các thiết bị nhạy cảm trong các môi trường công nghiệp có tính ăn mòn cao.
Với thân van chế tạo từ inox SCS13A (tương đương Inox 304), model UOA đáp ứng tiêu chuẩn áp suất Class 150 theo ASME B16.34. Sản phẩm sở hữu thiết kế nắp bắt bu lông (Bolted Bonnet) vô cùng chắc chắn, đảm bảo khả năng chịu áp lực và độ kín tuyệt đối trong quá trình vận hành lâu dài tại các nhà máy lọc hóa dầu, thực phẩm và hóa chất.
Sản phẩm tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt như ASME B16.10 về kích thước chiều dài và ASME B16.5 về mặt bích, giúp việc lắp đặt đồng bộ vào hệ thống đường ống tiêu chuẩn Mỹ trở nên dễ dàng. Tại Việt Nam, Kitz UOA là biểu tượng của sự bền bỉ và chất lượng cho các dự án vốn FDI và các dây chuyền sản xuất hiện đại.
Cấu tạo và vật liệu
Van Kitz UOA được cấu thành từ thép không gỉ đúc nguyên khối, giúp thiết bị có khả năng chống oxy hóa môi trường và kháng hóa chất tuyệt vời. Dưới đây là bảng chi tiết vật liệu cấu tạo:
| Bộ phận | Vật liệu chi tiết | Tiêu chuẩn ASTM/ASME |
|---|---|---|
| Thân van (Body) | Thép không gỉ (Inox 304) | A351 Gr. CF8 (SCS13A) |
| Nắp van (Cover) | Thép không gỉ (Inox 304) | A351 Gr. CF8 (SCS13A) |
| Đĩa van (Disc) | Thép không gỉ (Inox 304) | A351 Gr. CF8 / A276 Type 304 |
| Trục chốt (Hinge Pin) | Thép không gỉ | A276 Type 304 |
| Gioăng làm kín nắp | Thép xoắn / Graphite | KITZ Standard |
Thiết kế đĩa van inox 304 kết hợp với ghế van được gia công trực tiếp trên thân thép không gỉ giúp đạt được độ kín khít kim loại (Metal Seat) hoàn hảo. Trục chốt inox được tính toán kỹ lưỡng để chịu được lực va đập của lá lật mà không bị biến dạng hay gãy sau thời gian dài sử dụng.
Nguyên lý hoạt động
Van 1 chiều Kitz UOA vận hành theo cơ chế lá lật (Swing Type) hoàn toàn tự động dựa trên áp suất của dòng lưu chất. Khi máy bơm hoạt động, áp lực dòng chảy đẩy lá lật inox xoay quanh trục chốt trung tâm, mở thông đường ống theo một hướng duy nhất để lưu chất đi qua.
Nhờ thiết kế lòng van trơn và cánh lật rộng, lưu chất đi qua van với lực cản cực thấp. Điều này giúp hệ thống giảm thiểu tối đa tình trạng sụt áp (Pressure Drop), giúp máy bơm làm việc hiệu quả và tiết kiệm năng lượng hơn.
Ngay khi dòng chảy dừng lại hoặc có dấu hiệu đảo chiều, trọng lượng của đĩa van inox kết hợp với áp suất ngược sẽ đẩy lá lật về vị trí đóng ngay lập tức. Bề mặt đĩa inox ép chặt vào ghế van trên thân, chặn đứng hoàn toàn lưu chất chảy ngược, bảo vệ hệ thống khỏi hiện tượng búa nước gây sốc áp.
Ưu-nhược điểm
Model UOA là dòng van 1 chiều inox “nặng đô” nhất, đáp ứng các tiêu chuẩn kỹ thuật khắt khe của hệ Mỹ. Dưới đây là những đặc tính kỹ thuật cốt lõi giúp bạn đánh giá sản phẩm:
- Chống ăn mòn tuyệt đối: Thân inox SCS13A giúp van miễn nhiễm với gỉ sét, phù hợp cho môi trường hóa chất và nước thải công nghiệp.
- Tiêu chuẩn Class 150: Thiết kế theo chuẩn ASME B16.34, chịu áp và chịu nhiệt vượt trội so với các dòng van 1 chiều thông dụng.
- Dải kích thước cực rộng: Cung cấp đầy đủ các size từ DN65 (2.1/2″) lên đến DN600 (24″) cho các đường ống trục chính.

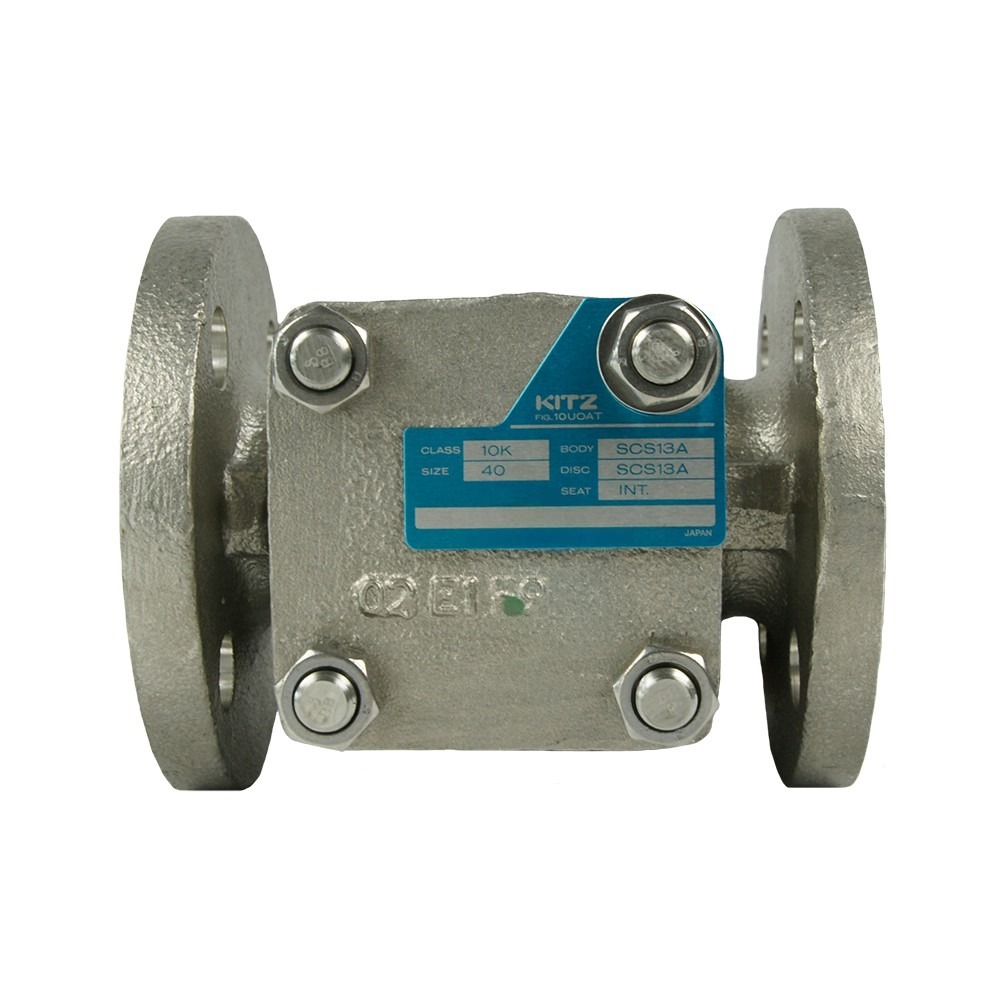

- Dễ dàng bảo trì: Thiết kế Bolted Cover cho phép tháo nắp để vệ sinh lòng van mà không cần tháo toàn bộ thân van khỏi ống.
- Hạn chế: Do cơ chế lá lật trọng lực, van bắt buộc phải lắp đặt trên đoạn ống nằm ngang để đạt độ kín tốt nhất.
Ưu điểm lớn nhất của sản phẩm là tuổi thọ vận hành cực cao, giữ được độ sạch và không làm nhiễm bẩn lưu chất bên trong. Tuy nhiên, người dùng cần lưu ý trọng lượng của van inox Class 150 khá nặng, cần có hệ thống giá đỡ đường ống chắc chắn tại vị trí lắp đặt.
Ứng dụng
Với vật liệu thép không gỉ cao cấp, Kitz UOA là giải pháp hàng đầu cho các môi trường lưu chất như Hóa chất, Nước biển, Nước sạch và Hơi nóng. Sản phẩm thường xuất hiện tại các vị trí ngăn dòng ngược trong nhà máy lọc dầu, nhà máy sản xuất giấy và hóa chất.
Van cũng được ứng dụng rộng rãi trong các dây chuyền sản xuất thực phẩm, bia rượu và nước giải khát quy mô lớn, nơi yêu cầu độ sạch và khả năng chịu tẩy rửa hóa chất cao. Tính bền bỉ của inox giúp van giữ được trạng thái tốt nhất ngay cả khi lắp đặt tại các khu vực tiếp xúc trực tiếp với môi trường biển mặn.
Dải kích thước lên đến DN600 giúp van đáp ứng đầy đủ nhu cầu của các công trình hạ tầng kỹ thuật và các trạm bơm nước công suất lớn. Đây là linh kiện then chốt giúp duy trì sự ổn định áp suất và bảo vệ an toàn cho toàn bộ quy trình sản xuất công nghiệp.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van Kitz UOA, thợ kỹ thuật cần đảm bảo hướng mũi tên đúc nổi trên thân van phải trùng với hướng dòng chảy. Van nên được ưu tiên lắp đặt trên các đoạn ống nằm ngang để đĩa van (lá lật) hoạt động chính xác và bền bỉ nhất dưới tác động của trọng lực.
Sử dụng gioăng mặt bích phù hợp (như gioăng thép xoắn hoặc gioăng không Amiăng) và xiết bu lông đối xứng theo tiêu chuẩn Class 150 để đảm bảo độ kín tuyệt đối. Trước khi vận hành, cần thổi sạch đường ống để tránh tạp chất hoặc xỉ hàn gây trầy xước bề mặt làm kín kim loại bên trong van.
Về bảo trì, định kỳ nên kiểm tra tình trạng làm kín của đĩa van và vệ sinh cặn bẩn bám bên trong thân van thông qua nắp van. Nhờ thiết kế nắp bắt bu lông, bạn có thể dễ dàng kiểm tra trục chốt và đĩa van inox bên trong, giúp duy trì hiệu suất ngăn dòng chảy ngược ở trạng thái tốt nhất trong suốt vòng đời dự án.
