Giới thiệu

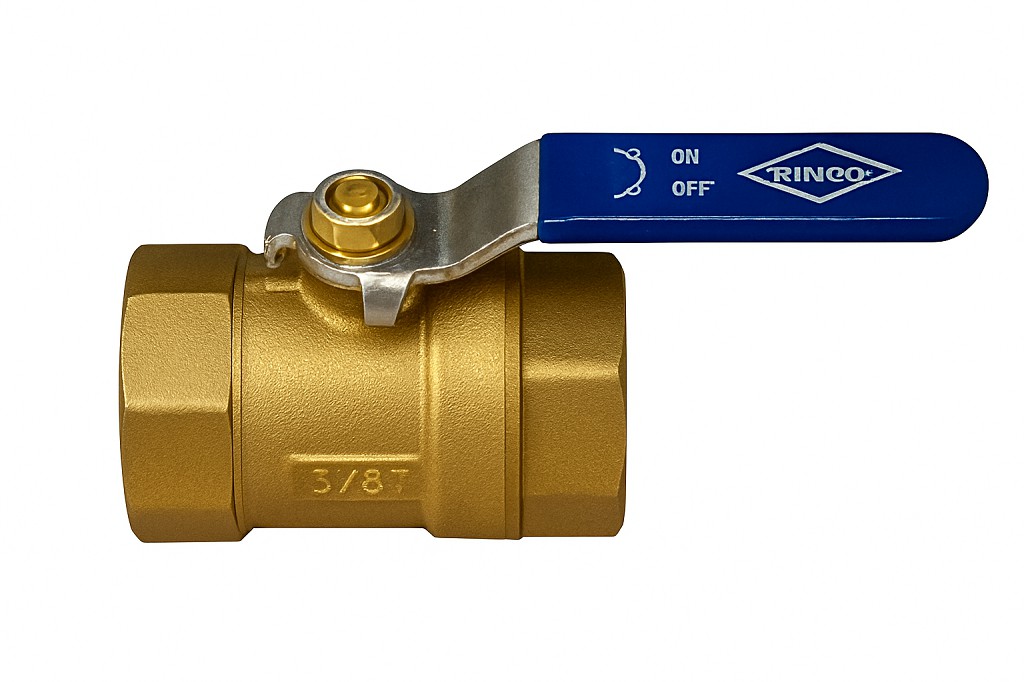

Van bi đồng Rinco model 323R là dòng van công nghiệp tay gạt uy tín có xuất xứ từ Đài Loan. Thiết kế của van tập trung vào tính bền bỉ và khả năng chịu áp lực cao, chuyên dụng cho các hệ thống cấp thoát nước sinh hoạt, hệ thống dẫn dầu và khí nén công nghiệp.
Sản phẩm đạt mức áp suất làm việc ấn tượng lên đến 400 PSI đối với nước lạnh (Cold potable water) và 16 Bar cho các loại môi chất khác. Với cấu tạo thân đồng (Brass) chắc chắn và cơ chế chống bung trục (Blowout-proof stem), Rinco 323R mang lại sự an tâm tuyệt đối về độ an toàn và khả năng vận hành ổn định trong thời gian dài.
Van sử dụng kiểu kết nối ren tiêu chuẩn B.S.P.T, dễ dàng tương thích với các loại phụ kiện đường ống phổ biến. Tại Việt Nam, thương hiệu Rinco từ Đài Loan luôn được đánh giá cao nhờ sự cân bằng hoàn hảo giữa chất lượng kỹ thuật tiêu chuẩn quốc tế và giá thành cạnh tranh.
Cấu tạo và vật liệu
Van bi Rinco 323R được chế tạo từ các thành phần đồng Brass và vật liệu làm kín Teflon cao cấp, đảm bảo khả năng chống mài mòn vượt trội.
| STT | Bộ phận | Vật liệu chi tiết | Đặc tính kỹ thuật |
|---|---|---|---|
| 1 | Thân van (Body) | Đồng (Brass) | Chịu lực và chống gỉ sét |
| 2 | Bi van (Ball Disc) | Đồng (Brass) | Gia công nhẵn, đóng mở êm |
| 3 | Gioăng bi (Ball Disc Packing) | Teflon (PTFE) | Làm kín tuyệt đối |
| 4 | Trục van (Stem) | Đồng (Brass) | Thiết kế chống bung (Blowout-proof) |
| 5 | Tay gạt (Handle) | Thép (Steel) | Chắc chắn, sơn phủ bảo vệ |
Hệ thống làm kín trục (Stem Packing) và đệm chặn (Thrust Packing) đều sử dụng vật liệu Teflon (PTFE). Điều này giúp van duy trì độ kín khít tuyệt vời ngay cả khi phải chịu áp suất cao và tần suất đóng mở liên tục, đồng thời ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất tại cổ van.
Nguyên lý hoạt động
Van bi Rinco 323R vận hành theo cơ chế xoay góc 90 độ (Quarter-turn). Khi tay gạt ở trạng thái “ON”, lỗ thông của bi van nằm song song với đường ống, cho phép lưu chất đi qua hoàn toàn. Khi xoay tay gạt về trạng thái “OFF” (vuông góc với đường ống), bi van sẽ quay để chặn đứng dòng chảy.
Nhờ thiết kế trục van “Blowout-proof”, trục được lắp đặt từ bên trong thân van, đảm bảo an toàn tối đa cho hệ thống vì áp suất lưu chất không thể đẩy bật trục van ra ngoài trong quá trình vận hành. Thao tác đóng mở diễn ra nhanh chóng, nhẹ nhàng nhờ bề mặt bi van và đệm Teflon có hệ số ma sát thấp.
Ưu-nhược điểm
Model 323R từ Rinco Đài Loan sở hữu những ưu điểm kỹ thuật đáng chú ý:
- Khả năng chịu áp lực: Đạt tới 400 PSI (khoảng 28 Bar) cho nước sạch, vượt trội hơn so với nhiều dòng van đồng cùng phân khúc.
- Độ bền vật liệu: Thân đồng dày dặn chống ăn mòn và oxy hóa môi trường tốt.
- Tính an toàn: Cơ chế chống bung trục đảm bảo vận hành tin cậy dưới áp suất cao.
- Dễ bảo trì: Thiết kế đơn giản, kích thước chuẩn xác giúp việc thay thế và lắp đặt diễn ra nhanh chóng.
- Hạn chế: Nhiệt độ làm việc tối đa của dòng này là 60°C, do đó cần lưu ý khi ứng dụng trong các hệ thống nước nóng nhiệt độ cao hoặc hơi bão hòa.
Ứng dụng
Với vật liệu đồng đạt chuẩn và khả năng chịu áp 400 PSI, Rinco 323R là lựa chọn lý tưởng cho các hệ thống cấp nước sạch trong các tòa nhà cao tầng, căn hộ và chung cư. Sản phẩm giúp giữ áp suất ổn định và ngăn rò rỉ tại các trục nhánh.
Van cũng được ứng dụng rộng rãi trong các hệ thống khí nén, đường dẫn dầu nhẹ và các hệ thống lọc nước dân dụng. Xuất xứ Đài Loan đảm bảo chất lượng gia công đồng nhất, giúp Rinco 323R được tin dùng bởi nhiều nhà thầu cơ điện và đơn vị thi công đường ống.
Dải kích thước từ DN10 (3/8″) đến DN50 (2″) giúp sản phẩm đáp ứng đầy đủ nhu cầu của các đường ống công nghệ và hạ tầng dân dụng.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van bi Rinco 323R, kỹ thuật viên cần làm sạch các đầu ren đường ống để tránh mạt sắt làm trầy xước đệm Teflon bên trong. Sử dụng băng tan (cao su non) quấn đều tay để đảm bảo mối nối ren B.S.P.T được kín khít tuyệt đối.
Lưu ý lắp van theo đúng không gian vận hành của tay gạt (90 độ) để thuận tiện cho việc đóng mở sau này. Trong quá trình thi công, nên sử dụng mỏ lết phù hợp để xiết vào phần thân van, tránh dùng lực quá mạnh lên tay gạt gây biến dạng cơ cấu.
Về bảo trì, định kỳ nên kiểm tra tình trạng đóng mở của van. Nếu phát hiện rò rỉ nhẹ ở cổ van, có thể xiết nhẹ đai ốc trục van (Nut) để nén chặt gioăng Teflon (Stem Packing), khôi phục độ kín hoàn hảo cho thiết bị mà không cần tháo rời van khỏi hệ thống.
