Mô tả
Tổng quan ARI 12.405
Van cầu điều khiển điện ARI-Armaturen 12.405 là thiết bị tự động hóa đỉnh cao được nhập khẩu trực tiếp từ Đức. Model này thuộc dòng van chữ ngã (Globe valve) sử dụng vật liệu gang xám tiêu chuẩn EN-JL1040, chuyên phục vụ các hệ thống hơi nóng và nước cấp. Đây là giải pháp vận hành thông minh, tối ưu hóa quy trình đóng cắt dòng chảy trong Hệ Van Công Nghiệp hiện đại.
Sản phẩm kết hợp giữa thân van cơ học ARI-FABA và bộ truyền động điện (Actuator) công suất lớn, cho phép đóng mở On/Off chính xác tuyệt đối. Với thiết kế làm kín bằng ống xếp (Bellow Seal), 12.405 ngăn chặn hoàn toàn sự thất thoát lưu chất tại trục van, bảo vệ an toàn cho Hệ Van Công Nghiệp. Xuất xứ Đức là minh chứng cho độ bền và khả năng chịu tải cơ học vượt trội của thiết bị.
Thiết bị sở hữu dải áp suất vận hành tiêu chuẩn PN16, phù hợp với hầu hết các hạ tầng kỹ thuật yêu cầu độ tin cậy cao. Bộ truyền động điện tích hợp công tắc hành trình và bảo vệ quá tải, giúp van hoạt động bền bỉ mà không cần sự can thiệp thủ công thường xuyên. ARI 12.405 là mảnh ghép hoàn hảo cho các hệ thống SCADA chuyên nghiệp trong Hệ Van Công Nghiệp.
Cấu tạo kỹ thuật
Cấu trúc của ARI 12.405 là sự giao thoa giữa cơ khí chính xác và công nghệ điều khiển điện tử thông minh. Thân van được đúc nguyên khối với các rãnh dẫn hướng đĩa van chuẩn xác, giúp giảm thiểu rung chấn khi vận hành ở tốc độ cao. Mọi linh kiện bên trong đều được tối ưu hóa để tương thích với bộ truyền động điện của Hệ Van Công Nghiệp.
| Thành phần chính | Vật liệu / Đặc tính | Vai trò kỹ thuật |
|---|---|---|
| Thân van | Gang xám EN-GJL-250 | Chịu áp PN16, hấp thụ tiếng ồn |
| Ống xếp (Bellow) | Stainless Steel 1.4571 | Làm kín tuyệt đối, chịu nhiệt 300°C |
| Bộ truyền động điện | ARI-PREMIO / AUMA | Điều khiển On/Off, bảo vệ IP65 |
| Đĩa van | Thép không gỉ 1.4021 | Cắt dòng chảy dứt khoát |
Dải kích thước DN15-DN250
Dòng van ARI 12.405 cung cấp dải kích thước từ DN15 đến DN250, đáp ứng linh hoạt từ các đường ống điều khiển nhỏ đến các trục chính công suất lớn. Kết nối mặt bích được gia công theo tiêu chuẩn DIN EN 1092-2, đảm bảo độ kín khít khi lắp ghép vào hệ thống. Việc chuẩn hóa kích thước giúp rút ngắn thời gian lắp đặt và thay thế linh kiện trong Hệ Van Công Nghiệp.

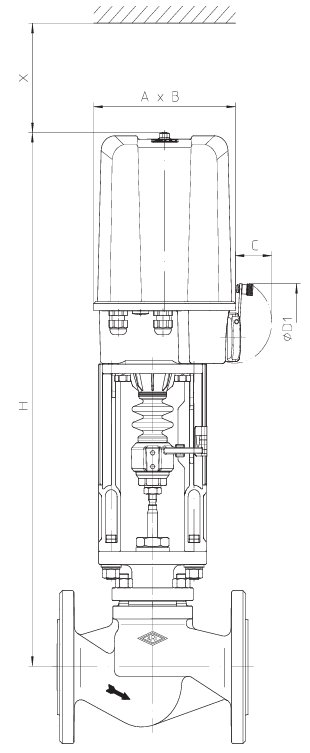

Dưới đây là bảng tra cứu kích thước ống phi (mm) và lực đóng mở tương ứng cho từng nhóm kích cỡ van ARI điều khiển điện. Việc nắm vững thông số Phi (mm) giúp kỹ sư bố trí không gian lắp đặt bộ điện một cách khoa học, tránh va chạm với các thiết bị khác trong Hệ Van Công Nghiệp:
| Kích thước (DN) | Ống phi (mm) | Lực đẩy bộ điện (kN) | Vị trí lắp đặt |
|---|---|---|---|
| DN15 – DN50 | 21mm – 60mm | 2.2 kN – 5.0 kN | Nhánh cấp hơi thiết bị, lò hơi nhỏ |
| DN65 – DN150 | 76mm – 168mm | 5.0 kN – 15 kN | Trục phân phối nhiệt, hệ chiller |
| DN200 – DN250 | 219mm – 273mm | 15 kN – 25 kN | Đường ống chính trung tâm năng lượng |
Hiệu suất thực tế
ARI 12.405 sở hữu hiệu suất làm việc cực kỳ ổn định với chu kỳ đóng mở lên đến hàng nghìn lần mà không làm suy giảm độ kín. Bộ truyền động điện có khả năng phản hồi tín hiệu vị trí (Feedback) về tủ điều khiển trung tâm, giúp giám sát trạng thái van thời gian thực. Đây là ưu điểm vượt trội giúp nâng cao tính minh bạch trong quản lý Hệ Van Công Nghiệp.
- Thời gian đóng mở nhanh, giúp ngăn chặn tức thời các sự cố quá áp hoặc thất thoát lưu chất.
- Cơ chế vận hành bằng tay dự phòng (Manual override) giúp xử lý tình huống khi mất điện đột ngột.
- Ống xếp inox đa lớp bền bỉ, giúp van không cần bảo trì tết chèn định kỳ như các dòng van điều khiển cũ.
Thiết bị hoạt động êm ái, không gây ra hiện tượng xung áp (Water hammer) nhờ tốc độ đóng mở được cài đặt tối ưu trên bộ điện. Lớp sơn phủ chất lượng cao giúp thân van chống lại sự oxy hóa trong môi trường hầm lò hoặc phòng máy ẩm thấp. ARI 12.405 khẳng định tiêu chuẩn “Made in Germany” chất lượng nhất cho Hệ Van Công Nghiệp.
Kỹ thuật lắp đặt
Khi lắp đặt van cầu điều khiển điện ARI 12.405, cần đảm bảo trục van ở phương thẳng đứng để bộ truyền động điện hoạt động ổn định nhất. Phải làm sạch đường ống và lắp lọc y phía trước van để ngăn chặn rác thải làm trầy xước bề mặt đĩa van inox. Việc thi công đúng kỹ thuật điện và cơ khí là chìa khóa để bảo vệ độ bền cho Hệ Van Công Nghiệp.
Kết nối dây tín hiệu và dây nguồn vào bộ điện cần sử dụng các đầu cốt và ống luồn dây chống thấm nước IP65. Cần căn chỉnh các công tắc hành trình (Limit switches) chính xác theo đúng hành trình thực tế của đĩa van để tránh hư hỏng motor. Sự cẩn trọng trong khâu đấu nối sẽ đảm bảo tính an toàn điện cho toàn bộ Hệ Van Công Nghiệp.
Sau khi lắp đặt, nên tiến hành chạy thử ít nhất 3-5 chu kỳ để kiểm tra tín hiệu phản hồi và độ kín của các mặt bích kết nối. Nếu lắp đặt ở vị trí cao, cần có sàn thao tác để thuận tiện cho việc bảo trì hoặc vận hành tay khi cần thiết. Tuân thủ nghiêm ngặt chỉ dẫn từ ARI-Armaturen giúp van vận hành bền bỉ trên 20 năm trong Hệ Van Công Nghiệp.
Phạm vi ứng dụng
Van cầu ARI 12.405 được ứng dụng rộng rãi trong các nhà máy dược phẩm, thực phẩm và các hệ thống HVAC của tòa nhà cao tầng. Khả năng đóng mở On/Off tin cậy biến model này thành lựa chọn số một cho các hệ thống tiệt trùng và trao đổi nhiệt. Tại các nhà máy sản xuất linh kiện điện tử, dòng van này giúp kiểm soát chính xác nhiệt độ thông qua lưu lượng hơi trong Hệ Van Công Nghiệp.
Với chất lượng từ Đức, ARI 12.405 giúp doanh nghiệp tối ưu hóa nhân công vận hành nhờ khả năng điều khiển từ xa thông qua PLC. Sản phẩm là sự kết hợp giữa độ bền cơ khí của dòng FABA và sự thông minh của bộ truyền động PREMIO danh tiếng. Hệ Van Công Nghiệp luôn sẵn sàng cung cấp giải pháp ARI chính hãng, nâng tầm công nghệ cho mọi dự án kỹ thuật.
