Giới thiệu

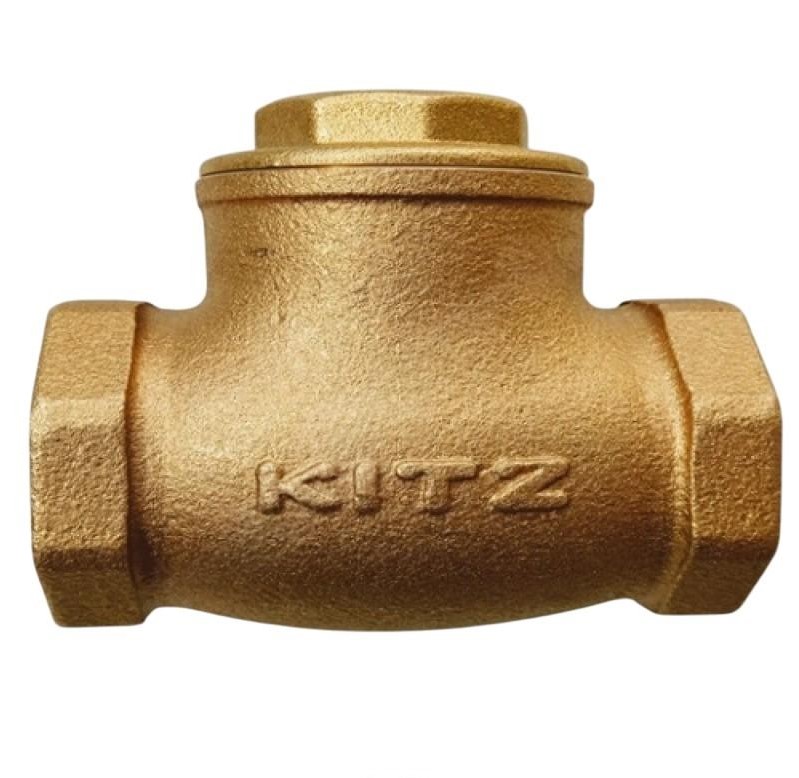

Van 1 chiều đồng lá lật Kitz model PN16R là dòng van kiểm soát dòng chảy tiêu chuẩn Châu Âu, được thiết kế chuyên dụng cho các hệ thống đường ống vừa và nhỏ.Thiết bị vận hành hoàn toàn tự động để ngăn chặn dòng nước chảy ngược, giúp bảo vệ an toàn cho máy bơm và duy trì sự ổn định của toàn bộ mạng lưới lưu dẫn.
Với thân van chế tạo từ đồng đỏ (Bronze) cao cấp, PN16R đáp ứng tiêu chuẩn áp suất PN16, cho phép làm việc bền bỉ trong các môi trường nước và dầu.Sản phẩm sử dụng kiểu kết nối ren tiêu chuẩn BS21 (JIS B0203), giúp việc lắp đặt trở nên dễ dàng, nhanh chóng và đảm bảo độ kín khít tuyệt đối cho các công trình dân dụng lẫn công nghiệp.
Sản phẩm mang thương hiệu Kitz Nhật Bản luôn được đánh giá cao tại thị trường Việt Nam nhờ chất lượng đúc tinh xảo và tuổi thọ vận hành hàng chục năm.Đây là lựa chọn hàng đầu cho các hệ thống cấp nước sạch tòa nhà, khu chung cư và các dây chuyền sản xuất thực phẩm yêu cầu độ sạch cao.
Cấu tạo và vật liệu
Van Kitz PN16R được cấu thành từ hợp kim đồng chọn lọc, có khả năng kháng ăn mòn và chịu được nhiệt độ vận hành ổn định. Mọi chi tiết cơ khí bên trong đều được gia công tỉ mỉ để đảm bảo cơ chế lá lật luôn hoạt động nhạy bén.
| STT | Bộ phận | Vật liệu chi tiết |
|---|---|---|
| 1 | Thân van (Body) | Đồng (Bronze) |
| 2 | Nắp van (Cap) | Đồng (Brass / Bronze) |
| 3 | Đĩa van (Disc) | Đồng (Bronze) |
| 4 | Trục chốt (Hinge Pin) | Đồng (Brass) |
Việc sử dụng vật liệu đồng (Bronze) giúp thân van không bị gỉ sét hay đóng cặn trong môi trường nước sinh hoạt lâu ngày. Đĩa van bằng đồng được thiết kế dạng lá lật linh hoạt, đảm bảo đóng kín ngay khi dòng chảy dừng lại, ngăn ngừa hoàn toàn hiện tượng rò rỉ.
Nguyên lý hoạt động
Van 1 chiều Kitz PN16R vận hành theo cơ chế lá lật (Swing Type) hoàn toàn tự động dựa trên động lực học của dòng chảy. Khi máy bơm khởi động, áp suất dòng lưu chất đẩy vào lá lật, làm nó xoay quanh trục chốt và mở ra để dòng nước đi qua thuận lợi.
Nhờ thiết kế lòng van trơn láng, dòng lưu chất đi qua với lực cản cực thấp, giúp giảm thiểu hiện tượng sụt áp và tiết kiệm điện năng cho máy bơm. Cơ chế này hoạt động rất nhạy ngay cả khi áp suất dòng chảy không quá lớn.
Ngay khi dòng chảy dừng hoặc có áp suất dồn ngược lại, trọng lượng của lá lật đồng sẽ đẩy đĩa van về vị trí cũ. Đĩa van ép chặt vào ghế van trên thân, tạo thành một màng chặn kim loại vững chắc, chặn đứng hoàn toàn nước chảy ngược về phía nguồn cấp.
Ưu-nhược điểm
Model PN16R nổi tiếng với sự bền bỉ và khả năng chịu nhiệt tốt hơn các dòng van nhựa hay gang thông thường. Dưới đây là các đặc tính kỹ thuật quan trọng của sản phẩm:
- Áp suất làm việc: Đạt tiêu chuẩn PN16 (tương đương 16 Bar), phù hợp cho các hệ thống nước áp lực cao.
- Chống ăn mòn: Vật liệu đồng đỏ giúp van bền bỉ trong môi trường nước sạch, không gây độc hại.
- Chịu nhiệt tốt: Hoạt động ổn định trong dải nhiệt độ nước nóng sinh hoạt thông thường.
- Kích thước nhỏ gọn: Dễ dàng lắp đặt tại các vị trí chật hẹp như hộp kỹ thuật, gầm chậu rửa hoặc sau đồng hồ nước.
- Hạn chế: Do cơ chế lá lật trọng lực, van ưu tiên lắp đặt trên các đoạn ống nằm ngang để đạt độ kín tốt nhất.
Ưu điểm vượt trội là kết nối ren tiêu chuẩn Nhật Bản/BS rất chắc chắn, chịu được rung động nhẹ từ hệ thống máy bơm. Tuy nhiên, người dùng cần lưu ý không sử dụng van cho các loại môi chất có tính axit mạnh gây ăn mòn đồng.
Ứng dụng
Với vật liệu đồng và thiết kế lá lật, Kitz PN16R là giải pháp hoàn hảo cho hệ thống cấp nước sạch tòa nhà, chung cư và căn hộ cao cấp. Sản phẩm thường được lắp sau máy bơm tăng áp, đồng hồ đo nước hoặc đầu vào của các bồn chứa để duy trì áp suất ổn định.
Van cũng được ứng dụng rộng rãi trong các hệ thống tưới tiêu sân vườn công nghệ cao, các đường ống dẫn dầu nhẹ và nước làm mát máy móc. Tính thẩm mỹ cao và độ bền của đồng giúp van giữ được trạng thái tốt nhất ngay cả khi lắp đặt tại các vị trí lộ thiên.
Sản phẩm đặc biệt phù hợp cho các hệ thống yêu cầu tiêu chuẩn sạch và an toàn cho người sử dụng. Từ dân dụng đến các xưởng sản xuất thực phẩm quy mô vừa, Kitz PN16R luôn khẳng định được giá trị của mình.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van Kitz PN16R, bạn cần lưu ý hướng mũi tên đúc nổi trên thân van phải trùng với hướng dòng chảy của hệ thống. Van nên được lắp đặt trên các đoạn ống nằm ngang để lá lật đóng mở chính xác và bền bỉ nhất theo lực hút trái đất.
Sử dụng băng tan (cao su non) tại các đầu ren kết nối để đảm bảo độ kín khít tuyệt đối dưới áp suất PN16. Khi thi công, không nên dùng lực quá mạnh lên thân đồng để tránh làm biến dạng hoặc nứt vỡ các đầu ren bám.
Về bảo trì, định kỳ 6-12 tháng nên kiểm tra xem van có bị kẹt do cặn bẩn bám vào trục chốt hay không. Nhờ thiết kế nắp ren có thể tháo rời, bạn dễ dàng vệ sinh lòng van và đĩa van mà không cần phải tháo toàn bộ thân van ra khỏi hệ thống đường ống.
