Giới thiệu

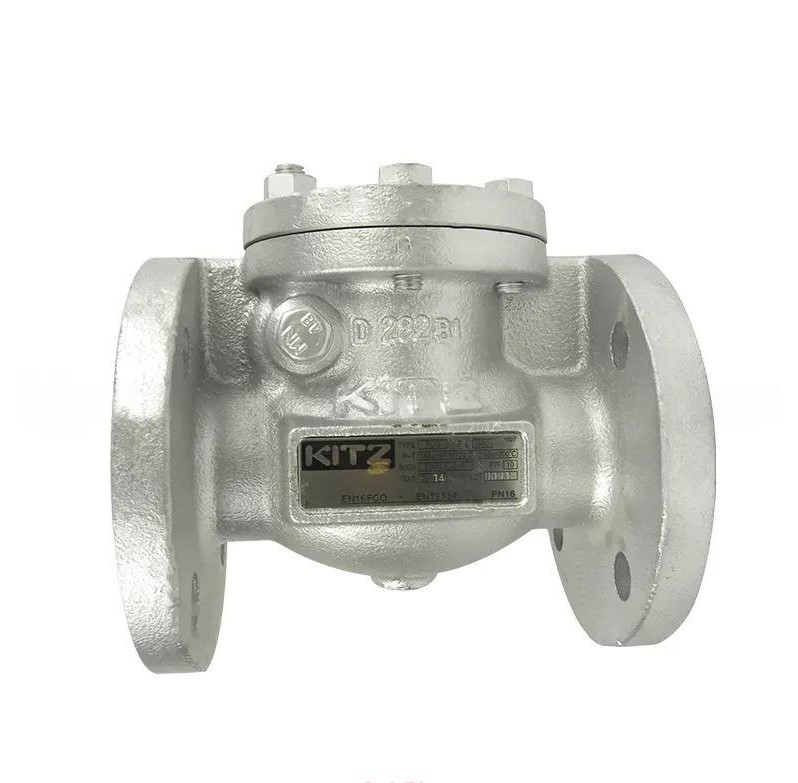

Van 1 chiều gang lá lật Kitz model EN16FCOM là dòng thiết bị kiểm soát dòng chảy tiêu chuẩn Châu Âu (PN16), thuộc phân khúc cao cấp của tập đoàn Kitz Nhật Bản. Thiết bị được thiết kế để tự động ngăn chặn dòng lưu chất chảy ngược, bảo vệ an toàn tuyệt đối cho hệ thống máy bơm và các đường ống dẫn công nghiệp.
Điểm khác biệt lớn nhất của model EN16FCOM chính là hậu tố “M” (viết tắt của Metal trim), ám chỉ việc sử dụng vật liệu làm kín hoàn toàn bằng thép không gỉ (Inox 316). Với thân van được đúc từ gang xám EN-GJL-200, sản phẩm đảm bảo khả năng chịu áp lực vận hành ổn định trong các môi trường đòi hỏi sự bền bỉ cao hơn so với dòng trim đồng thông thường.
Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn mặt bích EN 1092-2, giúp việc lắp đặt và thay thế trên hệ thống đường ống tiêu chuẩn PN16 trở nên dễ dàng và đồng bộ. Đây là giải pháp tối ưu cho các trạm xử lý nước, hệ thống điều hòa trung tâm (HVAC) và các nhà máy sản xuất yêu cầu thiết bị có khả năng chống ăn mòn tốt.
Cấu tạo và vật liệu
Sự tinh tế trong kỹ thuật của Kitz thể hiện qua việc phối hợp giữa thân gang đúc và bộ phận làm kín bằng thép không gỉ 316 cao cấp. Sự kết hợp này giúp van EN16FCOM có tuổi thọ vượt trội khi làm việc trong môi trường lưu chất có tính ăn mòn nhẹ.
| Bộ phận | Vật liệu chi tiết | Tiêu chuẩn vật liệu |
|---|---|---|
| Thân van & Nắp van | Gang xám | EN-GJL-200 |
| Trục chốt (Hinge Pin) | Thép không gỉ | ASTM A276 Type 316 |
| Đĩa van (DN50 – DN100) | Thép không gỉ | ASTM A276 Type 316 |
| Vòng đệm làm kín | Thép không gỉ | ASTM A182 Gr.F316 |
| Cần gạt (Arm) | Thép không gỉ | ASTM A351 Gr.CF8 |
| Gioăng nắp | Than chì không Amiăng | Non-asbestos Graphite |
Việc sử dụng Inox 316 cho các chi tiết then chốt như trục chốt và bề mặt làm kín giúp van EN16FCOM ngăn ngừa tối đa tình trạng gỉ sét gây kẹt đĩa. Lớp gioăng Graphite chịu nhiệt đảm bảo độ kín khít tuyệt đối giữa thân và nắp van, ngăn chặn rò rỉ ngay cả khi nhiệt độ dòng chảy biến động.
Nguyên lý hoạt động
Van 1 chiều Kitz EN16FCOM vận hành theo cơ chế lá lật (Swing Type) hoàn toàn tự động dựa trên động lực học của dòng nước. Khi máy bơm hoạt động, áp suất dòng chảy đẩy vào đĩa van, làm đĩa van xoay quanh trục chốt và nhấc lên để mở thông đường ống theo một hướng duy nhất.
Nhờ thiết kế lòng van được gia công trơn láng, dòng lưu chất đi qua với lực cản cực thấp, giúp giảm thiểu tổn thất áp suất trên toàn hệ thống. Điều này không chỉ giúp máy bơm vận hành hiệu quả hơn mà còn tiết kiệm điện năng cho chủ đầu tư.
Khi dòng chảy ngừng lại hoặc có áp suất dồn ngược, trọng lượng của đĩa van inox kết hợp với áp lực ngược sẽ đẩy đĩa về vị trí đóng ngay lập tức. Bề mặt làm kín Inox 316 của đĩa van ép chặt vào ghế van trên thân gang, tạo thành một màng chặn kim loại bền vững, chặn đứng dòng nước chảy ngược về phía máy bơm.
Ưu-nhược điểm
Dòng van EN16FCOM của Kitz được các kỹ sư vận hành ưu tiên nhờ khả năng chịu nhiệt và tính tương thích hóa học tốt hơn dòng trim đồng. Dưới đây là các đặc tính kỹ thuật chi tiết:
- Áp suất làm việc: Khả năng chịu áp tối đa 16 Bar (1.6 MPa) tại nhiệt độ 120°C.
- Chống ăn mòn vượt trội: Trim Inox 316 giúp van hoạt động bền bỉ trong môi trường nước thải nhẹ hoặc nước có hóa chất xử lý.
- Tiêu chuẩn Châu Âu: Kết nối mặt bích chuẩn PN16 (EN 1092-2), phù hợp với hầu hết các loại bơm và phụ kiện tiêu chuẩn EU tại Việt Nam.
- Độ bền cơ học: Thân gang đúc chắc chắn, chịu được rung động và áp lực từ các hệ thống đường ống lớn.
- Hạn chế: Do thiết kế lá lật trọng lực, van ưu tiên lắp đặt trên các đoạn ống nằm ngang để đảm bảo độ kín khít tốt nhất.
Ưu điểm nổi bật nhất là khả năng tháo nắp bảo trì dễ dàng nhờ hệ thống bu lông nắp rời. Kỹ thuật viên có thể vệ sinh lòng van mà không cần tháo toàn bộ thân van ra khỏi hệ thống, giúp giảm thiểu thời gian dừng máy.
Ứng dụng
Với bộ phận làm kín bằng thép không gỉ 316, Kitz EN16FCOM là giải pháp lý tưởng cho các hệ thống cấp thoát nước đô thị, trạm xử lý nước thải công nghiệp và hệ thống nước làm mát. Sản phẩm đảm bảo lưu chất không bị nhiễm bẩn và giữ cho bề mặt làm kín luôn sáng bóng, không bị đóng cặn gỉ sét.
Van cũng được ứng dụng rộng rãi trong hệ thống điều hòa trung tâm (Chiller) của các tòa nhà cao tầng, khách sạn và chung cư. Tại đây, van đóng vai trò ngăn dòng nước ngược từ các tầng cao dồn về máy bơm khi hệ thống ngắt điện đột ngột.
Dải kích thước từ DN50 đến DN300 giúp van đáp ứng đầy đủ các vị trí từ đường ống nhánh đến đường ống trục chính. Sự bền bỉ của thương hiệu Kitz Nhật Bản giúp doanh nghiệp yên tâm về tính an toàn và tiết kiệm chi phí vận hành lâu dài.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van Kitz EN16FCOM, thợ kỹ thuật cần lưu ý hướng mũi tên đúc nổi trên thân van phải trùng với hướng dòng chảy của hệ thống. Van nên được lắp đặt trên các đoạn ống nằm ngang để cơ chế lá lật đóng mở chính xác theo tác động của trọng lực.
Cần sử dụng gioăng mặt bích phù hợp (như gioăng cao su hoặc cao su cốt thép) và xiết bu lông đối xứng theo tiêu chuẩn PN16 để đảm bảo mối nối không bị rò rỉ. Trước khi vận hành, hãy làm sạch đường ống để tránh tạp chất hoặc xỉ hàn gây trầy xước bề mặt làm kín Inox 316.
Về bảo trì, định kỳ nên kiểm tra tình trạng làm kín của đĩa van và vệ sinh cặn bẩn bám bên trong thân van. Nhờ thiết kế nắp bắt bu lông (Bolted Cover), bạn có thể dễ dàng kiểm tra trục chốt và đĩa van inox bên trong, giúp duy trì hiệu suất ngăn dòng chảy ngược ở trạng thái tốt nhất.
