Giới thiệu

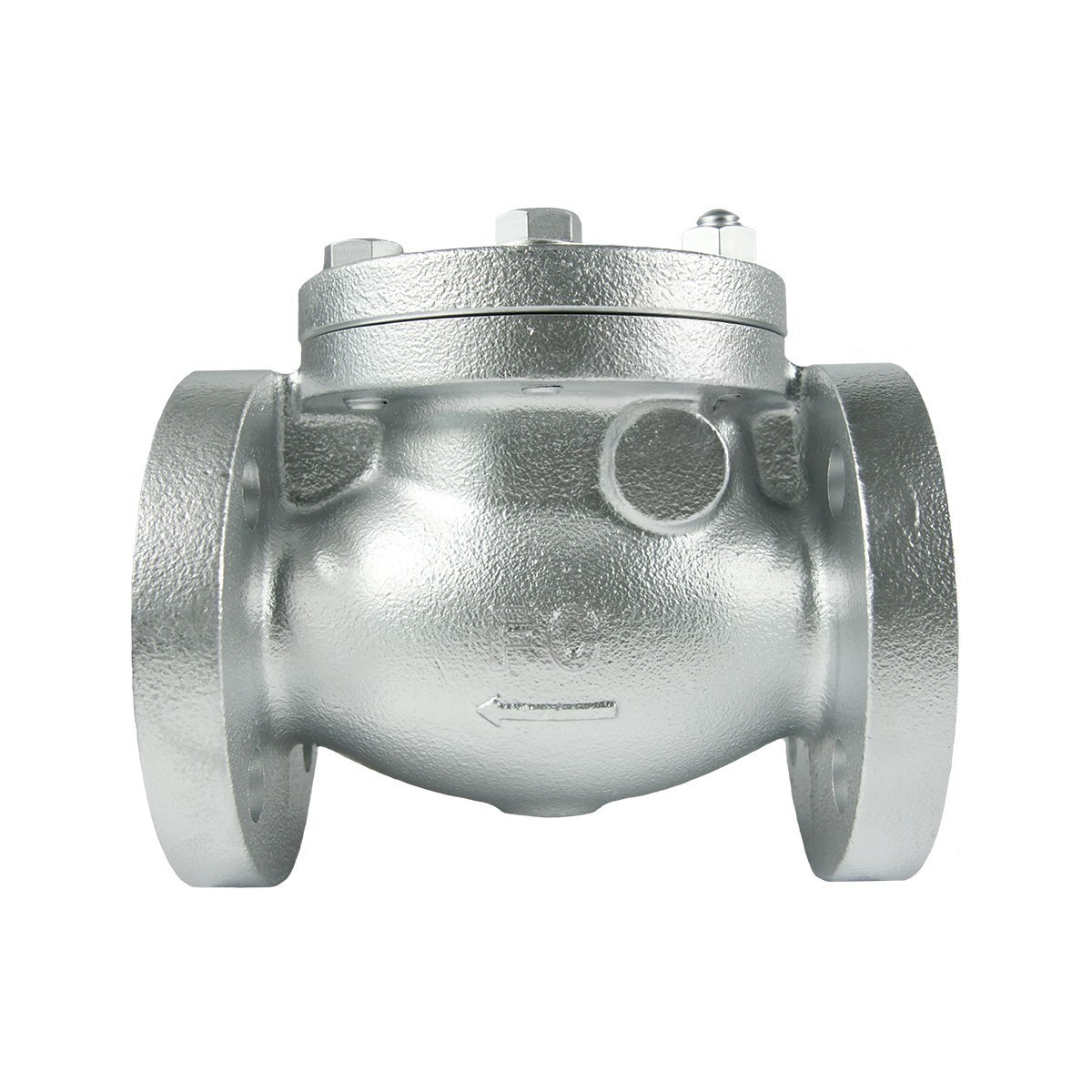

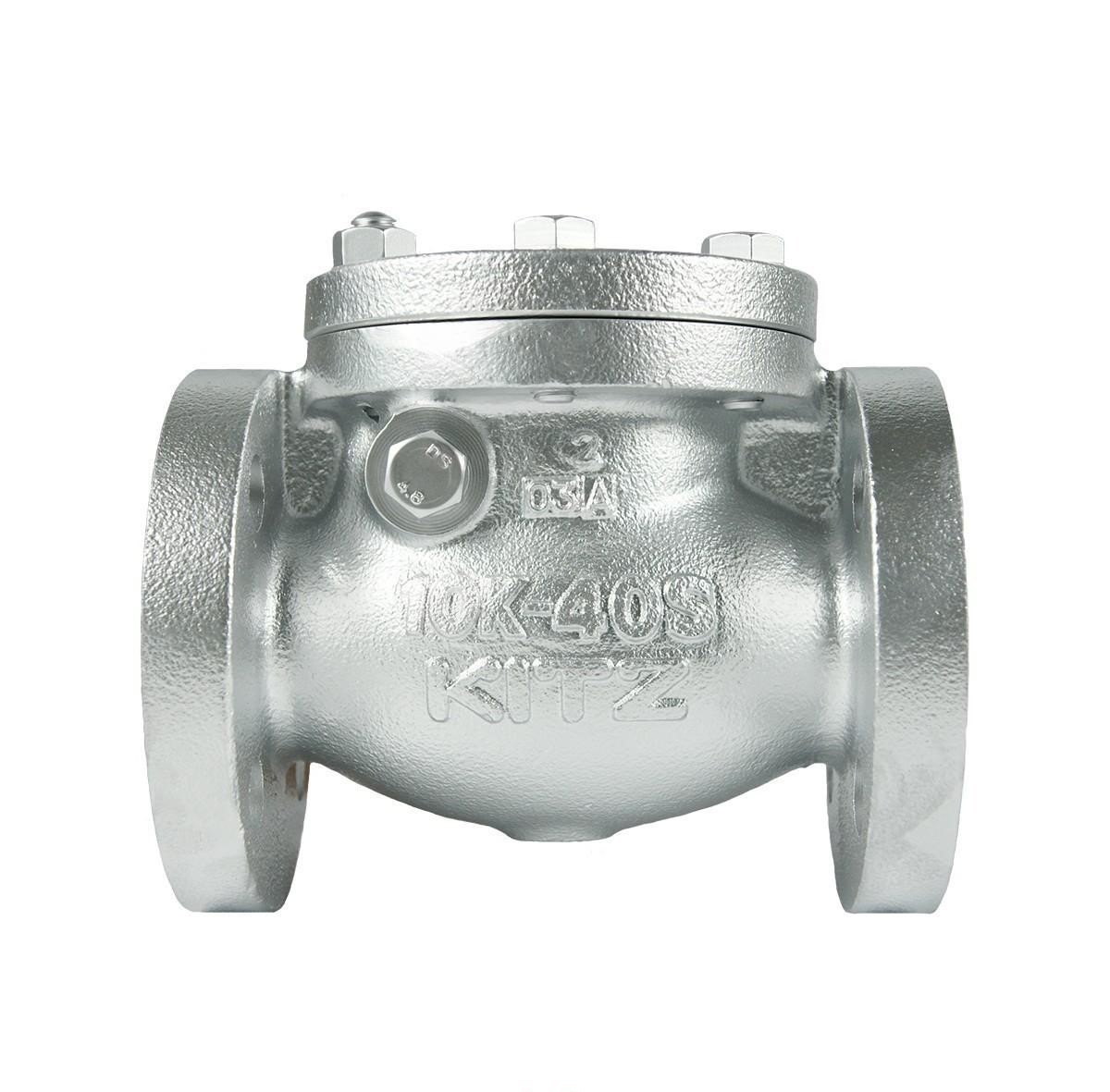

Van 1 chiều gang lá lật Kitz model 10FCO là dòng thiết bị kiểm soát dòng chảy cao cấp thuộc phân khúc Cast Iron Valves của tập đoàn Kitz Nhật Bản. Sản phẩm được thiết kế để tự động ngăn chặn dòng chảy ngược, bảo vệ an toàn tuyệt đối cho hệ thống máy bơm và các thiết bị đo lường đắt tiền.

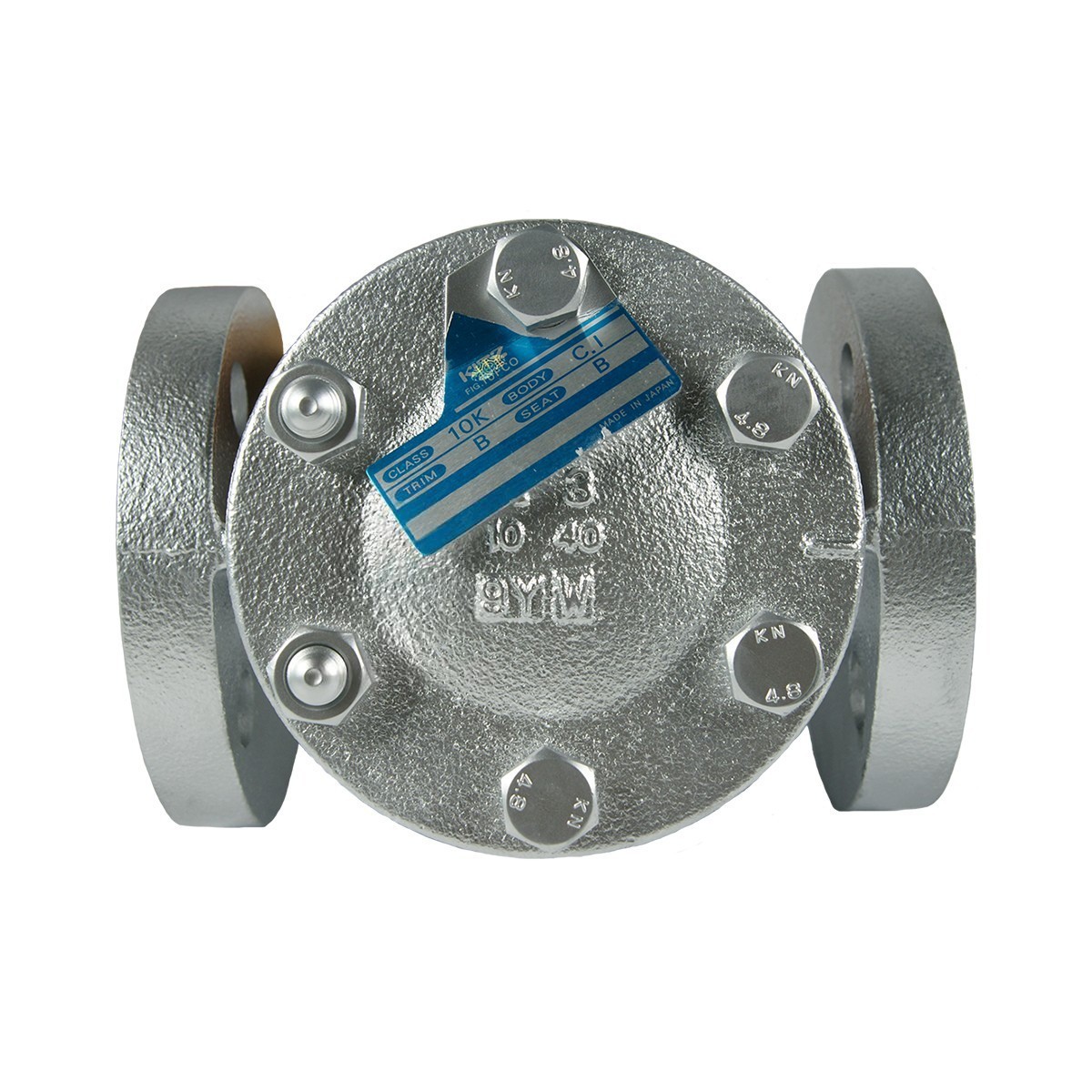

Với thiết kế nắp van bắt bu lông (Bolted Cover) chắc chắn, 10FCO tuân thủ nghiêm ngặt tiêu chuẩn thiết kế JIS B2031 của Nhật Bản. Thân van được chế tạo từ gang đúc FC200 chất lượng cao, mang lại khả năng vận hành ổn định và bền bỉ trong các hệ thống đường ống công nghiệp.
Sản phẩm được tin dùng rộng rãi nhờ sự đa dạng trong vật liệu làm kín (trim), phù hợp với nhiều loại môi trường lưu chất khác nhau. Tại Việt Nam, Kitz 10FCO là tiêu chuẩn cho các dự án hạ tầng kỹ thuật, hệ thống cấp thoát nước và các nhà máy sản xuất yêu cầu khắt khe về chất lượng.
Cấu tạo và vật liệu
Sự tinh tế trong kỹ thuật đúc của Kitz giúp model 10FCO có cấu tạo vững chắc với các bộ phận truyền động được gia công chính xác. Tùy theo yêu cầu môi trường, người dùng có thể lựa chọn các phiên bản trim bằng đồng hoặc thép không gỉ (13 Cr hoặc 18-8).
| Bộ phận (Parts) | Vật liệu (Material) | Tiêu chuẩn JIS |
|---|---|---|
| Thân van (Body) | Gang đúc (Cast Iron) | FC200 |
| Nắp van (Cover) | Gang đúc (Cast Iron) | FC200 |
| Trục chốt (Hinge Pin) | Đồng / Thép không gỉ | C3771BD / SUS403 |
| Đĩa van (Disc) | Đồng / Thép không gỉ / Gang | CAC406 / SUS / FC200 |
| Vòng đệm thân (Body seat ring) | Đồng / Thép không gỉ | CAC406 / SUS403 |
| Gioăng nắp (Gasket) | Không chứa Amiăng | Asbestos-free |
Các chi tiết như trục chốt (Hinge pin) và đĩa van được làm từ vật liệu chống mài mòn cao, đảm bảo không bị kẹt sau thời gian dài vận hành. Đặc biệt, phiên bản 10FCOS với trim thép không gỉ 13 Cr cung cấp khả năng chống ăn mòn hóa học vượt trội hơn so với dòng trim đồng thông thường.
Nguyên lý hoạt động
Van 1 chiều Kitz 10FCO vận hành theo nguyên lý lá lật (Swing Type) hoàn toàn tự động dựa trên động lực học của dòng lưu chất. Khi áp suất dòng chảy từ đầu vào đủ lớn, nó sẽ đẩy đĩa van xoay quanh trục chốt để mở thông đường ống cho lưu chất đi qua.
Khi dòng chảy ngừng lại hoặc có hiện tượng đảo chiều, trọng lượng của đĩa van kết hợp với áp suất ngược sẽ đẩy đĩa về vị trí cũ. Đĩa van ép chặt vào vòng đệm thân (Body seat ring), tạo nên một rào cản vật lý vững chắc ngăn chặn hoàn toàn dòng chảy ngược.
Cơ chế này vận hành mà không cần bất kỳ nguồn năng lượng nào khác, giúp hệ thống hoạt động liên tục và ổn định. Thiết kế Swing giúp tối lưu lượng lưu chất đi qua, giảm thiểu tổn thất áp suất và ngăn ngừa hiện tượng búa nước trong đường ống lớn.
Ưu-nhược điểm
Dòng van Kitz 10FCO được đánh giá cao nhờ tiêu chuẩn Nhật Bản khắt khe và khả năng chịu nhiệt độ, áp suất ấn tượng. Dưới đây là các đặc tính kỹ thuật chi tiết giúp kỹ sư đưa ra lựa chọn chính xác cho hệ thống kỹ thuật của mình.
- Áp suất làm việc: Tuân thủ tiêu chuẩn JIS 10K, đảm bảo vận hành an toàn trong các hệ thống áp lực trung bình.
- Nhiệt độ vận hành: Khả năng chịu nhiệt linh hoạt theo biểu đồ áp suất-nhiệt độ của tiêu chuẩn JIS Valves.
- Dải kích thước rộng: Cung cấp đầy đủ các size từ DN40 (1.1/2″) lên đến DN350 (14″) cho các đường ống lớn.
- Kết nối mặt bích: Thiết kế mặt bích JIS 10K giúp việc lắp đặt và đồng bộ với hệ thống phụ kiện Nhật Bản rất dễ dàng.
- Hạn chế: Do thiết kế bằng gang đúc FC200, van không phù hợp cho các môi trường có tính axit mạnh hoặc va đập cơ học cực lớn.
Ưu điểm lớn nhất của van là sự kết hợp linh hoạt giữa các dòng trim (10FCO – Bronze, 10FCOS – 13 Cr, 10FCOU – 18-8). Điều này cho phép nhà thầu tối ưu hóa chi phí đầu tư dựa trên tính chất hóa học cụ thể của từng loại lưu chất trong hệ thống.
Ứng dụng
Với vật liệu gang đúc FC200 và nhiều tùy chọn trim, Kitz 10FCO là lựa chọn lý tưởng cho các môi trường lưu chất như Nước và Dầu. Sản phẩm được ứng dụng phổ biến trong các trạm bơm nước sạch, hệ thống thoát nước tòa nhà và các mạng lưới cấp nước công nghiệp.
Trong các nhà máy sản xuất, van đóng vai trò bảo vệ thiết bị trao đổi nhiệt, bồn chứa và máy bơm khỏi sự phản hồi của lưu chất. Thiết kế Bolted Cover cho phép van hoạt động tốt trong các hệ thống đòi hỏi tần suất đóng mở liên tục và độ tin cậy cao.
Sự đa dạng về kích thước từ 40mm đến 350mm giúp van đáp ứng tốt nhu cầu của cả dân dụng lẫn công nghiệp nặng. Sản phẩm cũng xuất hiện phổ biến trong các hệ thống phòng cháy chữa cháy (PCCC) nhờ khả năng ngăn dòng ngược tuyệt vời.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van Kitz 10FCO, thợ kỹ thuật cần đảm bảo chiều mũi tên đúc nổi trên thân van trùng khớp với chiều dòng chảy thực tế. Van nên được ưu tiên lắp đặt trên các đoạn ống nằm ngang để đĩa van (lá lật) hoạt động chính xác nhất theo trọng lực.
Cần sử dụng gioăng đệm bích phù hợp và xiết bu lông mặt bích đối xứng theo tiêu chuẩn JIS 10K để đảm bảo độ kín khít. Trước khi vận hành, hãy làm sạch đường ống để tránh tạp chất hoặc xỉ hàn gây trầy xước bề mặt làm kín của đĩa và ghế van.
Về bảo trì, định kỳ nên kiểm tra tình trạng đĩa van và vệ sinh cặn bẩn tích tụ bên trong thân gang. Nhờ thiết kế nắp rời lắp bu lông, kỹ thuật viên có thể dễ dàng tháo nắp để vệ sinh trục chốt và đĩa van mà không cần tháo toàn bộ thân van khỏi đường ống.
