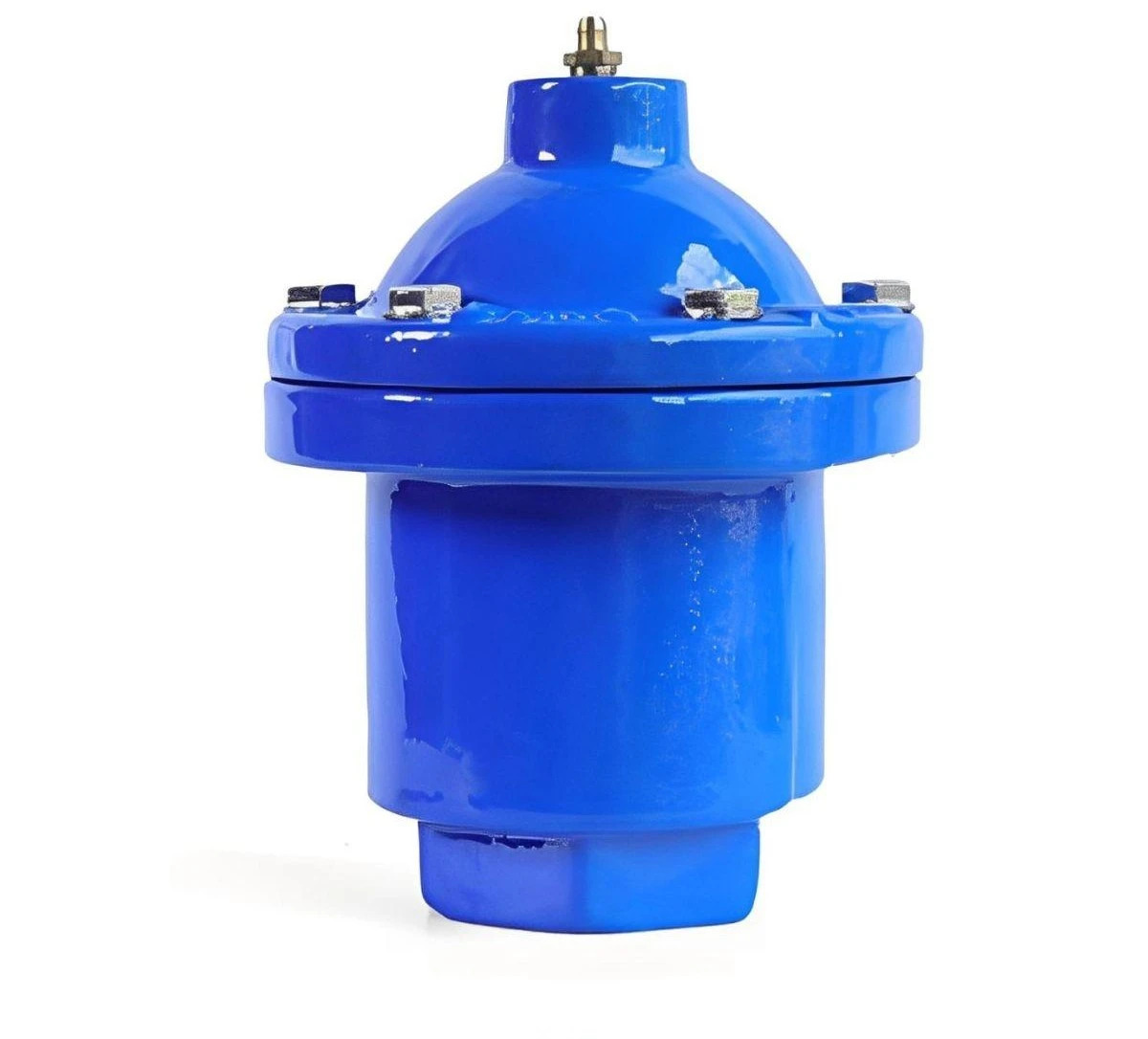

Van xả khí AUT FIG071

Giới thiệu

Van xả khí AUT FIG071 là dòng thiết bị chuyên dụng được sản xuất bởi thương hiệu AUT Valve – Malaysia, một trong những nhà sản xuất van công nghiệp hàng đầu khu vực Đông Nam Á. Thiết bị đóng vai trò cực kỳ quan trọng trong việc bảo vệ hệ thống đường ống dẫn nước bằng cách tự động giải phóng lượng khí tích tụ ra ngoài.

Trong quá trình vận hành, bọt khí thường hình thành và tích tụ tại các điểm cao của đường ống, gây cản trở dòng chảy và tạo ra hiện tượng búa nước nguy hiểm. Model FIG071 với thiết kế dạng phao đơn (Single Ball) và kết nối mặt bích chắc chắn, giúp duy trì lưu suất tối đa và ngăn ngừa các sự cố nứt vỡ đường ống do áp suất khí gây ra.

Sản phẩm được chế tạo theo các tiêu chuẩn quốc tế như ISO và BS, phù hợp cho cả hệ thống cấp thoát nước đô thị và các nhà máy công nghiệp. Lựa chọn van xả khí AUT FIG071 không chỉ đảm bảo hiệu suất vận hành mà còn mang lại sự yên tâm tuyệt đối về độ bền và khả năng tương thích với các dòng phụ kiện đường ống hiện đại.

Cấu tạo và vật liệu

Cấu tạo của van xả khí AUT FIG071 tập trung vào sự tối giản nhưng cực kỳ bền bỉ với thân van bằng gang cầu (Ductile Iron). Việc sử dụng gang cầu thay vì gang xám giúp van có khả năng chịu được áp lực cao lên đến 25 bar và chống chịu va đập tốt trong môi trường lắp đặt thực tế.

Hệ thống bóng phao bên trong được thiết kế để di chuyển mượt mà, không bị kẹt khi mực nước thay đổi. Toàn bộ bề mặt ngoài và trong của thân van đều được phủ lớp sơn Epoxy tĩnh điện màu xanh đặc trưng, giúp ngăn ngừa tối đa tình trạng ăn mòn do môi trường ẩm ướt.

Nguyên lý hoạt động

Van xả khí AUT FIG071 vận hành tự động dựa trên nguyên lý lực nổi của bóng phao trong khoang van. Khi đường ống bắt đầu nạp nước, không khí bên trong sẽ bị đẩy vào thân van và thoát ra ngoài qua lỗ xả vì bóng phao đang ở vị trí thấp nhất.

Khi nước dâng đầy khoang van, lực nổi sẽ đẩy bóng phao (Ball Float) lên cao và ép chặt vào vị trí seal cao su ở nắp trên. Hành động này giúp đóng kín hoàn toàn lỗ xả khí, không cho nước rò rỉ ra ngoài khi hệ thống đã đi vào trạng thái vận hành ổn định.

Trong suốt quá trình hoạt động, nếu có bọt khí tích tụ, mực nước trong thân van giảm xuống làm phao rơi tự do, mở lỗ xả để khí thoát ra. Ngược lại, khi hệ thống xả nước, phao cũng hạ xuống để cho không khí tràn vào, ngăn chặn tình trạng áp suất chân không làm móp méo đường ống.

• Xả khí liên tục: Tự động loại bỏ các túi khí nhỏ phát sinh trong quá trình truyền tải chất lỏng.
• Bảo vệ an toàn: Ngăn chặn hiện tượng chân không gây hỏng cấu trúc ống dẫn khi ngắt bơm.
• Cân bằng áp suất: Giúp dòng chảy diễn ra ổn định, giảm thiểu tiếng ồn và rung lắc đường ống.

Ưu-nhược điểm

Ưu điểm lớn nhất của van xả khí AUT FIG071 là khả năng chịu áp lực vượt trội so với các dòng van ren thông thường, đạt mức thử áp vỏ lên đến 37.5 bar cho PN25. Kiểu kết nối mặt bích linh hoạt giúp van chịu được các lực rung chấn mạnh tại các hệ thống đường ống chính công suất lớn.

Vật liệu gang cầu và bộ bu-lông A2-70 mang lại tuổi thọ thiết bị lâu dài, ngay cả trong điều kiện môi trường có độ ẩm cao. Bóng phao bằng ABS có trọng lượng nhẹ và độ bền cơ học tốt, giúp van phản ứng tức thì với các thay đổi nhỏ nhất của mực nước.

Nhược điểm của dòng van này là kích thước và trọng lượng khá lớn do thiết kế mặt bích, đòi hỏi không gian lắp đặt rộng rãi hơn các loại van xả khí nối ren. Vì là dòng van phao đơn, hiệu suất nạp khí khi xảy ra sự cố tụt áp sẽ không cao bằng các dòng van xả khí đôi như FIG073.

Ngoài ra, van được thiết kế để sử dụng cho môi chất nước sạch với nhiệt độ làm việc tối đa đạt 70°C. Người dùng không nên sử dụng model FIG071 cho các hệ thống hơi nóng hoặc chất lỏng có nhiệt độ quá cao vượt ngưỡng cho phép của nhà sản xuất.

Ứng dụng

Van xả khí AUT FIG071 được ứng dụng rộng rãi tại các trạm bơm cấp nước sạch khu dân cư và các tòa nhà cao tầng. Thiết bị thường được lắp đặt ngay sau máy bơm để loại bỏ khí trước khi nước được đẩy vào đường ống chính, giúp máy bơm hoạt động hiệu quả hơn.

Trong lĩnh vực xử lý nước thải, sản phẩm giúp giải phóng các luồng khí phát sinh trong đường ống dẫn bùn hoặc nước thải xử lý. Việc xả khí kịp thời giúp ngăn ngừa sự hình thành các túi khí gây tắc nghẽn cục bộ và làm sụt giảm công suất vận chuyển của hệ thống.

Sản phẩm cũng xuất hiện phổ biến trong các hệ thống phòng cháy chữa cháy (PCCC) của các nhà xưởng, kho bãi tại các khu công nghiệp. Đảm bảo đường ống luôn đầy nước và không có bọt khí là yếu tố sống còn để hệ thống chữa cháy đạt áp suất tiêu chuẩn ngay khi có hỏa hoạn xảy ra.

• Hệ thống thủy lợi: Lắp đặt tại các điểm cao trên cánh đồng để bảo vệ đường ống tưới tiêu.
• Công nghiệp sản xuất: Cung cấp nước ổn định cho các dây chuyền sản xuất thực phẩm, dệt nhuộm.
• Hệ thống làm mát: Xả khí trong các vòng tuần hoàn nước giải nhiệt Chiller tại các nhà máy.

Hướng dẫn lắp đặt và bảo trì

Khi lắp đặt van xả khí AUT FIG071, cần đảm bảo lắp theo phương thẳng đứng với nắp van hướng lên trên để bóng phao hoạt động theo trọng lực. Nên lắp đặt tại các điểm cao nhất của đường ống hoặc tại các vị trí mà đường ống thay đổi độ dốc để thu gom khí hiệu quả nhất.

Trước khi lắp đặt, hãy vệ sinh sạch sẽ mặt bích và sử dụng gioăng đệm phù hợp để tránh rò rỉ tại điểm kết nối. Việc lắp đặt một van cổng phía trước van xả khí là rất cần thiết, giúp cách ly thiết bị khi cần tháo rời để vệ sinh hoặc bảo dưỡng định kỳ.

Bảo trì định kỳ nên thực hiện mỗi 6 tháng bằng cách kiểm tra tình trạng bóng phao và lớp seal cao su bên trong. Nếu bóng phao bị bám cặn bẩn quá dày, van có thể không đóng kín hoàn toàn, gây rò rỉ nước tại lỗ xả khí; lúc này cần tháo nắp van để làm sạch.

Luôn đảm bảo lỗ thoát khí trên nắp van không bị bụi bẩn hoặc dị vật che khuất trong quá trình vận hành. Việc giữ cho van luôn sạch sẽ và thông thoáng là cách tốt nhất để bảo vệ hệ thống đường ống dẫn nước của bạn khỏi các tác hại do bọt khí gây ra.
